2026-08-07 07:01:11 分类：材料工艺
你说怪不怪。去年车间试一套新模，薄壁医疗件，料是供应商拍胸脯推荐的高流动级PP，熔融指数飙到60 g/10min。按理说闭着眼都能打满。结果呢？短射。连续二十模全是废品。老师傅叼着烟看了半天，冒出一句：“这料太稀了，挂不住。”我就知道，MI这东西，又坑人了。
MI到底测了个啥？
说白了就是在一个标准料筒里，230℃（聚丙烯的话），加个2.16公斤的砝码，十分钟挤出来的塑料克数。没错，就这么粗暴。它测的是低剪切速率下的粘稠度，接近于静止状态——而实际注塑、挤出时的剪切速率是这个的几千倍。

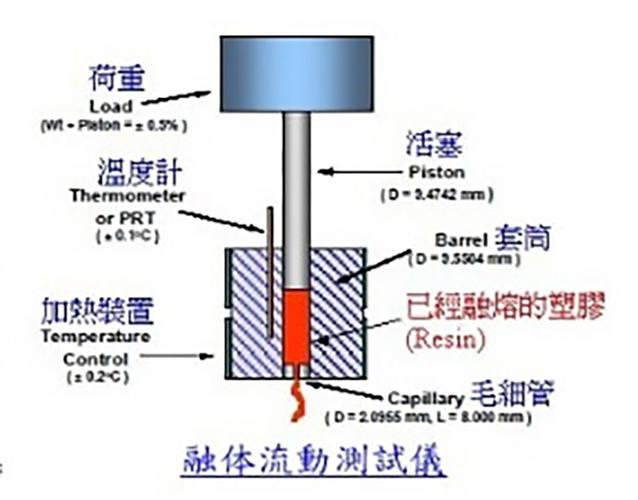

熔融指数仪测试示意图
这好比什么？好比你想知道一个短跑运动员的爆发力，结果只测了他慢走时的腿部阻力。大部分高分子熔体是非牛顿流体，剪切变稀特性千差万别，MI压根测不出来。你拿个MI=20的料和MI=10的料，在高速注射时，可能一个稀得像水，另一个还倔得很。
车间里的打脸时刻
有一次搞空调贯流风叶，玻纤增强AS。客户死磕MI，要求不低于18，说好成型。我多嘴说了一句：差不多的填充量，MI 12的料反而冲得远。实验室一打流变，12的料在1000 s⁻¹下粘度比18的低了将近30%。看到数据那会儿，客户脸都绿了。
还有个极端案例。做超韧尼龙扎带，对方工艺员非要用高MI，结果产品脆得要命，一掰就断。后来换了低MI、分子量分布窄的料，流动性看似差，但模腔内剪切均匀，结晶反而完善，韧性提升一倍多。这就是盲区：MI只给了一个温度一个压力下的粘度点，完全忽略分子量分布、长链支化这些决定剪切变稀敏感度的关键结构。

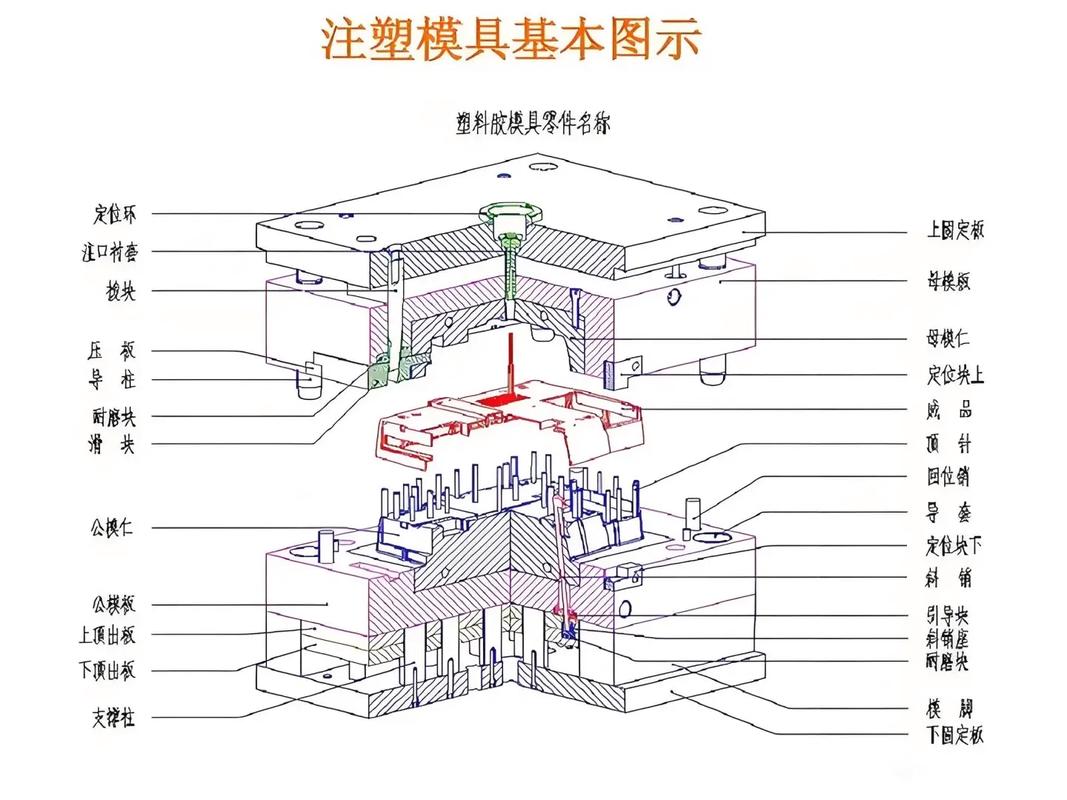

注塑模具填充流动示意图
你又不能不看MI。它太方便了。测试就十分钟，设备几千块。真去做旋转流变或毛细管流变，时间成本谁扛得住？所以车间里都在用一个自欺欺人的办法：拿MI排队，然后调试时狂调压力和速度，碰运气。
死磕MI几十年，为啥还离不开？
死磕MI几十年，为啥还离不开？
因为标准。料厂和制品厂签的验收协议，MI写死在第一条。换指标？整个供应链都得改。而且多数技术员习惯了，觉得“MI高总归好跑” —— 结果薄壁件老缩水、厚壁件有气泡，查到最后，源头就在这个理所当然。
MI最大的罪过，是掩盖了热稳定性这个杀手。 很多回料、改性料，MI测起来漂亮，但在炮筒里多待半分钟，分子链就断，实际粘度骤降。我们测过一批阻燃ABS，MI完美合格，230℃下滞留5分钟再打，粘度直接腰斩，产品表面全是银丝。这在MI单点测试里根本暴露不出来。
你现在随便打开一个技术论坛，还有人在问“选高MI还是低MI”。这种二元思维实在粗糙。 熔融指数对应的那个流动状态，在你的模具充填期只占极短一瞬间，甚至不屑于支配最终质量——真正左右收缩、翘曲、强度的是充填末端的粘度、保压阶段的结晶行为。可这些，MI连擦边都够不着。
这行业有个荒唐现实：都知道MI不靠谱，但没人敢先放下它。因为放下它，就等于告诉竞争对手，我的质控体系有重大缺陷。于是大家集体装睡。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：熔融指数：这个骗了无数工艺工程师的黄金指标
文章链接：https://m.yqhljx.com/list_11/327.html
