去年接了个小项目，南方新商圈的十几栋写字楼，玻璃幕墙每次下雨都留连片的水印，物业请人高空擦一次，几十万就没了。业主找过来，问能不能试光催化涂层做自清洁。
一开始想当然的坑
谁不知道纳米TiO2基光催化，紫外线激发产生活性氧，分解表面附着的有机物，同时让涂层保持超亲水，下雨的时候水铺成膜流走，不会聚成水滴留印。
我们一开始拿现成的锐钛矿TiO2粉体，混了硅溶胶，直接往干净的浮法玻璃上喷，150度烤半小时拿出来。测水接触角，5度。完美。
挂去户外暴晒淋雨。半个月后拉回来测。接触角升到32度。
一淋雨，还是留成片水痕。
问题出在哪？拆开看电镜，TiO2粉体堆出来的孔隙里，全堵了汽车尾气带的油烟、扬尘里的有机物。紫外线根本穿不进去碰不到活性位点，催化直接躺平。
实验室做测试全是干净的氙灯箱，哪见过马路边每天吃灰吸油烟的阵仗。理想条件下的数据，到了现场全变样。
改工艺的两次调整
第一次改，把TiO2负载量砍了三分之二，做成密堆积的无孔晶种层。这下没孔隙给你堵了吧？拿出来测，初始接触角8度，确实不错。结果滴甲基橙测降解，三个小时才退了一半色。活性位点太少了，分解速度跟不上积污速度，还是没用。
第二次换思路，做成核壳结构。SiO2做惰性核，外面只长一层10nm左右的TiO2壳。这样一来，没有内孔藏灰，所有活性位点全露在表面，总负载量不高但有效活性不低。
粘结剂也换了。不用现成的硅溶胶，改用部分水解的正硅酸乙酯，控制水解度让分子量刚好够粘住颗粒，又不会成膜把TiO2表面盖住。
调固化温度的时候真的挠头。温度低了，粘结剂交联不完全，天热就发粘，还是容易沾灰。温度高了，180度烤半小时，TiO2晶粒直接长大，比表面积掉了快一半，活性又没了。
前前后后试了七次，最后定了120度保温40分钟。估算下来，比表面积比180度固化的样品高40%左右，刚好卡在粘结强度和活性的平衡点。
能落地的边界条件

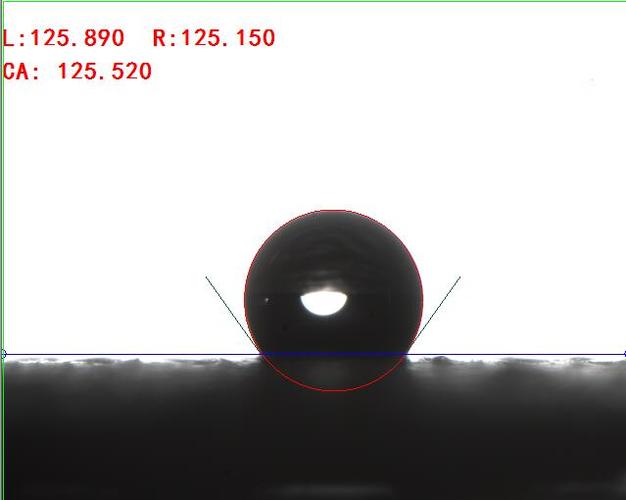

改完的样板挂在现场快18个月了，上个月过去复测，水接触角还是8度。下雨冲完，整个墙面干干净净，一点水印都看不到。
但我得说清楚，这个东西不是包打天下的，有几个不能碰的边界。
第一，必须要有光。不是说非要大太阳晴天，阴天的散射紫外线也够，只要不是常年完全晒不到太阳的北墙、地下室，都能用。完全不见光的地方，一个月就失活，别扯什么可见光响应，真到落地，那点活性可以忽略不计。
第二，不能用在高污染积油的场景。比如厨房抽油烟机内壁、工厂烟囱内壁，油污堆积速度远快于分解速度，用半个月就没用了，浪费钱。
第三，施工前基层必须彻底洗干净。原有玻璃上残留的油污、密封胶的渗油，要是没清干净就涂，涂层一开始就被污染，直接废。我们第一块试涂的样板就是这么废的，懊恼了好几天。
说实话，现在市面上很多吹光催化涂层能室内除甲醛的，我就想笑。室内窗户玻璃过滤完紫外线，剩下那点强度，几个微瓦每平方厘米，根本激发不了多少TiO2，能分解多少甲醛？全是收智商税。
光催化涂层本来就是给户外自清洁、户外污染物降解做的，刚好卡在那个能落地的范围内，超出边界说的神效，全是扯。
目前还有个没解决的小问题，现在涂层硬度是3H，幕墙每年还是会擦个一两次，经常擦的位置，三五年后会不会磨掉活性层？我们现在试掺少量纳米氧化铝进去提高硬度，暂时还没拿到稳定的测试结果，慢慢试吧。
