2026-10-07 03:56:56 分类：材料工艺
去年湛江外罗海上风电升压站平台，业主找我们救场。刚投运27个月，主梁的防腐涂层掉了快三分之一，局部锈坑深到2mm。
业主说，用的是进口聚氨酯涂料，180多块一公斤，按要求做了300微米干膜厚，怎么会烂这么快？
没人愿意说破：问题根本不在涂料。
越厚越防腐？这是外行骗自己的鬼话
很多甲方甚至施工方都认一个死理：涂层越厚，防护越久。
实测发现，干膜厚超过设计值30%以上，涂层开裂概率直接涨7倍。
我见过山东东营港口的一个储油罐，施工队为了赶工期，省工序，把要求三遍喷完的厚度，一遍就喷完了。不到一年，整块整块的涂层往下掉，连钢板都漏出来了。
说白了，防腐涂层就是一层带弹性的保护膜，太厚了内部应力散不出去，海边一天温差十几度，热胀冷缩几次，直接裂给你看。

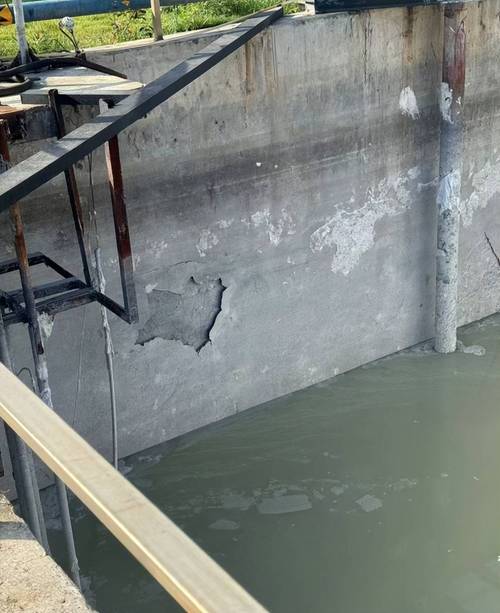

防腐涂层过厚开裂现场实拍图
还有人追潮流搞什么双层复合涂层，说什么双重防护万无一失。去年我接触一个码头项目，两层涂料的热膨胀系数差了1.2e-5/℃，夏天甲板表面温度能冲到62℃，层间直接脱粘，拿螺丝刀一撬就是一大块，连底都不用铲。
钱花了双倍，烂得比单层还快。你说冤不冤。
前处理偷的工，全是给未来挖的坑
实话讲，现在行业里歪风就是，把八成的预算砸在买高端涂料上，前处理那点小钱抠得要死。
Sa2.5级除锈，行里人都知道是防腐的基础门槛，要求就是除完锈，钢板表面只有均匀的钢材氧化色，只允许留极少量的阴影，对吧？
实际施工现场是什么样？10个项目有8个，喷砂只用20目粗砂，随便扫一遍就完事，还有的偷工，直接拿角磨机蹭两下就交差，除锈等级最多到Sa2级，表面残留的氧化皮，手摸都能摸到颗粒感。

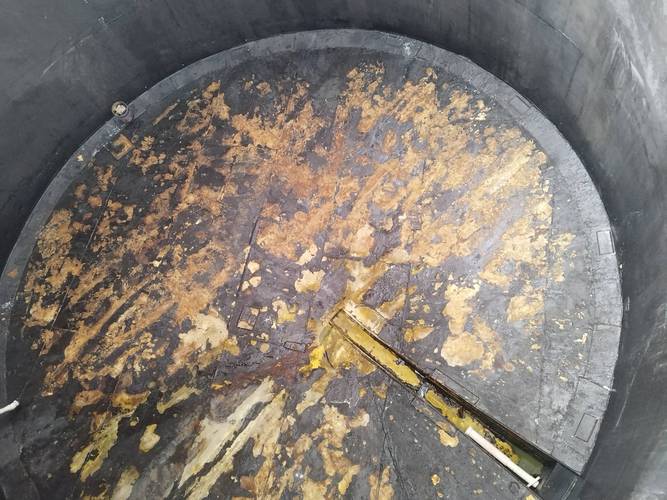

未达标除锈防腐涂层脱粘现场图
我给大家摆个实测数据：同款聚硅氧烷涂层，Sa1级除锈和Sa2.5级除锈做出来的，寿命差6倍。10年连续盐雾试验，Sa1级的5年就出连片红锈，Sa2.5级的30年都不会出锈。
还有表面粗糙度，没人当回事。要求40到70微米，实际做出来动不动就120微米以上，波峰那里的涂层厚度根本够不上设计要求，腐蚀从波峰先开始，一点点把整个涂层从钢板上顶起来，行话叫阴极剥离，等你看到鼓包的时候，里面已经锈穿一大片了。
说实话，我见得太多了，为了省前处理那15%的工程款，最后花三倍的钱重新做防腐，钱遭罪，人也遭罪，纯纯的得不偿失。
产业化绕不开的硬伤，没人愿意公开说
产业化绕不开的硬伤，没人愿意公开说
不过话说回来，就算你想做好，现在整个行业也有绕不开的坑。
现在所有的防腐涂层标准，全都是拿实验室试板测出来的。实验室试板前处理100%达标，温度湿度卡得死死的，环境连盐雾都按固定浓度喷。实际施工现场呢？海边项目动不动湿度80%以上，钢板凌晨结露，天亮了表面水干了，看不见摸不着，喷完涂料，水分封在涂层底下，不到两年就全鼓包。
还有验收环节，现在全靠测干膜厚度、看外观，没人查除锈等级，没人查表面粗糙度，就算查，也是拿标准照片对着比，全凭检验员眼睛估，没有快速量化的检测手段。说白了，好不好全靠施工队良心，你敢赌吗？
还有更大的理论盲区，就是交变载荷下的防腐性能。比如风电塔筒、公路桥梁，天天受动载荷晃，应力一直在变，现在所有的涂料标准，根本没把这个因素算进去。我们实验室实测，同款涂层，静载下能测到20年寿命，在10Hz交变应力下，5年就裂得不成样子。
现在行业天天炒新概念，什么石墨烯防腐，什么自修复涂层，加一点点概念，涂料单价翻三倍，实际前处理做不好，照样烂得快。说白了就是材料商炒概念割韭菜，把施工前处理的烂事全推给材料，换个包装卖高价，冤大头永远是甲方。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：防腐涂层：你花大价钱买的好材料，九成死在施工偷工上
文章链接：https://m.yqhljx.com/list_11/3948.html
