2026-10-08 18:12:57 分类：材料工艺
去年帮朋友调一个改性塑料的产线，要求加万分之三的氧化石墨烯，把阻隔性提三成。我一开始拍胸脯说小事，结果头半个月连出五锅不合格料。
浆料抽滤完那层发黏的膜是什么
一开始用的市售工业级氧化石墨烯粉体，买回来按之前的方法做预分散，去离子水加分散剂，高速搅两小时，倒出来抽滤，滤布上直接挂了一层半透明发黏的膜，刮下来搓，搓不成粉，一捏就成胶。
一开始以为是分散剂加太多，冲了五遍水还是粘。送了样测结构才反应过来，那层黏东西根本不是分散剂，是氧化石墨烯制备的副产物：小分子氧化碳碎片。
石墨氧化剥离的时候，不是所有片都能整整齐齐剥成单层。大部分强氧化位点会直接把石墨打碎成几个纳米的小碎片，这些碎片含氧基团密度极高，亲水性拉满，粘在一起就是胶体状，冲多少遍都脱不掉。

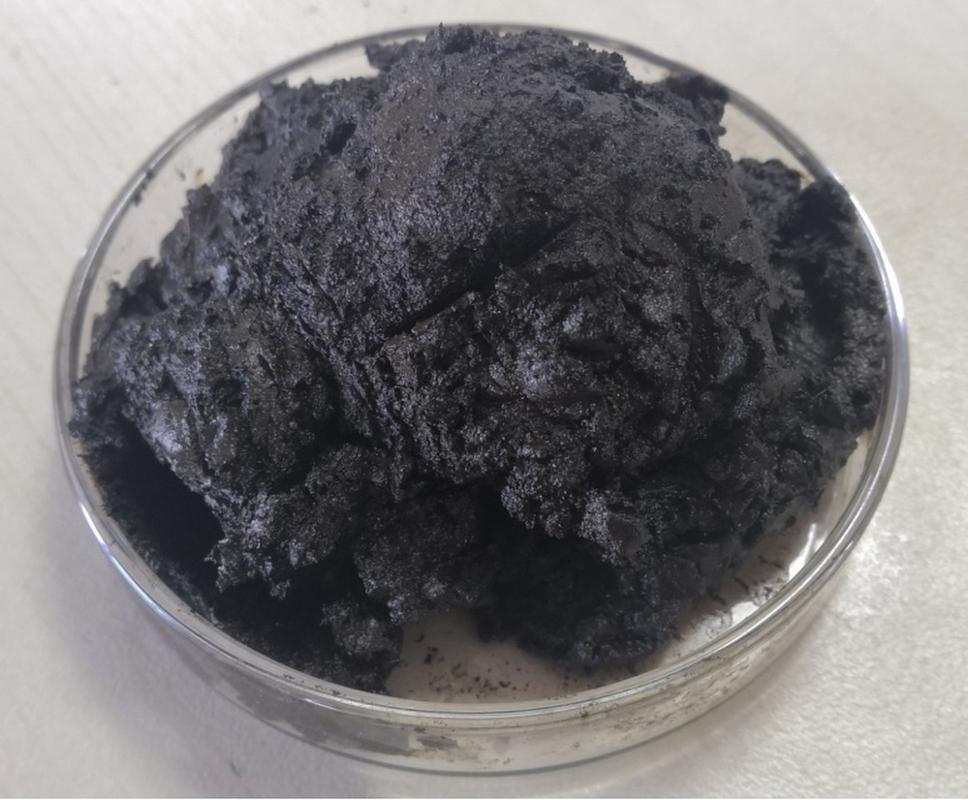

氧化石墨烯粗品抽滤后发黏滤饼实拍
很多粉体供应商，不会给你做三次以上的分级提纯。一次提纯就要损失至少三成的有效产品，算下来卖价就得翻一倍，没人愿意做。买家只看比表面积指标，碎片也占比表面积，测出来数据还好看，埋的坑只有用的时候才知道。
我那次最后没办法，自己送出去做了两次离心分级，去掉了近四成的杂质，才拿到能用的原料。
分散不是越细越好 这个坑踩了两次
一开始我也固化思维，觉得分散就是要把所有团聚全打开，片越细越均匀越好。直接拿超声破碎机开最大功率，插进去搅一小时，结果做出来的试片，阻隔性只比不加的高了不到百分之十，完全达不到要求。
我当时懵了。对着显微镜看分散液，确实全是细片，找不到大团聚啊。
后来翻之前的旧实验记录，前年做水性防腐涂料的时候也出过一模一样的问题。哦，我怎么把这茬忘了。
氧化石墨烯做阻隔，靠的是迷宫效应——片层横着堆叠，挡住小分子的渗透路径，片越大，一片能挡的路就越多，同样添加量下，阻隔效率才越高。你把大片全打碎成几百纳米的小片，哪怕分散得再均匀，要挡同一条路，得多叠好几层，添加量就那么点，怎么可能够。

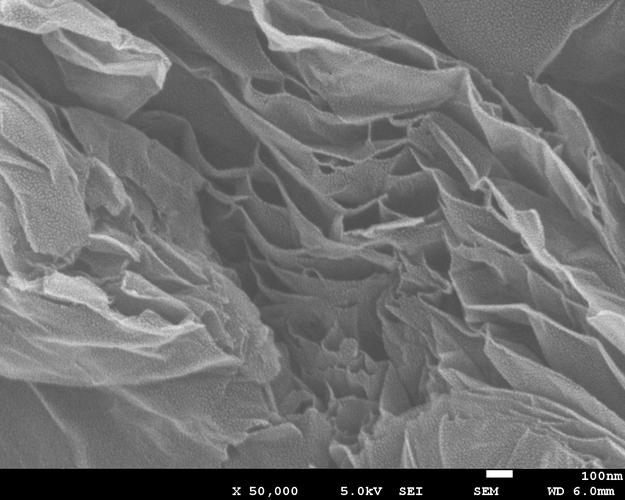

不同片径氧化石墨烯分散液光学显微镜实拍
后来改了工艺，不用超声破碎机，改温水浴超声，只开100W，震15分钟，然后低速离心十分钟，大的原生团聚沉底倒掉，小的氧化碎片飘在上层吸掉，中间那层就是完整的单层、少层氧化石墨烯，平均片径估算下来是1μm多一点，再做预分散加去料里，出来试片一测，阻隔性直接涨了36%，刚好达标。
不过话说回来，要是做导电或者催化，那还就得用小片，边缘位点多，活性才够。没有绝对的好坏，看你用在什么地方，别拿一个标准套所有场景。
产业化绕不开的几个隐形边界
产业化绕不开的几个隐形边界
实验室里做样品，十克八克的，怎么折腾都行，放大到吨级，全是原来想不到的问题。
比如氧化工序，用氯酸钾做氧化剂，氧化程度高，成片质量好，但是稍微控温不好就炸，全国没几家厂敢开这条线，大部分都转用高锰酸钾，安全是安全，产生的废硫酸里面带锰盐，处理成本直接涨两千块一吨，下游客户接不接？
再说还原，你要做导电级的，用肼蒸气还原，还原程度高，片层不塌，但是全封闭生产线加废气处理，成本直接翻三倍，小企业根本扛不住；用热还原，八百摄氏度烧，成本低是低，一半片都皱成球了，比表面积掉三分之二，性能直接砍半，你选哪个？
说实话，现在市面上大部分氧化石墨烯项目死在产业化，不是技术原理不对，是一开始没算清这些隐形成本。你要99%纯度的，提纯五次，成本是原料的五倍，下游客户接受不了这个价，最后只能停在实验室发论文。
还有人拿万分之一的添加量吹性能，真放大到吨级料，万分之三都分散不匀，出出来的料一块好一块坏，怎么给终端客户用？
现在一提氧化石墨烯，就有人吹各种神乎其神的性能。我干了快十年材料工艺，最深的感受就是，哪有什么万能材料，你摸清楚它的脾气，知道它哪里方便哪里坑，能用对地方，就够了。哦对，还有，买粉体的时候，别只看比表面积，问一句提纯了几次，没坏处。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：氧化石墨烯：我做了三年才摸透的那点分散问题
文章链接：https://m.yqhljx.com/list_11/4037.html
