做了这么多年工业自动化项目，我越来越觉得，数据大屏这东西，真不是喊几句“数字化转型”就能落地的。好多客户砸了几十万，最后挂在接待大厅里，屏幕上五颜六色的图表，可车间里的老师傅低着头，根本不信它。问题出在哪儿？——数据链路没人较真，渲染卡顿没人优化，报警逻辑更是瞎操心。这篇文章我就聊聊，一个能真正拿来做决策的工业数据展示大屏，到底要过哪几道坎。
1. 先别折腾视觉效果，把数据链路盘活了再说

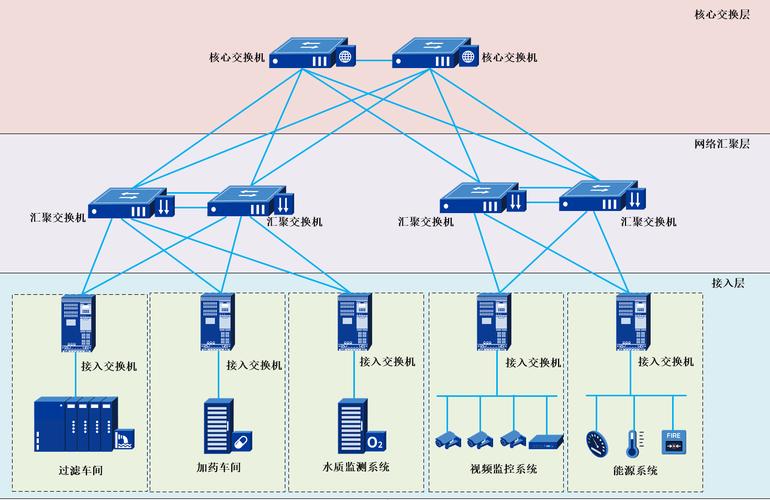

很多大屏项目一上来就谈大屏的UI、酷炫的3D，可数据源头都没通。我见过某厂直接用一个MES数据库的表做实时监控，每秒轮询一次。结果凌晨大数据量并发，查询慢，大屏上曲线变成了延迟半小时的“历史数据”。这不胡闹吗？正确的做法是让PLC和传感器通过OPC UA或MQTT把实时数据推给消息队列，后端消费后存入时序数据库，再通过WebSocket推给前端显示。链路中每一步都要有缓冲和背压机制，不然设备抖动一下，大屏就窜天猴了。
通用工业标准里，IEC 62541（OPC UA）和ISO/IEC 20922（MQTT）是当下最常用的。OPC UA适合设备级数据订阅，MQTT适合跨网络传输。要是现场还有老设备，可能就要从Modbus RTU转上来了。但注意，Modbus轮询周期别设太短，一般100ms就够，否则从站CPU会满负荷。数据采集上来，一定要在边缘做过滤，比如死区设置：压力变化小于0.1%就不上报，否则大屏会不停抖动。
再说时间戳。每个数据点必须带上设备本地时间，由边缘网关统一加上NTP时钟同步。别以为这是小事，我亲眼见过一家工厂，德国进口的PLC和国产网关的时间差了8个小时，最后曲线图的X轴成了一笔糊涂账。另外，断网重连后要能自恢复缓存，最好用MQTT的持久会话，不然数据一断就永远断了。
2. 实时性是个圆，别看直径，看厚度
“实时”到底要多实时？很多人被厂商忽悠，非要毫秒级。可大屏是给人看的，人眼对剧烈变化也反应不过来。我一般推荐：关键参数1秒刷新，趋势曲线5秒采样，报警事件毫秒级推送。这个组合既能满足管理需求，也不会把前端压垮。这里有个简单的估算公式：大屏上活跃数据点数量乘以刷新频率，如果超过每秒500次UI更新，就该考虑降采样了。
比如一个车间500台设备，每台设备20个变量，总数据点1万个。如果每秒刷新，前端要处理1万次更新。用Canvas批量绘制没问题，但如果你用表格组件就废了。所以，一定要轻量化。前端可以使用专门的渲染引擎，比如基于WebGL的库，或者干脆用requestAnimationFrame合并每帧的更新。
再说说后端。实时数据通道建议用Redis Stream或者RabbitMQ，把数据扇出给多个消费端。历史数据落到InfluxDB或TDengine。TDengine在工业场景挺流行，因为它带压缩和降采样功能。我做过一个测试：一台普通服务器，每秒写入5万点，存储半年，压缩后不到200GB，查询毫秒级。这个数据量，在MySQL里早就爆炸了。
3. 布局和视觉，是最后一道防线
数据链路通了，性能也够了，但屏上花花绿绿，照样没人看。我总结几条硬规则：主色不超过3个，背景用深灰或藏蓝，前景用亮青色或白；数字一律等宽字体，对齐个位和小数点；大屏尺寸按16:9设计，但现场可能是21:9，所以两边留安全区。
有一次我遇到一个32:9的超宽屏，领导非要把关键KPI放在最中间，结果正好落在两块屏的拼接缝上。物理接缝一隔，数据没法看。后来专门做了避让算法，把重要指标往两侧移开。还有，不要用太多圆角、阴影、渐变，工业大屏不是发布会PPT，简洁永远是第一位的。

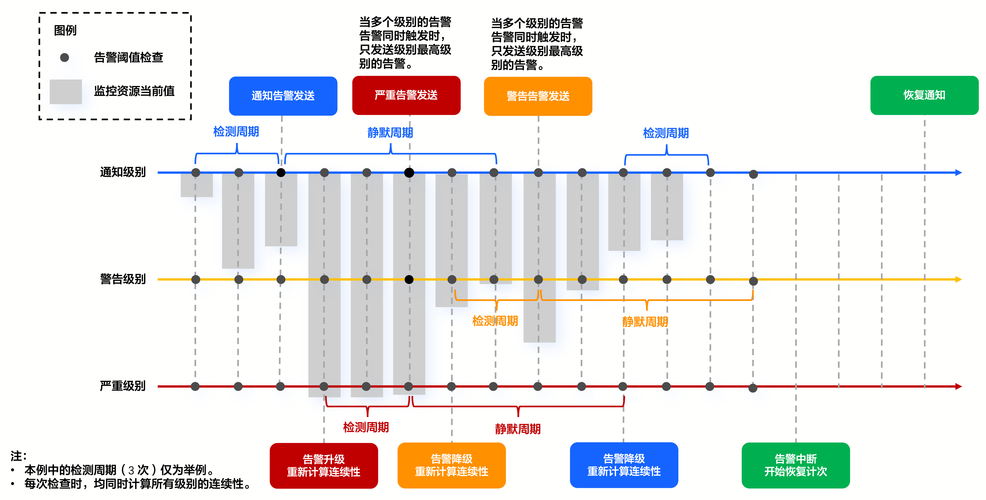

报警逻辑更讲究。红色报警不能滥用，老是闪烁就会像“狼来了”。建议分级：黄色提示、橙色预警、红色报警。报警出现时要伴随声音，但要有静音按钮。更重要的是，报警必须触发确认流程，不然操作员慢慢就会无视任何提示。一个合理的做法是，当某个参数超过阈值持续5秒以上才触发报警，避免瞬时尖峰误报。
4. 那些年我们踩过的坑
再分享几个工程里血泪教训。一是夏令时问题：如果你有跨国集团，数据源在不同时区，夏令时切換会让时间轴错位。解决方法是统一采用UTC存储，显示时再转换成本地时间。二是浮点数精度：PLC计算出来的Float32传到前端，可能显示99.99999，你以为仪表坏了，其实是精度丢失。所以前端要用toFixed(2)，后端入库前该四舍五入就四舍五入。三是大屏长期无人操作，OLED屏幕会烧屏，最好设置屏保或者按计划调低亮度。
另外，大屏项目的验收不是看效果图，而是看灾难场景。比如设备断电、网络断开、服务重启后，大屏能不能自动恢复？我见过一个项目，网络一抖，大屏就永远停在最后一张图，直到手动刷新。后来在代码里加了心跳检测，超过30秒无数据就显示“数据中断”，并自动重连。这些细节，才是真正决定项目口碑的东西。
这大概就是工业数据展示大屏的全部真相。它不是什么高深的技术，但需要你用心去打磨每一个环节。如果哪一天你的大屏能让班组长在嘈杂的车间里多看一眼，并且相信上面的数字，那么你就成功了。
