设备多源异构数据同步:一场时间轴上的战争

说真的,干设备数据这行最怕什么?不是数据量大,也不是协议复杂——是时间对不上。前阵子调试一台大型压缩机,振动传感器和温度传感器都采了,曲线在电脑上一叠,相位差了半个周期,我当时真想砸了那台采集站。

这问题有个专业名字:多源异构数据同步。所谓异构,就是传感器、采集卡、PLC各说各话。有的走4-20mA模拟量,有的走Modbus RTU,有的直接以太网UDP包,甚至还有一些老的现场总线。这些信号在物理世界本来是同时发生的,可到了数据层,却像一群人从不同地方出发去同一个车站,到站时间却稀稀拉拉。

难点在于,每个设备都有自己的“时间观”

难点在于,每个设备都有自己的“时间观”
难点在于,每个设备都有自己的“时间观”

关键在于时钟。任何采集系统的工作都由晶振驱动,而晶振的精度有限。典型的有源晶振频率容差是±100ppm,听起来很小,但算一下:一天86400秒,乘以1e-4,就是8.64秒。也就是说,两个设备不校时,一天下来误差就能到秒级。在高速机械的监测里,这就意味着波形相位完全错乱。

更糟的是,有些设备根本不提供外部校时接口。比如某些老式传感器,现场只有两根信号线,根本不知道时间为何物。这时候只能靠采集端打时间戳——可采集端的处理延迟又往往是随机抖动的,这就麻烦了。

所以,同步的核心不是把所有设备强行拉到一个时间,而是保证每个数据点都带一个可追溯的时间标签。你只需要事后对齐,不需要现场同时触发。这个思路让我少走了很多弯路。

我现在的做法:边缘网关 + 分层时间戳

现在项目里,我惯用的方案是边缘网关做第一层时间标记。网关直接挂在传感器或PLC附近,用硬件脉冲或IEEE 1588(PTP)从主时钟校时。PTP在纯以太网链路上能做到亚微秒级同步——前提是交换机支持边界时钟。注意,这里说的是“硬件时间戳”,不是软件读时钟。软件延迟能到数十毫秒,简直没法用。

数据采集上来后,网关统一打上64位高精度时间戳,然后暂存在本地环形缓冲区。缓冲区的作用是容忍网络抖动,等上位机来取数据时,已经是带时间标签的“历史数据”。

到了中心服务器,再做第二层对齐。所有数据按时间戳插值到统一的重采样网格。比如振动采样率20kHz,温度采样率1Hz,那就对温度做线性插值,得到每个振动采样时刻的温度值。这一步看似简单,但处理不好就会引入伪相关。我们试过用最近邻插值,结果相位是尖刺,后来改成三次样条才平滑。

工业现场多传感器时间戳对齐处理流程图
工业现场多传感器时间戳对齐处理流程图

这里还有个坑:数据丢包必须处理。如果振动数据丢了几十个采样点,你还在用固定间隔算时间,就会产生几百微秒的累积误差。所以时间戳必须逐点带上,不能靠计数推算。

几个让人印象深刻的坑

第一个坑是交换机。当初图便宜,买了一批不知名工业交换机,怎么配置PTP都不起作用,后来一测,连E2E报文都被吞了。换用支持边界时钟的型号,问题才解决。所以选型时别只看端口数,物理层支持才是关键。

第二个坑是PLC扫描周期。有一次我们从西门子S7-1500里取DFT后的转速信号,它的时间分辨率就是扫描周期——整整10ms。拿这个信号去同步20kHz的加速度计,这可不是插值能解决的。后来只好在PLC前面加一块FPGA,直接用硬线中断打时间戳,才把精度拉回到微秒级。

还有一次,在热带轧线上,测厚仪用RS232串口传输,本身就没有网络同步功能。我们就在串口服务器上做了一次脉冲触发,配合GPS授时模块,硬生生把两个系统的时间差从2秒压到了200微秒以内。那几天真是熬得够呛。

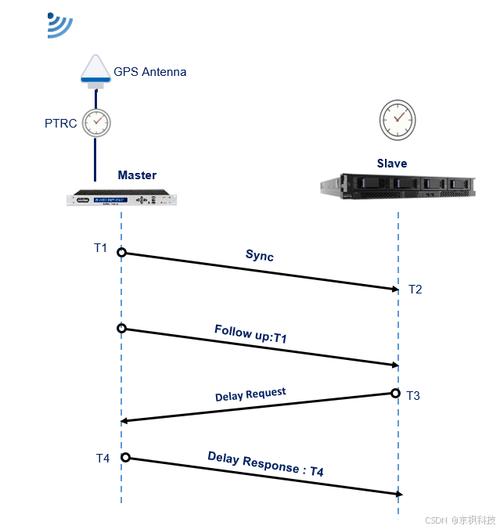

IEEE 1588 PTP边界时钟同步时序图
IEEE 1588 PTP边界时钟同步时序图

经验是什么?第一,先把所有设备的时间源理清楚,能同步的就用PTP,不能的就用脉冲,再不行就打本地时间戳。第二,时间戳精度必须高于采样率对应的周期,否则插值就是自欺欺人。第三,千万不要相信设备默认时间,一定要有独立的校时机制。

回到开头那个压缩机项目——后来我们把振动采集站改成了带PTP的网关,又给温度变送器加了硬接线脉冲同步,两天搞定了。说实话,这活儿不难,就是得沉下心来挨个确认每个环节的时间来源。

做设备同步,本质上是在和时间做斗争。你赢了,数据就是金矿;输了,一堆垃圾数据只能用来发朋友圈。
