摘要：一条专机线，三周改造，五次返工，这里记录了从刚性工位到柔性复合作业单元的全部关键决策。没有炫技，只有血泪。
上个月车间主任又拍桌子了——那条专机线，干同一个型号的支架干了三年，如今客户变卦，要换产品。换产品意味着动夹具、动输送链，至少停机两周，生产计划像多米诺骨牌一样塌方。他问我：能不能让工位活起来？我说，能，但过程有点折磨人。这就是柔性复合作业工位改造的开端。
先别碰机器人，把工装模块化再说
改造这事，最忌讳一上来就谈机器人。你得先分解工艺，看看哪些动作是可复用的。我们当时把整个作业过程拆成：上料、定位、夹紧、焊接、检测、下料。其中定位和夹紧是核心。于是我们设计了一套标准基座——T型槽板加快换定位销，配合零点夹紧系统。换产品时，松开销钉，吊走旧夹具板，装上新的，插销，锁紧。整个过程20分钟。以前换型要拆螺栓、调位置、对精度，大半天没了。这就是模块化的威力。
但模块化不是万能。你需要计算负载。当时我们选机器人，工件带工装总共25kg，要求重复定位精度±0.05mm，节拍45秒。我按常规选型：负载系数0.7，所以机器人额定负载至少25/0.7≈36kg，选了50kg级。但光看重量不够。工件是长条形的，重心偏置，J惯性矩超了，机器人启动就报警“过载”。所以你得用厂家软件算惯性矩，或者加一个平衡法兰。我们后来换了个0.5m延长杆，还是不行，最后定制了重心补偿工装，才算消停。记住，重量不是唯参数，惯性矩才是暗坑。
更骚的操作是共用同一套基座，让不同夹具通过定位销阵列定位。我们用的定位销是锥销+平销组合，主打一面两销原理。销孔距公差±0.01mm，保证重复定位精度。当然，夹具板本身要热处理，防变形。我们有一块板焊接后翘曲了0.3mm，直接报废。所以选材料时，用预硬钢P20，加工后做时效处理。
变位机选型：别信广告，信实测

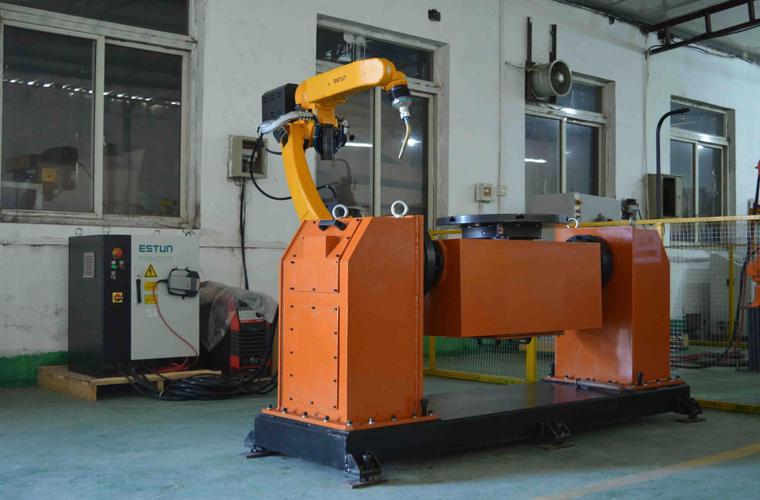

焊接工位需要翻转，我们上了单轴变位机。这里有个精度问题——变位机定位精度是绝对精度，但焊接对重复精度敏感。我们实测，某品牌声称重复定位±0.05mm，实际焊一道焊缝，偏差1.2mm。后来发现是轴承间隙大，加了个液压锁紧机构，才把偏差压到0.3mm以内。所以选型时，别听宣传，要看实测数据，最好带上工件去试。变位机的减速机背隙尤其关键，建议用RV减速机，并加双支撑结构。我们选的是带绝对值编码器的伺服电机，掉电后能记住原点，省了每次回原点的时间。
另外，变位机与机器人的联动，需要做坐标系标定。我们用三点法标定工具坐标，再用基准球标定基座坐标。注意标定球的直径要精确到微米级，否则累积误差会吃掉你的精度。标定一次，误差能控制在±0.1mm以内，足够了。
控制与通信：配方管理里的酸甜苦辣
柔性工位的灵魂在PLC程序里。我们做了个配方表，每个产品对应一个ID，里面存有坐标偏置、焊接参数、快换板编号。切换时，用条码枪扫工件码，PLC自动调用配方，机器人自动换爪、换程序。听起来顺溜，但调试时被Profinet通信坑惨了。现场有一台第三方阀岛，GSD文件版本太老，PLC读不到诊断数据。换了三版文件，最后用S7通信才解决。另外，程序里要写防错逻辑，比如工件夹具没到位，机器人不许动。这个用安全门锁和传感器联锁，省心很多。
还有一个细节：配方的数据要备份到上位机。有一次PLC电池耗尽，程序连同配方全丢了，现场停产半天才恢复。所以给你两个建议：一是程序存储区和配方数据区用独立的存储卡；二是定期做EEPROM备份。
安全设计：光栅、PLC和那个弯腰的实习生
安全是红线。按ISO 10218-2和GB/T 20867-2007的要求，工作区必须设围栏，入口用安全光栅。安全PLC采用双通道冗余，急停键分布在四个角。有一次，一个实习生没走安全门，从光栅底下钻进去，机器人没停——因为光栅安装高度离地80cm，他弯着腰，光束没扫到。后来我们把光栅改为2级，并加了一块挡板，高度降到20cm，才算合格。记住，安全设计要防“智力作弊”，不是防君子，真出事就晚了。
安全回路里，还有一个容易忽略的点：机器人抱闸。紧急停止时，如果机器人带着重物，抱闸不能瞬间锁死，否则会滑落。我们加了一个液压缓冲器，让停机过程平缓，但代价是停稳时间增加了0.5秒。安全距离要重新算，别忘了。
气动与线缆：那些看不见的“坑”
快换夹具、气动销、浮动机构，全都靠压缩空气。工厂主气源压力波动大，导致夹具时紧时松。加了稳压罐，额定压力调到0.6MPa±0.02MPa，问题才解决。另外，气动管的布线，必须走拖链，别图省事绑在机器人臂上——磨破了，漏气，夹爪滑脱，工件砸下来，轻则伤设备，重则伤人。还有，给每条管路加单向阀，防止反冲。
线缆方面，要留足长度，并且用坦克链固定。我们因为少算了一个关节的扭摆次数，线缆在第七周就疲劳断裂。后来买了耐弯曲电缆，寿命延长了几倍。价格贵，但值得。
结语：柔性是种能力，不是硬指标
改造完成后，这台工位能混流生产6种产品，换型时间从2天压缩到20分钟。但真正的柔性不在于设备多智能，而在于设计时留了后路。比如我们留了备用IO点、预留了快插接口、控制电柜空了一排端子。第二期改造，不就是为了踩坑吗？好了，废话不说，去车间看看新的工位图吧。
