设备多源异构数据同步采集终端:别被“同步”二字带偏了

上周在一个现场会上,有人问我:你们那个采集终端,到底是怎么做同步的?我当时愣了一下,因为我刚被客户骂了一顿。客户说你们测试报告上写着同步精度1微秒,可我们拿示波器一测,两个通道差出了半个周期。这问题问得扎心。其实很多时候,问题出在“同步采集”这四个字本身就被说烂了。

设备多源异构数据同步采集终端,说白了就是要同时抓几种性质完全不同的信号。振动、温度、压力、电流、转速……这些信号有的以kHz为单位在跳,有的几秒钟才变一下,有的干脆就是一串开关脉冲。你要把它们拉到同一个时间轴上,还要保证这个“同一时刻”不是糊弄人的。这可不是搭积木。

先搞清楚“异构”到底有多异

先搞清楚“异构”到底有多异
先搞清楚“异构”到底有多异

我见过太多人拿着数据采集卡,插上传感器就开采。振动采样率设50kHz,温度设2Hz,然后扔进同一份报告里。你要问他时间基准是什么?他说就是电脑的系统时间啊。说实话,我自己也干过这种傻事。后来用轴承故障诊断的案例一验证,全废了。

为什么?因为不同采集通道的启动时刻、时钟漂移、锁相环特性全都不一样。更麻烦的是,有些协议自带时间戳,有些纯靠主站查询。比如Modbus RTU,你问一次从站,从站执行指令的延迟是不确定的。你给它打时间戳,打下来的那一刻,数据已经“老了”好几十毫秒。这就是异构数据搞乱套的根源。

所以,做这个终端,第一件事就是别指望软件能包打天下。你哪怕用RTOS的高优先级任务去打时间戳,CPU的调度抖动也会给你几十微秒的偏差。对振动分析来说,一个50kHz的采样周期是20微秒。抖动一超过采样周期,相位就乱了。对,就是这么惨。

硬同步 vs 软同步:别做选择题,做组合拳

硬同步最简单粗暴:所有ADC芯片共用同一个触发信号,上升沿一到,同一时刻把所有采样保持电容锁住。通道间的时延就是信号走线那点传播延迟,纳秒级。问题是,如果采样通道分布在好几十米外的不同机柜呢?你拉一根触发线过去,现场施工人员能把你打死。

软同步呢,一般用IEEE1588(PTP)。主时钟通过以太网发同步帧,从设备算偏移量并调整本地时钟。好的PTP实现能做到亚微秒级,但需要网络交换机也支持硬件时间戳。我们曾经用赛灵思FPGA加高精度以太网IP核,搭过一套PTP栈,实测同步精度能到±0.5微秒,感觉还行。可一旦交换机是那种便宜货,时间戳戳得乱七八糟,同步性能直接崩掉。

所以我们的方案是,每个采集终端本地放一颗恒温晶振(OCXO),然后通过PTP把本地时钟对齐到主时钟,同时保留一条硬触发总线做备份。这样,网络出问题时,至少还能用触发线把局部通道拽在一起。OCXO的频率稳定度大概在0.1ppb级别,但要注意温度漂移。冬天现场零下十几度,夏天机柜里五十几度,频率能差出几十赫兹,必须做温度补偿。

设备多源异构数据同步采集终端FPGA同步采样架构图
设备多源异构数据同步采集终端FPGA同步采样架构图

图上是我们的FPGA架构,每个ADC通道独立采样,但共享一个采样时钟电平和触发信号。这里最容易踩坑的是每个通道的抗混叠滤波器相位响应。你想象一下,两个通道用的是不同截止频率的低通滤波器,那么同一个正弦波经过它们之后,相位延迟会差一大截。哪怕采样启动是同步的,滤波输出已经歪了。

协议接入的磨人细节

协议接入的磨人细节
协议接入的磨人细节

异构不光体现在信号类型上,还体现在通信协议上。我们接过的传感器里有Modbus RTU、CANopen、Profibus DP,还有某大厂私有的以太网协议。每种协议的数据帧格式、字节序、校验方式都不一样。真要说有什么通用方案,那就是硬解码加状态机。

举个例子,Modbus RTU,它没有自带的同步机制。我们的终端必须主动去轮询,每次轮询得到的数据都要附上一个终端本地时间戳。但这个时间戳是什么时候打的?是发送请求前打的,还是响应收到后打的?都不是——正确做法是记录响应接收完成时刻,并估算从站的响应延迟,然后做校准。好在Modbus RTU的轮询周期固定,我们测得延迟范围大概在0.2到1.5毫秒之间,可以用动态平均来修正。

CANopen里则有同步对象SYNC。你发一个SYNC命令,所有节点会同时上传数据,这个就舒服多了。但要注意,有些设备对SYNC响应确实快,有些却是先存起来再慢慢传。你还是得通过测试验证每个节点的实际时间偏差。

说到现场总线,还有个大坑就是字节序。曾经我们写了一个Profibus DP解析线程,把数据传给上位机后,上位机说波形明显不对。查了一个下午,发现是设备端的数据是低字节在前,而我们按高字节拼了。所以协议解析一定要做单元测试,把每个字节都打出来看。

几个实测案例,和一点惨痛教训

我们最终做了个标准测试工装:一个信号发生器输出1kHz正弦波,分8路同时接到终端的所有模拟输入通道。然后让终端以100kHz采样率采集1秒,用互相关函数计算各路之间的时延。结果如下:8路最大时延差是0.7微秒,这还是在有滤波器相位补偿之后的数字。如果不做相位补偿,直接采,高频下会看到明显的“双眼皮”。

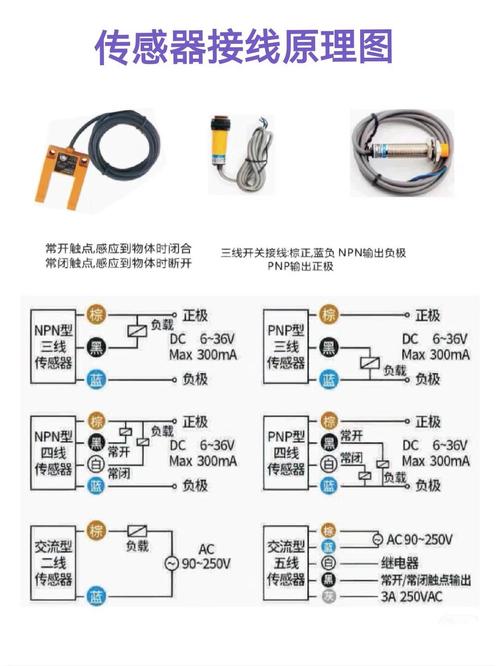

多传感器同步采集现场接线示意图
多传感器同步采集现场接线示意图

现场接线又是另一回事。有一次在风电齿轮箱上,转速脉冲用的是磁电式传感器,输出电平低,我们直接接到采集终端上,结果整个系统被同步触发干扰,数据丢失了一大片。后来发现是屏蔽层没接好,共模电压把FPGA的触发引脚打穿了。自此以后,所有现场接线必须用差分输入,并且把信号地和机壳地严格分开。

还有一次,客户的PLC时不时发一个网络广播包,导致我们PTP同步报文被挤掉,本地时钟直接跳了几百微秒。后来我们网管把PTP报文优先级调高,再把PLC挪到不同VLAN,才消停。这种问题,你不去现场蹲两天,根本想不出来。

说到底,设备多源异构数据同步采集终端,硬件只是一半,另一半是对每个通道每个协议的“性格”了如指掌。做时间同步,别迷信玄学,拿示波器和标准信号源去量,量出来的相位差才是硬道理。顺便说一句,客户上次骂完我们,我把实测报告和波形截图甩给他看,他就再没吭声了。

就这样吧,祝调试顺利。
