摘要：很多有一定基础的机械设计师，都把齿轮修形当成设计流程里一个无关痛痒的步骤，套个标准选个修形量，标注完就完事。等到装机出问题，断齿、偏载、噪音一起涌来，又摸不着头脑。我把近二十年从业踩过的坑、摸出来的实用经验整理在这里。
为什么按标准算完修形，齿轮还是出问题？
刚做设计那几年，我也迷信标准。只要是齿轮设计，打开GB/T 3480.5，套上模数、载荷，算出齿顶修缘和齿向修鼓的量，往图上一标，万事大吉。
直到十年前，给某钢厂做的一台辊道减速器，出大事了。
当时按常规参数算出来齿向修鼓量0.012mm，完全符合规范要求。装机跑了三个月，三根齿轮轴断了两根。拆盖检查的时候，我都不敢信。

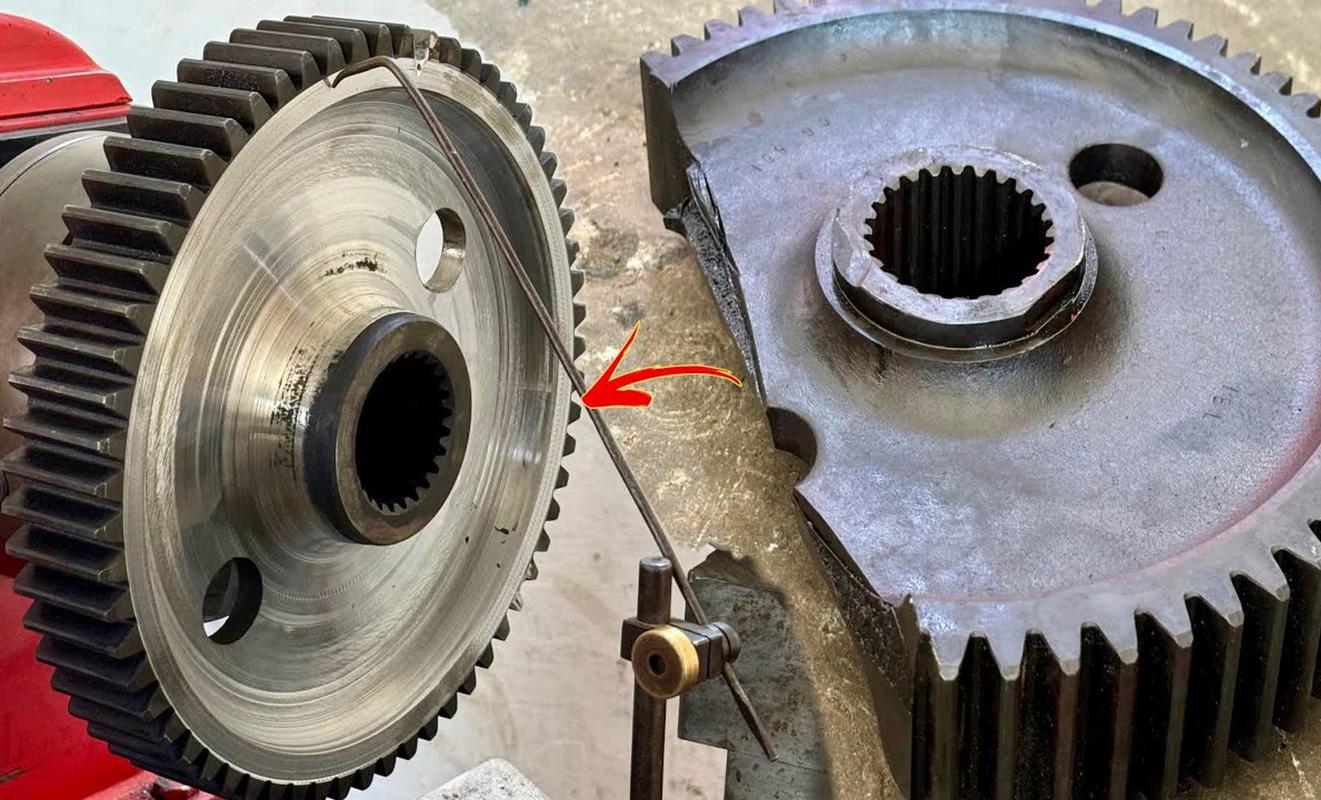

偏载偏到离谱。一边齿面磨得发亮，都磨到齿根了，另一边连清晰的啮合痕迹都找不到。
我对着那堆废零件，懊恼了快一周。后来拉着做CAE的同事重新算了整个传动链的变形，才发现问题出在哪。
绝大多数设计手册只要求你计算轮齿啮合本身的弹性变形，却很少提醒你叠加轴的挠度、箱体的孔距偏差、轴承的间隙带来的整体偏移。那台减速器的轴跨距比常规设计大了30%，轴的挠度变形就有0.018mm，加上我原来修形只留了0.012mm，根本抵消不了偏载，可不就断了。
说实话，修形的核心本质，就是抵消变形。你只算轮齿，不算整个系统，等于蒙着眼睛走路。

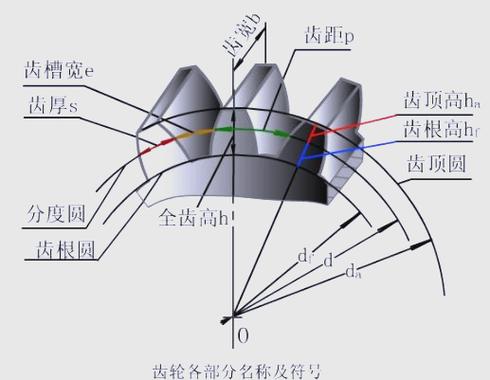

不同工况下，修形怎么选？
我见过太多设计师，不管什么工况，都是齿顶修缘加齿向修鼓一套组合拳打下来。完全没必要，还浪费钱。
高速级齿轮，比如风电增速箱的高速轴齿轮，转速大多在1500rpm以上，啮合冲击是头号杀手。这种情况，核心做齿顶修缘。我这么多年一直用的经验值：修缘量取模数的0.01~0.02倍，转速越高取越大，修缘高度取0.4~0.6倍模数。这个范围出来的修形，噪音能降5~10分贝，冲击磨损少一半。
那低速重载的冶金、矿山齿轮呢？核心问题是接触不均匀，容易局部应力过大断齿。这种就重点做齿向修鼓。修鼓量怎么算？按轴的跨距来，跨距每米加0.015~0.02mm，跨距越大，轴刚度越差，修鼓量就往上加。如果是斜齿轮，修鼓量还要比同参数直齿轮大15%左右，这是我测了二十多台样机摸出来的数，比手册上的理论值靠谱多了。
不过话说回来，不是所有齿轮都值得修形。比如模数小于2的小模数齿轮，很多时候加工精度本身就只有±0.005mm，你设计个0.008mm的修形量，加工出来根本控制不住，要么超差要么不够，纯纯白花成本。我见过一个客户给1模数的微型减速器齿轮做修形，最后报废了三成零件，得不偿失。
加工环节，那些能毁掉修形的隐形坑
设计对了，加工错了，一切白搭。这方面我踩过的坑不止一两个。
第一个坑，热处理变形。很多工厂为了省成本，修形都放在热处理之前做。渗碳淬火的大齿轮，热处理变形能到0.02~0.03mm，比你设计的修形量还大，原来的鼓形直接修成锥形了，你说能不出问题？现在我做所有重载齿轮，都要求热处理后磨齿精修形，哪怕每件成本涨个两三百，也比装机坏了赔十几万强。
第二个坑，只给修形量，不给加工精度要求。滚齿修形的精度一般是±0.005mm，数控磨齿修形能到±0.002mm，差了一倍多。你给高速齿轮用滚齿修形，误差直接把修形量吞了，等于没修。现在出图，我一定会标注清楚修形的加工方式和精度公差，再也不偷懒。
第三个坑，验收只看齿厚偏差，不看修形轮廓。很多供方给你的检测报告，只有一个齿厚减薄量，就证明修形合格了。可修形的曲线形状错了，比如你要鼓形，结果加工成了一端斜切，效果差了不止一点。一定要要求供方提供齿轮测量中心扫描的修形轮廓报告，核对曲线形状，不能只看一个数值。
做了二十年齿轮设计，我最大的感受是。齿轮修形从来不是套公式就能做好的活。它是设计、加工、工况，三样凑在一起的经验活。多拆开坏了的齿轮看看痕迹，多跟加工师傅聊聊天，比翻十本设计手册管用。
