摘要：针对中级工程师常犯的轴设计错漏，结合十几年一线设计经验，从定位逻辑、强度校核、工艺装配三个维度拆解实际设计中的核心要点，避开常见坑点。
别上来就算强度：先理清楚轴的“定位逻辑”
拿到轴设计需求，绝大多数人第一反应是掏公式算强度。错的离谱。
轴的核心作用是什么？是把旋转零件的扭矩传出去，同时把所有零件准确定位在该待的位置，保证运转间隙符合要求。定位没理清楚，算出来强度再对，装不进去，用不了，都是废纸。

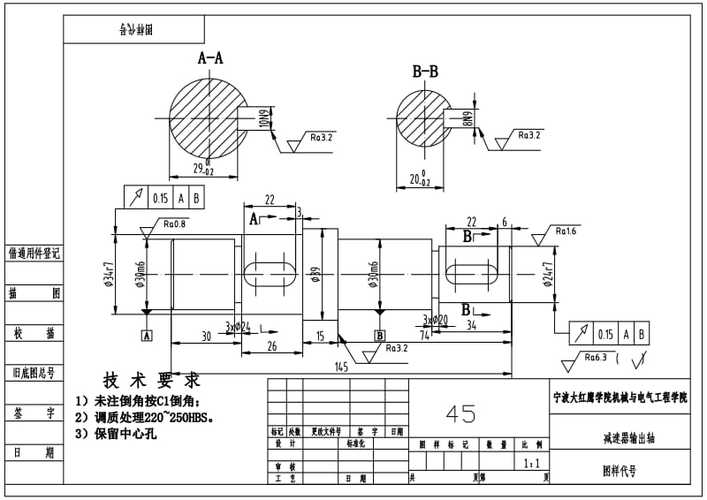

拿最常见的卧式减速机输出轴举例子。输入端要接齿轮，中间支撑在两个圆锥滚子轴承上，输出端要装联轴器或者法兰。从左到右，每一段轴径的变化都是有目的的——左边轴肩给齿轮定位，中间两个轴肩给两个内圈定位，箱体端面给轴承外圈定位，右端轴肩给输出法兰定位。
我刚工作第一年画的第一根轴，就犯了一个至今都忘不掉的错：给两个轴承定位的轴肩，我做成了一样高。左边轴承从左装，右边从右装，我把轴肩做等高之后，右边轴承的内圈根本没办法靠到位。车间师傅拿着半成品堵在我工位门口，那顿说，现在想起来脸还热。
还有一个常见坑，轴肩高度瞎选。要拆的轴承，轴肩高度绝对不能超过轴承内圈的厚度，不然拆轴承的时候拉马勾不住，你总不能把轴锯了吧？很多新手没概念，照着齿轮定位的轴肩高度直接照搬，最后装配的时候哭都来不及。
强度校核不是走流程：该偷懒该较真的地方要分清楚

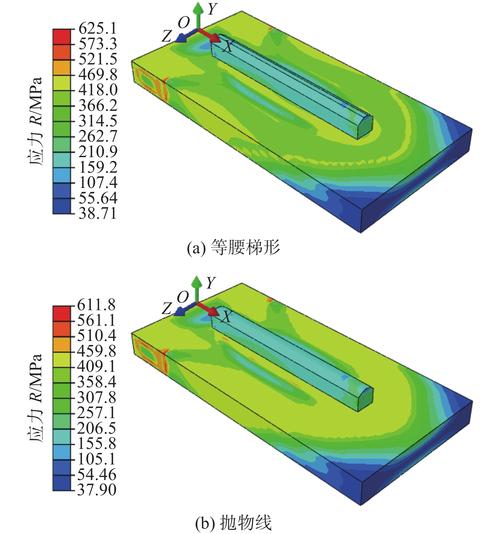

很多人现在做设计，全靠有限元软件跑，跑完出个应力云图就交差了。说实话，软件不会告诉你哪里该较真，哪里可以放宽。
轴受的载荷，绝大多数都是弯扭组合变应力，按行业通用的第三强度理论校核，公式很简单：
σr3=√(σ²+4τ²) ≤ [σ-1]
这里最容易错的就是许用应力取值。45钢调质处理，常用作转轴的许用对称循环弯曲应力[σ-1]是55~60MPa，千万别随手选成静载荷的许用应力，那数值直接翻一倍，算出来合格，用三个月就断。
不需要每个截面都算，只需要盯死危险截面：轴径突变处、开键槽处、过盈配合的边缘处，这些地方应力集中最严重，99%的断轴都是断在这些位置。
我五年前碰到过一个项目，用户反馈带输送机的主动轴三个月就断了，断口正好在键槽位置。拿原图来看，设计师为了放键，直接把键槽开在了轴径最小的危险截面上，圆角还只给了R0.5，应力集中系数直接翻了三倍。后来改了位置，圆角改成R2，用到现在五年了没出过问题。差一点，差的就是命。
不过话说回来，也不用所有地方都死抠。比如不受弯矩的轴段，载荷稳定转速低，强度差个10%20%根本不影响，省得没完没了改轴径，耽误工期。
工艺和装配：最后一公里最容易翻车
画完结构算完强度，很多人就觉得完事了。轴设计最容易翻车的就是最后这一步，工艺考虑不全。
举几个最常见的错：车螺纹的地方忘了画退刀槽，磨外圆的地方忘了标越程槽，工人加工的时候，螺纹车不到设计位置，磨轴磨不到底，出来的零件就是废品，材料钱工时费全打了水漂。
过盈配合的轴端，必须做导入倒角。15度到30度都可以，倒角深度要比配合过盈量大一点。我见过有人图省事，轴端直接做直角，装配的时候工人用千斤顶压了两个小时，还把配合面压出了坑，最后只能重新做一根，耽误了半个月的交货期。
还有长轴，长度超过500mm的传动轴，调质处理之后一定会变形。设计的时候一定要留足够的磨量，每边留0.3~0.5mm根本不多，不然变形之后轴径圆度超差，你找谁哭去？
对了，还有键槽的位置。同一根轴上的多个键槽，一定要开在同一条母线上，对吧？这样加工的时候一次装夹就能铣完，不用换位置，省加工费还保证位置精度，就这么简单的事，我平均每个月审图都能碰到一两次开错位置的。
一根轴，从最开始的布置到最后出图，看起来就是几段圆接起来，没什么复杂的。但每一个尺寸，每一个圆角，每一个倒角，都是无数次踩坑踩出来的经验。别盯着公式不放，多去车间走两圈，看看工人怎么装怎么拆，比看十本教材都有用。
