摘要：板簧是商用车悬架最常用的弹性元件，结构看似简单，实则设计细节直接决定整车可靠性与舒适性。本文结合十余年商用车悬架设计的实际项目经验，梳理板簧设计中容易被忽略的受力逻辑、选型潜规则和失效排查思路，帮你避开常见设计坑。
板簧的核心受力逻辑，远不止“几根钢板叠起来”
我刚入行做第一个轻卡改型项目的时候，为了满足整备质量要求，拍脑袋把主钢板厚从8mm减到7.5mm。刚度验算完全符合要求。结果台架疲劳试验，一万次就断了。断口位置就在U型螺栓的夹紧段，正对着中心螺栓孔。

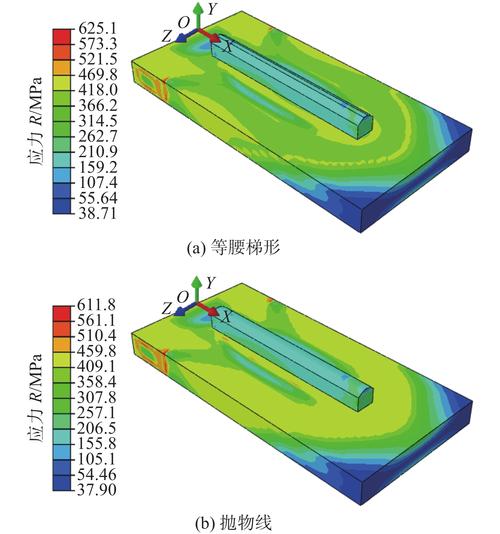

那时候才明白，绝大多数新手设计师算板簧，都只会算自由段的弯曲应力，完全忘了U型夹紧区的接触应力与应力集中才是失效的重灾区。
按照QC/T 29094-2015《汽车钢板弹簧 技术条件》的要求，板簧在满载工况下的最大动应力，不能超过材料抗拉强度的35%。常用的55CrMnA弹簧钢，淬火回火后抗拉强度一般在1150-1250MPa，算下来许用动应力不能超过440MPa。很多人图轻量化，硬把应力堆到600MPa，短时间路试试不出来，跑个几万公里必然出问题。
还有中心螺栓孔的预紧力。很多人觉得夹紧力越大，板簧越不会窜动，越好。其实不对。夹紧力超过片间正压力阈值后，中心螺栓孔周边的应力会直接提升30%以上，开裂风险翻一倍。我见过不少小厂为了避免板簧松旷，死命拧U型螺栓，不出两年半，全断在孔位。
选型与设计里那些没写在标准里的潜规则

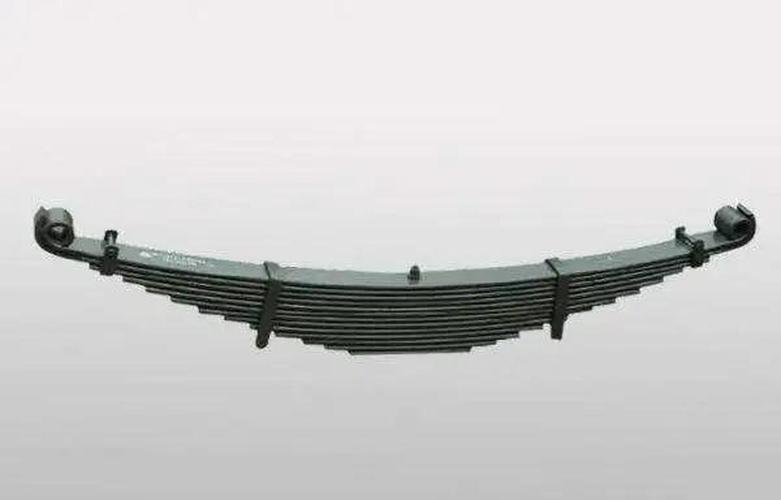

现在选板簧结构，很多人一上来就要渐变刚度变截面少片簧，说舒适性好重量轻。说实话，完全不是所有场景都适用。
之前给一家做绿通运输的客户做配套，我们一开始听了市场部的话，给6米8的车配了渐变刚度少片簧，客户新车反馈舒适性确实好。结果一年后返修率干到12%，全都是主副簧接触位置磨穿，或者副簧早期断裂。为什么？客户常年跑云贵川山区，满载下坡多，悬架一直压缩，主副簧长期保持接触状态，片间反复摩擦，没有间隙缓冲，不到一年就磨坏了。
后来我们改成了等刚度主簧加突变刚度副簧的结构，满载超过一定载荷副簧才接入，空车副簧不接触，虽然重量多了十几公斤，返修率直接降到1%。车主反而没再抱怨舒适性，因为再也不用跑半道换板簧了。
还有片间摩擦的坑。现在很多设计都跟着欧洲学，要加减摩片降摩擦，提高舒适性。其实跑重载工程车，适当的片间摩擦反而能衰减路面冲击，减少共振。非要加减摩片，不仅增加成本，还容易因为减摩片脱落导致更严重的磨损。唯一要做的就是做好喷丸处理，喷丸强度必须控制在0.2A~0.3A之间，覆盖率不低于90%，之前遇到过供应商偷工减料，喷丸强度只做到0.15A，疲劳寿命直接砍了三分之二，拆开来才发现，真的气人。
常见失效的快速排查思路
做售后技术支持这么多年，板簧出问题，我基本看一眼断口和位置就知道问题出在哪。
如果断在中心螺栓孔附近，90%是夹紧力不对。要么U型螺栓拧太猛，拉裂了孔边。要么夹紧力不够，跑起来片间窜动，磨出应力集中。如果断在板簧半长的搭接位置，那基本就是刚度设计不够，长期过载，应力超了。要是断口在变截面过渡位置，那就是圆角做小了。现在做轻量化变截面板簧，很多厂家为了多减重量，把过渡圆角从要求的10mm改成5mm，应力直接翻一倍，台架试验几千次就断，完全是省了小钱坏了口碑。
还有一种问题，新车开着舒服，开半年就越来越颠，刚度明显变大。不用想，片间锈死了。很多小厂省成本，不给板簧片之间涂润滑防锈层，跑几个月泥沙进去，雨水一泡，直接锈成一块钢板，刚度涨了30%都不止，能不颠吗？说实话，一层石墨润滑脂，一套板簧成本才增加不到两块钱，犯得上省这个钱砸品牌吗？不过话说回来，涂太厚也不行，粘泥沙更快，均匀涂一层0.1mm左右就刚好，不多不少。
做轻量化是趋势，但是板簧这种核心受力件，每减一克都要算清楚。一个0.5mm的厚度差，一个5mm的圆角差，就能毁掉整台车的口碑。机械设计就是这样，越简单的结构，越考验对细节的把控，没人会告诉你所有坑，大多都是踩过一次才记一辈子。
