摘要：很多有三五年经验的机械工程师，对弯曲的理解还停留在课本的基础公式，实际设计生产中，弯曲带来的应力失效、工艺超差、碰撞失效问题层出不穷。本文结合多个工程实际案例，拆解弯曲设计中被忽略的核心要点，给同行避坑。
上个月做项目评审，碰到一个做新能源汽车下摆臂的年轻工程师，强度验算报告做得整整齐齐，拉压应力余量留足了25%，样件做出来台架试验循环三千次就从圆角处断了。拆开看断口，裂纹就是从弯曲应力最大的位置起源的。
他说课本上纯弯曲正应力公式就是σ = My/Iz，我按这个算出来应力远低于屈服，怎么就断了？
坑真的太多了！
别拿课本公式直接套：弯曲应力的工程修正
课本上给的纯弯曲公式，前提是什么？平面截面假设、线弹性、没有横向应力、纯弯曲没有剪力。实际工程里你见过几个纯弯曲构件？99%都是弯扭组合或者拉弯组合，还有应力集中，还有塑性变形的重分布。
刚才说的下摆臂，那个小伙子给的圆角半径是1倍壁厚，但是他算弯曲应力的时候，直接用了整个截面的惯性矩，完全没考虑圆角处的应力集中系数。根据GB/T 13001-2008 弹簧钢的疲劳强度计算规范，弯曲构件的缺口应力集中系数，比同尺寸的拉压构件要高15%到20%，这个修正几乎没人记得加。
说实话，我刚工作前五年也踩过一模一样的坑。当年给电梯厂做导轨支架，Q235钢板焊的，按公式算最大弯曲应力才190MPa，远低于235MPa的屈服，结果冬天东北项目上，零下二十度冻了一个月，裂了快十台。想想都懊恼。
后来翻了老工程师的笔记才知道，常温下塑性材料能发生应力重分布，圆角处的局部应力超过屈服之后会重新分布，但是低温下屈服强度涨了，塑性降了，应力重分布不了，直接就裂了。对于焊接的弯曲构件，残余应力还会和工作弯曲应力叠加，安全系数还要再提一档。
现在我做弯曲构件强度验算，第一步永远是先把材料屈服强度减去30MPa，再把算出来的应力乘1.15，再对标安全系数，这么多年就没出过错。

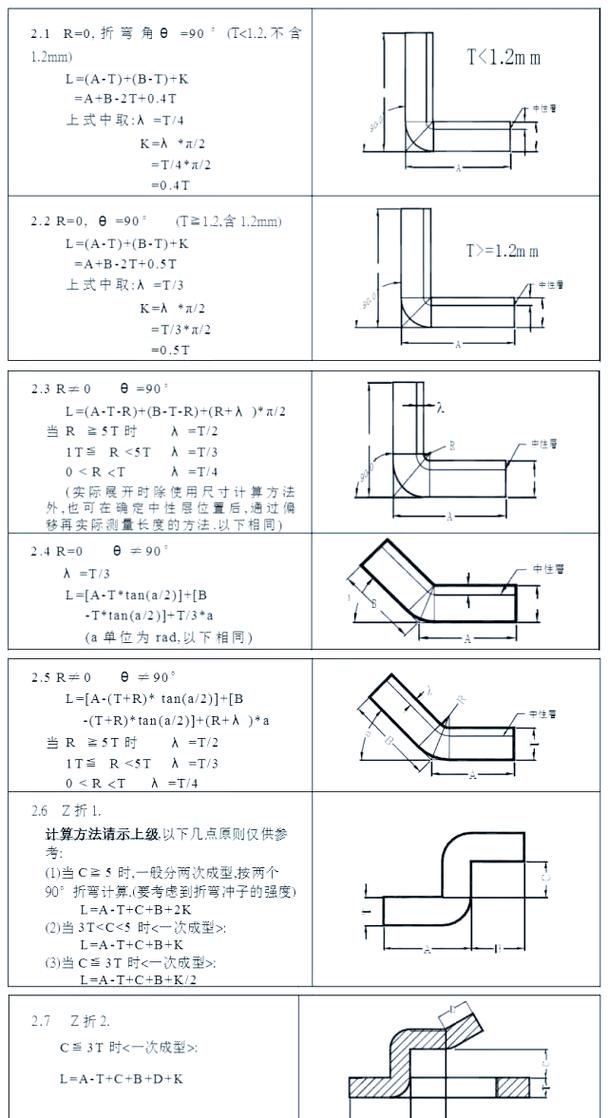

折弯工艺里的弯曲回弹：不是所有材料都能按经验调
说完强度，再说说工艺，但凡做钣金设计，永远绕不开弯曲回弹的坑。很多老工程师做设计，喜欢说“折弯的时候钳工调一下就行”，碰到高强钢或者大厚度板，调都没法调。
去年帮一个做充电桩机柜的厂子解决问题，他们用2mm厚的DP590高强钢折90度的安装支架，按老经验给了0.5倍板厚的内R，结果折出来的角度从88度到93度都有，同批次零件差了5度，批量装配的时候孔位对不上，全废了。
我们常用的低碳钢弯曲回弹角经验公式是Δα = (0.3σs / E * R/t)α，这里σs是屈服强度，E是弹性模量，R是折弯内半径，t是板厚，α是设计角度。这个公式对低碳钢误差不大，但是对屈服强度超过500MPa的高强钢，误差能到30%，因为高强钢有明显的包申格效应，弯曲反向变形的时候屈服强度会变，回弹量比你算的大得多。
后来我们把内R从0.5t改成1t，回弹量直接降了一半，角度误差控制在0.5度以内，完全满足装配要求，成本一点没加，就是改了个模具半径而已。
不过话说回来，回弹也不是全是坏处，很多大型弧面构件反而要利用回弹。比如高铁车头的蒙皮，设计的时候就是提前算好回弹量，故意折成比最终形状小一点的曲率，回弹之后刚好得到需要的流线型。对吧？
大变形弯曲：非线性计算不是吓唬人的
做吸能构件设计的，一定要注意大变形弯曲的非线性问题。很多新手做碰撞仿真，默认开小变形计算，结果吸能量算出来差一倍，出了问题都找不到原因。
前年碰到一个做电池包下防撞梁的团队，他们设计的铝挤型防撞梁，按线性小变形算出来，碰撞最大弯曲挠度是120mm，刚好不会碰到电池箱，结果实车碰撞的时候，挠度到了180mm，直接戳了电池箱，吓出一身冷汗。
为什么差这么多？小变形假设认为变形不会影响力的分布，大变形弯曲的时候，中性轴会偏移，截面的惯性矩也会变，轴向力和弯矩的耦合效应非常明显，吸能特性和小变形算出来完全不一样。
行业里默认的阈值是：当弯曲最大挠度超过截面厚度的1/5的时候，必须用非线性大变形计算，这个要求也写进了GB/T 22316-2008 汽车碰撞构件强度计算规范里。那个防撞梁截面高度是80mm，挠度120mm早就超过阈值了，不用非线性怎么可能对？
现在CAE软件都很成熟，开个大变形计算也就多花十几分钟的计算时间，千万别图省事省这一步。
弯曲看起来是材料力学第一章最基础的内容，从上学第一天就学，反而容易让人掉以轻心。很多问题出了之后，回头看都是因为把课本上的简化假设当成了工程实际，忘了那些简化背后的条件。多摸几次报废的样件，多留一点余量，比对着漂亮的报告背公式有用得多。
