你有没有试过？画了三个月的航空结构件，下料用激光切出来，拐角公差差了0.2mm，整批报废。我去年刚帮客户擦过这个屁股。
摘要：本文结合十余年机械加工工艺的实际经验，针对中级工程师常见的激光切割选型、公差控制、特殊材料加工误区，梳理了没写进设备手册的落地经验，所有参数都符合国内行业通用标准，可直接用于生产参考。
选对激光器，比调一百次参数有用
很多人采购激光切割设备，开口先问功率。仿佛功率越大，切啥都没问题。这话骗骗新手还行，懂行的都知道，功率只是基础，激光器类型和出光模式才是核心。
按照GB/T 19804-2005 焊接与切割通用规范，不同波长的激光器对应不同的材料吸收率。CO2激光器波长10.6μm，对亚克力、木板这类非金属吸收率能到90%以上，切金属反而没优势；光纤激光器波长1.06μm，对碳钢、不锈钢这类金属吸收率超过80%，同样功率下，切割速度比CO2快30%以上，切非金属反而容易糊边。
哪怕同是光纤激光器，出光模式选错，照样白搭。很多销售只会跟你吹单模的光束质量好、聚焦光斑小、切割精度高，根本不会告诉你单模的能量分布集中在中心，切20mm以上厚板的时候，底部能量早就散得够不着，自然切不透。厚板切割就得用多模，能量分布均匀，穿透力更强，切出来的切面反而更平整。
说实话，我见过太多工厂花大价钱买了高功率单模光纤，切薄板确实快，接了厚板订单全卡壳，产能浪费一半都不止。

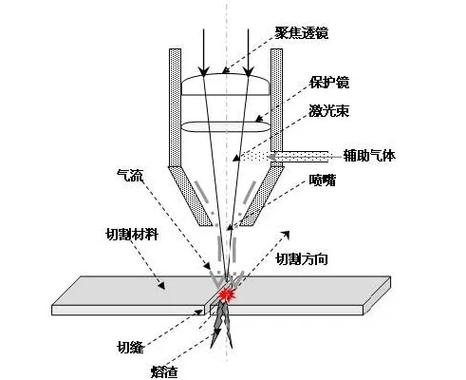

还有喷嘴，别小看一块几十块钱的喷嘴，孔径差0.1mm，切割精度差出去0.2mm都不奇怪。切薄板用小孔径，保证气体集中；切厚板就得用大孔径，供气量够才能吹干净熔渣。这都是试了无数废料试出来的。
公差控制，那点没写进手册的细节
按照GB/T 39823-2021 激光切割件精度标准，1m长度内A级精度要求是±0.3mm，很多工厂说自己机器达不到，真不是机器精度不够，是你没控制热变形。
我前年接了个项目，1.5米长的1mm厚6061铝板，要求长度公差±0.5mm，第一次连续切割完，一头翘起来快1mm，尺寸差了快0.8mm，全废。后来改了切割路径，不用连续走刀，改成对称跳切，切一段换个地方切，给足够时间散热，最后公差稳定在±0.2mm以内，完全符合要求。
最容易出问题的就是拐角。很多人切出来拐角塌一块，公差超差，为啥？机床默认拐角的时候激光头要停留，就那几毫秒的停留，热量堆上去，就把拐角融掉一块。解决方法其实很简单，关掉拐角停留，只减速不停止，把拐角减速比例调到50%，就够了，不会过切，也不会切不动。
还有下表面挂渣，很多人一看到挂渣就调功率，其实绝大多数情况是辅助气体压力不对。切3mm不锈钢用氮气，推荐参数一般是1bar，我实际用都会调到1.2bar，压力高一点，吹熔渣更干净，下挂渣一敲就掉，不用后续打磨，省多少工时你自己算。
特殊材料切割，别用通用参数硬套

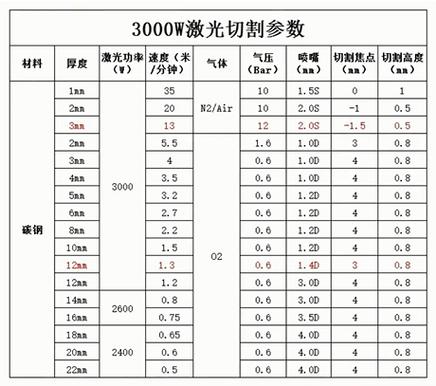

大多数工程师拿到的参数表，都是针对普通低碳钢、304不锈钢的，你切个特殊材料照着来，十有八九要出事。
去年有个客户找过来，说要切3mm厚电解铜，说换了好几个加工厂都切不了，说铜反射率太高，烧镜头。其实哪有那么玄乎？只要把金属喷嘴换成陶瓷喷嘴，防止反射激光烧坏枪头，用2kw以上光纤激光器，氧气做辅助气体，走刀速度调到300mm/min，切出来公差能控制在0.1mm以内，根本没什么难度。就是没人愿意试，怕费料。
还有现在用得越来越多的碳纤维复合材料，很多人切完边缘分层，就是功率开太高，把基体树脂烧碳化了，纤维自然就散了。我试过无数次，用脉冲光纤激光，频率调到2000Hz以上，占空比降到30%，走刀速度拉到800mm/min，切出来边缘整齐，根本不会分层，强度一点不受影响。
不过话说回来，哪怕经验再丰富，拿到新材料我都会先切一块100×100的小试片，测完公差、看了切面质量再开整，毕竟一张整板料少则大几百，多则上万，废一块心疼好久。
激光切割看着就是个下料工艺，门槛低，谁都能开机器切两刀。但要切的准、少出废、省成本，那点门道，真的是堆着废料堆出来的。多试两次，多踩两个坑，比看一百份通用参数表有用多了。
