干机械工艺快十五年，碰过不下百个激光焊项目，见过太多跟风上马最后赔了成本又耽误交期的坑，也见过用对了工艺直接把产品良率拉到99.9%的惊喜。本文整理了实际项目中最容易踩的几个核心问题，给有一定基础的同行做参考。
别盲目跟风，先搞懂激光焊的核心适用场景
很多工厂现在一提到精密焊接，第一反应就是上激光焊，仿佛不用激光焊就不够高端。其实根本不是这么回事。
激光焊的本质，是利用聚焦后的激光束作为热源，熔化材料形成焊接接头，核心优势就是能量密度可达10^6~10^7 W/cm²，热影响区只有传统电弧焊的1/10不到，焊接变形极小，符合GB/T 19867.5-2008《激光焊接 工艺规程》的通用要求，特别适合对变形、精度要求高的产品。

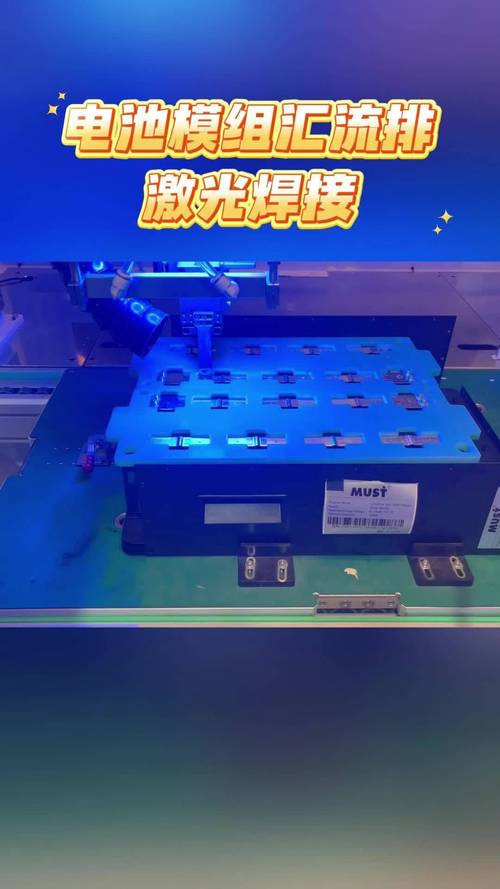

我之前跟进过一个新能源汽配的动力电池汇流排项目，一开始工艺部有人说，用传统氩弧焊就行，一把焊枪几千块，能省几十万设备钱。结果打样出来，2mm厚的铝排，焊完平面度超差0.3mm，后续CNC校形直接干废了三成工件。换成激光焊之后，平面度公差直接控制在0.05mm以内，根本不用后续校形。
不过话说回来，激光焊也不是万能的。厚板超过30mm的，激光焊成本比埋弧焊高太多，稳定性也差。对焊接强度要求极低，对成本敏感的普通碳钢支架，完全没必要上激光焊。
选型避坑：功率真不是越大越好
说实话，我见过八成以上的选型错误，都跟盲目追大功率有关。
前年有个做3C智能手表外壳的客户，听供应商忽悠买了2000W的连续光纤激光焊机，焊0.8mm的304不锈钢外壳，一打一个洞，良率连50%都不到，急得跳脚。后来我去看了，直接换成500W的脉冲激光器，把脉冲宽度调到10ms，光斑直径0.2mm，一下子良率就冲到99%以上。
这里核心的权衡逻辑很简单：脉冲激光焊适合1mm以下的薄件精密焊接，热输入可控，变形小；连续激光焊适合1mm以上的中厚板深熔焊，效率高。功率只跟你要焊的板厚有关，1mm薄板500W足够，3mm大概1500W，10mm以上才需要用到5kW以上的功率。
还有很多人忽略保护气体的选型。很多厂家默认给你配纯氩气，不是所有材料都适用。焊碳钢、不锈钢用纯氩没问题，焊铝合金的时候，纯氩的等离子体稳定性差，焊缝容易出气孔，换成7:3的氦氩混合气，稳定性直接上去，气孔率降90%。就是成本比纯氩高两倍，小批量可以用，大批量还是要算成本账。对吧？
现场调试的干货，全是踩坑踩出来的
选型对了，调试不对，良率照样上不去。说几个我百试百灵的经验。

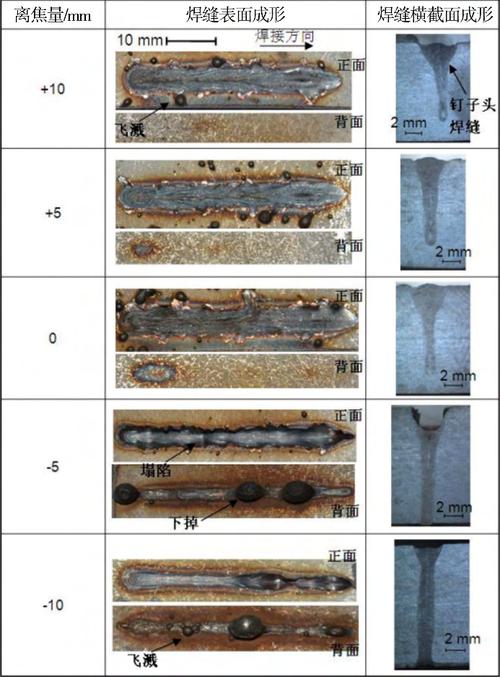

第一个是离焦量。很多新手根本不知道离焦量还要调，默认焦点在工件表面，也就是零离焦，这不对。焊外观要求高的薄板拼接，用0.5~1mm的小负离焦，焦点在工件表面以下，熔池更平整，飞溅少。做厚板深熔焊，用2~3mm的负离焦，能量集中在工件内部，熔深更大。正离焦一般只在焊表面镀层的时候用，普通焊接基本用不上。
第二个是飞溅问题。很多人说加吹气就完了，不对。吹气方向不对，飞溅直接吹到保护镜上，两三天就要换一片，成本太高。我试过把吹气嘴调整到和焊缝成30度夹角，距离熔池10~15mm，气流直接把飞溅吹到远离镜头的方向，保护镜寿命从3天直接涨到半个月。太香了。
第三个是拼接间隙。激光焊对间隙的容忍度很低，最大间隙不能超过较薄板厚的10%，超过这个值，焊缝就会下陷，强度不够。我之前做1mm不锈钢门框焊接，工装没做好，间隙留了0.15mm，结果批量生产出来一半不合格，后来改了工装夹紧，把间隙控制在0.08mm以内，问题直接解决。
哪怕激光焊变形小，长焊缝批量焊接还是会出变形。怎么办？别从头到尾连续焊，用分段跳焊法，隔一段焊一段，让应力分步释放，亲测变形量能降六成以上。
激光焊是个好东西，但真不是什么神器。选对参数，摸透脾气，才能发挥它的优势。很多时候省了选型的心思，后面就要花几倍的精力填坑。干工艺这行，不就是踩一个坑长一分记性嘛。
