本文来自一线工程师的实际经验总结，针对有一定机械基础的同行，整理了摩擦焊落地应用中的选型、参数控制和常见踩坑经验，重点聊了它在异种金属连接领域的不可替代优势。
上周刚帮车间解决了一个铝铜电极连接的烂摊子。用的就是连续驱动摩擦焊。之前这帮小子死活不信，说熔化焊一下就裂，钎焊过不了大电流，这下服了。
很多做了十几年机械加工的老工程师，对摩擦焊的印象还停留在「焊刀具顶针的粗活」，根本想不到现在新能源、航空航天领域里，摩擦焊早就成了解决很多疑难焊接问题的首选方案。
为什么说摩擦焊是「笨办法」里的好工艺
说它是笨办法，原理其实真的简单：两个焊件紧贴，一个保持旋转或者相对运动，靠界面摩擦生热，把界面加热到塑性状态，然后突然顶锻，保持压力一段时间，让界面原子扩散结合，就焊好了。
和熔化焊最大的区别，它是固态焊接，整个过程母材不熔化。就这一点，直接解决了熔化焊解决不了的大半问题。没有气孔，没有热裂纹，不会因为元素烧损改变母材性能。
我刚工作那年，碰过一个硬茬：焊40Cr棒和硬质合金顶针，要求抗弯强度不低于800MPa。换了好几种钎料，焊完要么掉顶针，要么硬质合金裂。后来试了摩擦焊，一次过。当然也踩过坑。当时第一次试，为了焊透，把顶锻压力调大了两成，摩擦时间多了两秒，结果飞边挤得太厉害，硬质合金直接崩了碎口。
现在回过头看，核心就是参数的平衡。现在行业内主流分连续驱动摩擦焊和惯性摩擦焊两种，连续驱动价格低，参数调整灵活，适合大部分批量生产场景；惯性摩擦焊转速稳定，热输入控制精准，就是贵，适合航空航天涡轮盘这类高精度要求的产品。适合自己的才对，不要盲目追高端设备。
异种金属连接，摩擦焊才是真的降维打击
只要你碰过异种金属焊接，就知道这个问题有多头疼。铝焊铜，熔化焊里铝660℃就熔化，铜1083℃才熔，熔池里成分乱得一团糟，还会生成大量脆性金属间化合物，稍微掰一下就断。钎焊呢，接头强度低，耐高温差，大电流下电阻比母材高好几倍，发热厉害，用不住。

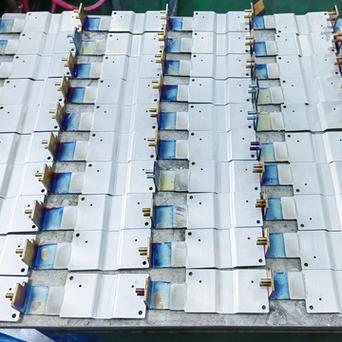

摩擦焊呢？温度控制在母材熔点以下，只有界面一薄层达到塑性状态，只有少量原子扩散，不会生成大量脆性化合物，接头强度直接拉满。现在新能源汽车的动力电池母线排，几乎都换成铝铜摩擦焊了，比钎焊成本降了三成，接触电阻还小了一半，跑大电流不发热，太香了。
说实话，我见过不止一家工厂在预处理上栽坑。焊铝钢或者铝铜，铝表面那层氧化铝氧化膜，必须喷砂或者铣掉，不然焊完接头强度直接掉三分之一。我之前接触过一家小厂，为了省工序，直接拿锯切完就焊，结果一百件成品拉强度测试，七十多件不合格，废了大几十万的料，亏到姥姥家。对吧？省小钱吃大亏，这种坑能不踩就不踩。
选型也有讲究，焊直径50mm以下的铝铜棒，连续驱动摩擦焊完全够用，成本只有惯性焊的三分之一。要是焊直径100mm以上的异种钢，精度要求高，那再考虑惯性焊也不迟。
实际生产中必须抠的几个细节
很多人学会了参数，一生产还是出问题，大部分都是细节没抠到位。
第一个就是待焊端面的平行度公差，按照GB/T 13194-2018《摩擦焊 焊件质量要求》，必须控制在0.1mm以内，接触面不平，一边先摩擦发热，摩擦热不均，肯定焊不透。我见过对刀差了0.2mm，整批工件一半接头强度不合格，翻工都翻不了，直接报废。
第二个是飞边，很多新手纠结飞边要不要切。看用途，受力结构件，飞边会造成应力集中，必须切，要是普通的连接件，不影响装配，可以留着，省工序。不过话说回来，飞边的形状就是你参数对不对的晴雨表，飞边均匀顺溜，说明参数合适，飞边一边厚一边薄，要么平行度不对，要么中心没对正，这个经验我用了十几年，百试百灵。
第三个，夹持长度。摩擦焊旋转的时候扭矩很大，夹持长度不够，工件打滑，轻则界面温度不够焊不上，重则工件飞出来，出过安全事故。我刚进厂的时候见过老工人被飞出来的小工件蹭了胳膊，缝了三针。真不是小事，夹持长度至少要达到工件直径的1.5倍，焊硬质合金这类脆性材料，还要加到两倍以上，稳。
最后，塑性层厚度，很多教科书说要控制在0.5-2mm，这个范围是对的，但不同材料还要调。我自己试下来，铝铜焊接控制在0.8-1.2mm最好，抗拉强度能达到软铝母材的90%以上，完全满足使用要求。太厚了，多余的塑性金属都挤出去，浪费能耗还容易挤裂母材，太薄了，扩散不充分，强度不够。
现在很多工厂遇到异种金属连接的难题，第一反应就是找新型钎料，试激光焊，成本涨了一大截，还不一定能用。不如回头试试摩擦焊，几十年的成熟工艺，成本不高，可靠性拉满。当然，参数不对照样翻船，多试几次，记住踩过的坑，比什么教材都管用。
