很多做机械设计的朋友，提起渗碳都觉得不就是个热处理工艺嘛，按老图纸抄参数就行。说实话，真等出了问题，哭都来不及。我干了快二十年热加工和机械设计，碰过的渗碳问题没有一百也有八十，今天把这些实打实的经验掏出来，给有基础的朋友们提个醒。
渗碳不是万能硬度buff，别乱用
很多新手的误区，只要要求表面硬度高，就往上堆渗碳。不对。
渗碳的核心，是给低碳钢或者低合金钢做表面高碳淬火+心部低碳韧性保留，这个是本质。你拿个高碳钢去渗碳，心部本来就硬，脆得跟玻璃似的，一碰就断，有啥用？
之前见过一个做电动工具输出轴的厂子，为了省成本把20CrMnMo换成45钢，还做渗碳，结果装机三个月断了一半，索赔赔到差点关门。啥道理？45钢渗碳后心部硬度能到HRC45以上，冲击韧性连10J都不到，哪里扛得住反复冲击载荷？
适合渗碳的零件，永远是那几类：承受重载、冲击、接触疲劳的齿轮、轴类、轴承圈，还有一些要求高耐磨的工装。载荷不大的耐磨零件，氮化或者高频淬火不香吗？价格便宜变形还小，干嘛非得做渗碳？
不过话说回来，也别过度保守，该用的时候就得用。比如盾构机的刀座销轴，每天承受几万次冲击，普通淬火根本用不了三个月，渗碳之后能用三年，省下来的停机更换成本，不知道比渗碳多多少倍。
核心参数坑：渗碳层深度真不是越深越好
我见过最离谱的图纸，模数2的小齿轮，要求渗碳层深度1.5mm，比0.15m的经验值整整厚了四倍。问设计为啥，说深点总没错，更耐磨。
这纯属瞎搞。渗碳层越深，内应力越大，变形越大，成本越高，甚至还会降低弯曲疲劳强度。按照GB/T 3480.5-2018齿轮渗碳的规范，渗碳层深度跟零件承受的最大切应力深度是匹配的，超过那个范围，全是负收益。

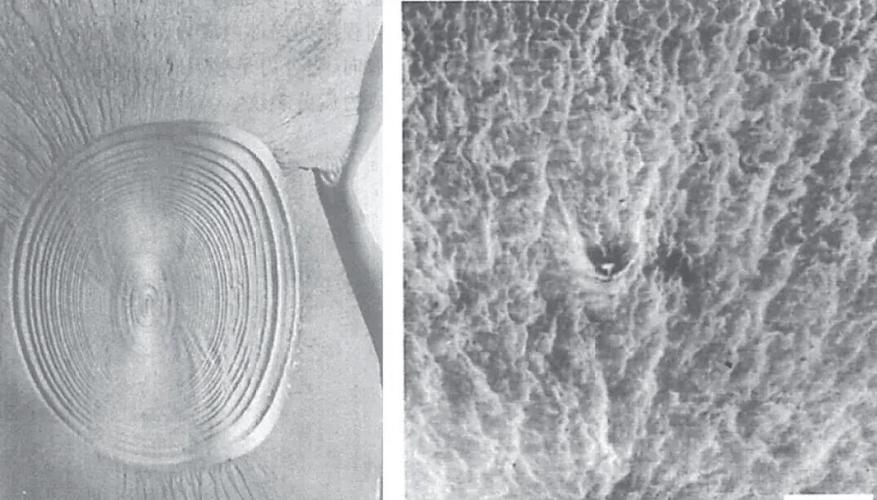

给大家说个我亲身经历的案子。之前做1.5MW风电主轴的齿轮，模数18，一开始按老经验取层深3mm，也就是0.167m，台架试验跑了1800小时，齿根位置就出现了疲劳裂纹。后来翻了DIN 17014的标准，重载接触齿轮，层深得取0.2m~0.25m，改成3.8mm之后，直接跑到一万二小时合格。差不到1毫米，差出去十年寿命。
还有个必须强调的点：图纸上一定要标有效硬化层深度，不是总渗碳层深度。很多年轻设计师分不清，标个总深度，加工厂按总深度验收，有效深度差了0.5mm，整批零件直接废。按照GB/T 10086-2019的定义，有效硬化层深度是指从零件表面到维氏硬度等于550HV处的垂直距离，这个是行业通用的定义，别搞混。
后处理的隐形坑，90%的人都栽过
渗碳完淬火就完事了？大错特错。我见过最多的问题，一个变形，一个残余奥氏体。
先说变形。同样的零件，普通气体渗碳变形量是低压渗碳的两倍都不止，很多人图便宜用普通渗碳，又不给磨齿留够变形量，最后磨完齿渗碳层都磨没了，还说渗碳工艺不行。说实话，这哪是工艺的问题，是你设计的时候没留量啊。一般来说，直径100mm以内的轴类，渗碳淬火径向变形预留0.15~0.2mm足够，直径超过300mm，得留0.3mm以上，别抠那点磨加工成本，废一件的成本够磨一百件。
再说残余奥氏体。很多标准要求残余奥氏体含量不超过15%，很多人就觉得越低越好，非要做到5%以下，又是深冷又是多次回火，成本涨了一大截。其实真没必要。你要是做承受冲击载荷的履带销，保留15%~20%的残余奥氏体反而能吸收冲击能量，提高寿命。只有高接触应力的精密齿轮，才需要把残余奥氏体控在10%以内。得看你的使用场景，别教条。
还有个血泪教训，我刚工作那年碰过一次：一批汽车后桥齿轮，渗碳淬火后进厂检验全合格，发往东北冬天放了半个月，开箱裂了三分之一。查了三天三夜才找到原因，渗碳后淬火冷速不够，残余奥氏体超过25%，零下二三十度的低温下，残余奥氏体自发转成马氏体，体积膨胀了差不多3%，内应力直接把齿轮撑裂了。后来加了一次-80℃深冷处理，再也没出过这事。这个坑，我记到现在。
渗碳玩的就是匹配，你的载荷多少，用什么材料，要什么寿命，对应什么参数。别想当然拍脑袋，也别死抱着标准不放，多结合实际工况调整，少踩点坑，比什么都强。
