上周跟一个做重卡变速箱的老友喝酒，他拍着桌子骂供应商给的同步器锥环，三万公里就磨穿了——之前用渗碳，成本降不下来，换了便宜的碳氮共渗反而拉胯。说实话，这不是工艺的锅，是他没摸透碳氮共渗的脾气。
本文面向有一定基础的机械工艺工程师，分享我做了十几年热加工攒下的实际经验，不讲空泛的理论，只说落地能用的干货。
什么时候选碳氮共渗，别瞎用
很多人分不清碳氮共渗和软氮化，也搞不清和渗碳的区别。一般工程上说的碳氮共渗，指的是中温碳氮共渗，温度在820-880℃区间，以渗碳为主、渗氮为辅，和低温560-580℃以渗氮为主的软氮化完全不是一回事，变形控制能力和硬化层深度都差很多，别搞混。
它比渗碳好在哪？温度更低，晶粒不容易长大，淬火变形量能比渗碳小30%-50%，工序上可以渗完直接降温淬火，不用重新加热，省电费省时间，综合成本能降10%-15%。

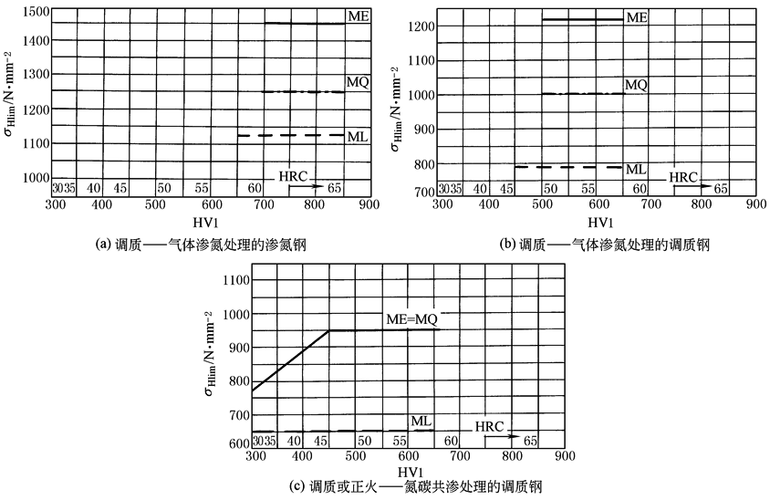

哪些场景适合用？那些要求表面硬度达到HRC58-62，心部韧性保持在AKV≥40J，同时整体变形要求控制在0.05mm以内的中小尺寸精密结构件，才是碳氮共渗发挥优势的主战场。汽车变速箱齿轮、摩托车发动机凸轮轴、同步器锥环、小型轴承套圈，这些现在用的最多。
不过话说回来，要是层深要求超过1.5mm，大模数重载齿轮，我劝你老老实实做渗碳。碳氮共渗渗速比渗碳慢三分之一，硬做深渗层不仅成本反超渗碳，氮含量还容易控不住出问题。别贪便宜瞎换工艺。
核心参数卡不对，全白干
做碳氮共渗，核心就是三个参数：氮势、碳势、温度。卡不准这几个，再好的设备也出不了合格活。
首先是氮势，对应的就是成品表层的氮含量。我做过上百组试验，表层氮含量控制在0.2-0.4%之间绝对是黄金区间。低于0.2%，氮的强化作用出不来，硬度和耐磨度和渗碳没区别，白瞎了渗氮的成本。超过0.5%，表层一定会析出连续网状氮化物，脆得跟干了的石膏似的，一受力就崩，一磨损就掉块。我之前在重庆帮一家出口齿轮厂做工艺整改，有批1200件转向齿轮，就是氮势多控了0.1，氮含量到0.58%，整批报废，赔了小几十万，那叫一个心疼。
然后是碳势，一般控制炉内碳势在0.8-1.05%，对应成品表面碳浓度0.75-0.9%，正好是过共析区加少量共析组织，耐磨够，韧性也不拖后腿。碳别太高，超过1.1%，表层网状碳化物出来，照样脆。
温度呢，常用的840-860℃就够，适配最常用的20CrMnTi、20Cr这类低碳合金结构钢。要是你用的是20CrNiMo这种淬透性好的材料，想要层深到1mm以上，最多升到880℃，别再高了。温度超过900℃，氮原子渗进去反而会逸出，还会导致奥氏体晶粒长大，心部韧性直接掉三分之一，性能还不如渗碳。

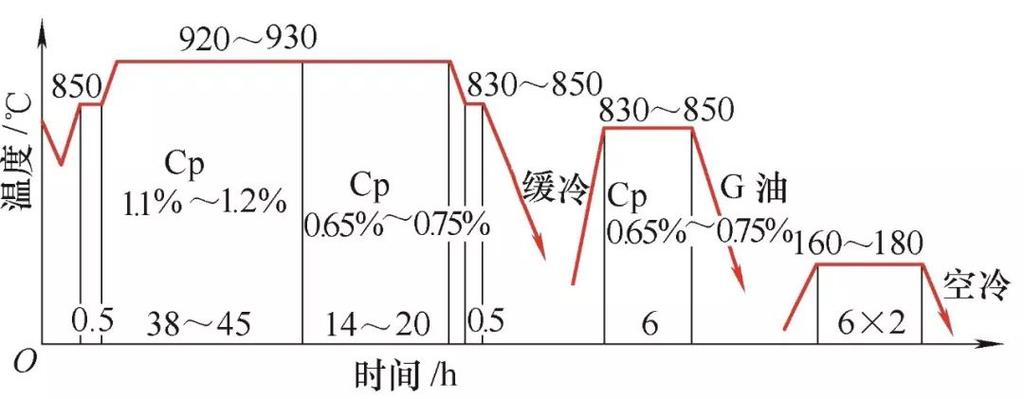

保温时间按层深算，渗速大概是0.1-0.15mm每小时，比渗碳慢三分之一左右，要0.8mm层深，就得6-8小时保温，别图快压缩时间，省那两个小时电，层深不够，出了问题赔的更多。
最常见的几个坑，我替你踩过了
做了十几年，见过太多碳氮共渗出问题，其实都不是工艺本身的问题，都是细节没注意。我把最常见的几个列出来，你避开就少赔很多钱。
第一个，原材料本身含氮量超标。开头说的我那个重卡老友的问题，就是栽在这。他图便宜进了一批小钢厂用回收废钢炼的20CrMnTi，原材料氮含量就到了0.08%，比GB/T 3077标准要求的≤0.03%高了快两倍，再一渗氮，表层氮直接到0.6%，当然三万公里就磨穿了。进厂材料一定要抽检氮含量，别嫌麻烦，省那点检测钱不够赔一次的。
第二个，排气不彻底。井式炉做碳氮共渗，装完炉升温前期一定要把排气阀打开充分排气，要是炉里残留的氧气排不干净，会和通入的甲烷、氨气反应，消耗渗剂，碳氮势死活上不去，最后表层硬度不够，磨完就软。
第三个，氨气流量乱开。很多老师傅觉得多通点氨气渗氮快，效果好，纯属想当然。1立方炉容，氨气流量控制在0.2-0.3立方每小时就够，按炉容算就是0.2倍炉容每小时，这个数记下来直接用。通多了不仅浪费氨气，还会导致炉压波动，渗氮不均匀，局部氮含量超标出缺陷。
第四个，渗完缓冷再淬火。很多厂为了凑生产班次，渗完了把零件拿出来缓冷，第二天再加热淬火，这不纯纯没事找事吗？缓冷的时候，表层过饱和的碳氮会析出网状碳氮化物，哪怕你重新加热淬火，也消不掉这种网状组织，硬度和韧性永远不合格。要么渗完直接降温淬火，要是真的要停，缓冷之后一定要先做一次高温回火，再重新加热淬火，多两道工序，成本上去了，还不如直接淬。
第五个，磨加工留量太大。碳氮共渗的硬化层本来就大多在1mm以内，高硬度的高碳氮浓度层都在最表层，你单边磨量留个0.3mm上去，把好东西全磨没了，剩下的都是低浓度层，当然不耐磨。一般单边磨量控制在0.1-0.15mm最多，精度要求再高也别超过0.2mm。
碳氮共渗从来不是渗碳的廉价替代品，它是针对中小尺寸精密耐磨件量身定做的改性工艺。摸透它的脾气，卡准参数，避开坑，既能降成本，还能拿到比渗碳更好的变形精度，何乐而不为。
