发黑是机械行业最常用的表面防锈处理工艺之一，看起来简单，实际设计和加工中踩坑的概率极高。本文结合十几年工程实践中的真实案例，梳理发黑工艺的选型逻辑和常见踩坑点，给有一定基础的工程师做设计参考。

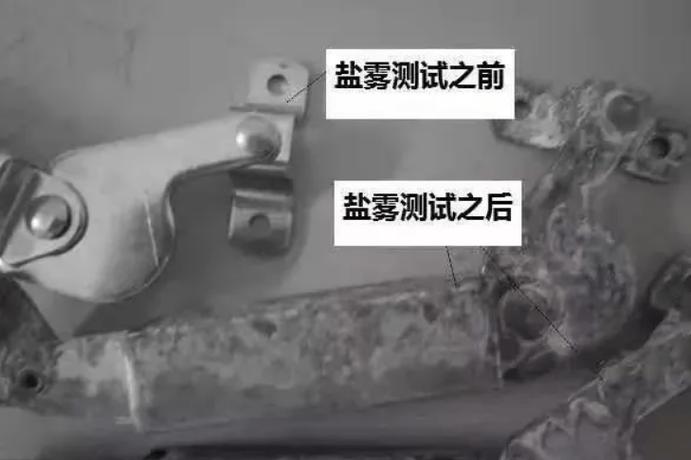

去年底对接一款商用车转向节项目，刚出完样就翻了车。客户要求发黑处理，图纸只标了「表面发黑」四个字，供应商图便宜选了最便宜的常温发黑，结果盐雾试验1小时就出了大面积红锈，距离客户要求的5小时差了老远。几十万的样件差点全废，折腾了快一个月才整改完。
说实话，很多做设计的都觉得发黑是个不起眼的小工艺，不值得花心思抠细节，对吧？可就是这种不起眼的小地方，出了问题就是大麻烦。
别搞混：发黑不是只有一种
很多新人的认知里，发黑就是把零件泡进药水里染黑，完事。不对，行业内主流的发黑工艺分两种，完全不同的体系，符合的标准也不一样，按照GB/T 15519-2015《化学转化膜 钢铁黑色氧化膜 规范和试验方法》，两种工艺的性能差了不止一点。
第一种是高温碱性发黑，也叫传统发黑，工艺温度稳定在135℃-145℃，槽液配比一般是氢氧化钠600-700g/L，亚硝酸钠100-200g/L，反应生成的是四氧化三铁氧化膜，膜厚1-3μm，结构致密，孔隙率低，防锈能力远好于常温发黑。
第二种是常温发黑，也叫低温发黑，大多是硒铜系配方，工作温度15℃-35℃，不需要加热，成本低效率高，反应生成的氧化膜膜厚只有0.5-1μm，孔隙率高，防锈能力差很多。
很多小加工厂现在主推常温发黑，报价能比高温发黑低三分之一，不少甲方图便宜就选了，出问题的十有八九是这种。
设计选型：不同场景该选哪种发黑
选型核心就是看两个指标：防锈要求和零件精度要求，没有说哪种一定好，只有适合不适合。
如果是内部不外露的零件，不需要长期防锈，只是为了防腐蚀和美观，比如机箱内部的连接螺丝、设备内部的定位销，用常温发黑足够了。成本低，加工快，几公斤小零件一天就能出，变形量几乎可以忽略，对精度影响极小。
要是零件外露，需要至少3个月以上的库存防锈，或者在潮湿环境下工作，比如农机的连接销轴、商用车底盘的转向零件，必须选高温发黑。合格的高温发黑做完全封闭处理，盐雾试验能达到4-8小时，常温发黑大多只能撑1-2小时，差了四五倍。
上次那个转向节项目的坑，本质就是选型错了。设计只写发黑，没写类型也没写盐雾要求，供应商自然选最便宜的。这里一定要记牢：设计图纸必须标注清楚发黑类型+盐雾试验要求，不能只写「发黑」两个字。
还有一个很少有人提的点：变形。高温发黑要在140℃的碱液里泡十几分钟，薄壁零件、钣金冲压件，壁厚小于2mm的，很容易发生翘曲变形，我见过一家厂做1mm厚的发黑钣金支架，出来翘曲度超了0.12mm，原来要求是0.05mm以内，整批报废。这种精度要求高的薄壁件，老老实实选常温发黑，变形量控制在0.02mm以内，完全没问题。
没人会主动说的踩坑细节
我刚工作那年踩过一个大坑，现在想起来还心疼。当时做一个液压系统的高精度定位销，要求是φ8h6，公差0~+0.009mm，我没考虑发黑膜厚，直接按公称尺寸标的公差，结果发黑完轴径变成了φ7.991，直接超差，整批200个销子全废，扣了我大半个月工资。
这个细节说破了很简单：发黑是长膜，相当于在零件表面多了一层东西，所以内外径尺寸都会变。轴的尺寸会变大，孔的尺寸会变小。刚才说的，高温发黑膜厚1-3μm，常温是0.5-1μm，高精度配合面一定要提前留好膜厚余量，轴径做到公差上限，孔做到公差下限，不然做完百分百超差。
还有预处理。很多设计只写发黑，不要求预处理，要是零件热处理后带氧化皮，加工厂不喷砂不酸洗直接发黑，出来颜色一块深一块浅，花得不行，根本没法用。对于热处理后的零件，一定要在技术要求里加一条：发黑前清除所有氧化皮、油污。
更重要的是封闭处理。不做封闭的发黑，等于没做防锈。我见过太多小加工厂，发黑完冲清水就发货，根本不浸防锈油，这种零件你放仓库半个月，保证长满红锈。正规流程是发黑后必须浸脱水防锈油，要求高的还要做钝化封孔，这个一定要写在图纸要求里，别给加工厂省工序的空间。
还有高强度钢的氢脆问题。硬度超过HRC35的高强度零件，做高温碱性发黑的时候，氢会渗入基体，容易引发氢脆开裂，这种零件发黑之后必须做除氢处理，190℃左右保温2小时，这个要求很多设计根本想不到，结果零件装机大半年断裂，查半天都找不到原因。
发黑说穿了就是一层不起眼的防锈氧化膜，没有多高的技术门槛，但就是考验设计的细心。把要求写清楚，把余量留够，不给偷工减料留空间，就能避开绝大多数坑。做工程嘛，把小事做细，比什么都强。
