摘要：滚压是一种通过塑性改性提高工件表面性能的冷加工工艺，在汽车、航空、液压等领域应用极广，但多数有一定基础的工程师对滚压的理解只停留在基础定义，本文结合我十多年工艺开发的实操经验，讲透滚压应用中的坑点、选型逻辑和参数调整方法。
滚压的核心价值，远不止提高光洁度
很多人提到滚压，第一反应就是“抛亮表面”，对不对？其实不对，滚压最核心的价值，从来都不是替代抛光或者磨削的光洁度，而是给工件表面引入残余压应力，从根上提高抗疲劳强度和耐磨性能。
我早年做汽车后桥半轴工艺开发，原来用磨削加工，半轴花键位置的疲劳寿命台架试验，平均只有12万次循环，达不到主机厂15万次的要求。换了滚压工艺之后，什么都没改，只是把终加工换成外圆滚压，寿命直接干到52万次。
按照GB/T 25153-2010滚压加工机床的精度规范要求，合格的滚压加工能让工件表面硬度提高10%-30%，疲劳寿命提高2-5倍，这个增益，你换任何热处理工艺，成本都要翻几倍，滚压只要走一刀就搞定。
当然，滚压的表面质量也确实能打，预加工做到Ra3.2，滚压后直接能到Ra0.4-Ra0.8，精度能稳定在IT6-IT7级，对于很多不需要高精度磨削的回转件，直接省掉磨工序，省时间省成本。
滚压参数选型，我踩过的三个致命坑
说实话，刚做滚压工艺那会，我也抄手册参数，踩了大坑，废了十几根成品半轴，心疼了快半个月。给大家把最容易踩的坑列出来，别再栽跟头。
第一个坑：进给量选太大。很多手册上写外圆滚压进给量可以选0.1-0.3mm/r，我一开始直接选了0.2mm/r，结果滚完粗糙度直接掉到Ra3.2，完全不符合要求。后来试了十多次才摸清楚，绝大多数数控车加工，进给量要控制在0.05-0.15mm/r之间，要求粗糙度越低，进给量就要越小，我现在做Ra0.8要求的工件，一般都选0.08mm/r，从来没出过错。

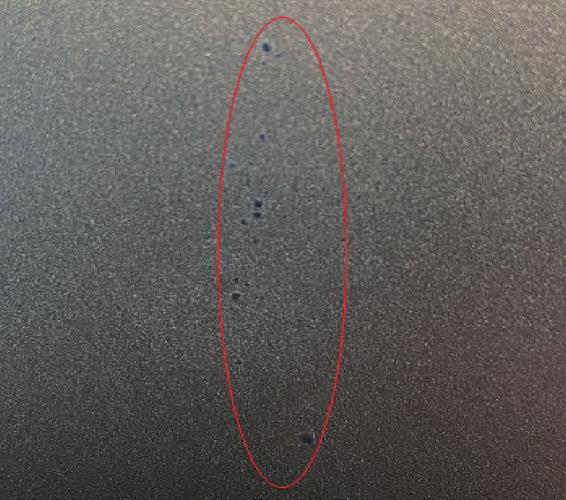

第二个坑：滚压余量留错了。很多人觉得滚压要多留点余量，压的深效果才好，大错特错。过度滚压会让表面塑性变形过量，直接起皮、胀径，直接报废。我试过给100mm直径的半轴留0.1mm滚压余量，结果滚完外圆胀了0.06mm，直接超差。正确的余量怎么留？很简单：外圆滚压余量取预加工直径公差的1/3-1/2，比如直径公差0.1mm，留0.03-0.05mm就刚好，足够滚透，也不会变形超差。
第三个坑：滚轮材料瞎凑。很多小厂为了省成本，用Cr12做滚轮，滚低强度钢还行，滚抗拉强度大于600MPa的高强钢，用个三五百件就压崩工作面，尺寸直接飘出公差。滚高强钢或者批量生产，一定要用硬质合金滚轮，硬度要达到HRC62以上，虽然贵一倍，但是寿命能翻十倍，算下来反而更划算。
不同场景的滚压选型逻辑
滚压分很多种，外圆、内孔、螺纹，应用场景不一样，选型逻辑完全不同。
比如现在液压行业很火的油缸内壁滚压，原来都是绗磨，现在换成滚压，粗糙度能到Ra0.2，耐磨性能提高一倍还多，但是要注意，内孔滚压一定要用液压涨芯式滚压器，涨紧力要可控，不能用老式的机械式涨紧，靠扳手拧，每一次涨紧力都不一样，滚出来的内径公差波动能到0.05mm，根本没法用。
再说说螺纹滚压，现在高强度汽车螺栓，10.9级以上的，全都是滚压出来的，没人用车削。为什么？滚压是无切削加工，金属纤维没有切断，螺纹强度比车削高30%以上，疲劳寿命也高很多。这里给大家一个我用了十几年的胚料直径计算公式，比手册上复杂的换算准多了：d ≈ d1 + 0.7H，d是胚料直径，d1是螺纹小径，H是原始三角形高度，误差不会超过0.02mm，直接用就行。
不过话说回来，不是所有材料都适合滚压。塑性太差的，比如硬度HB超过280的灰铸铁，滚压的时候表面容易崩裂，效果很差；塑性太好的纯铝、紫铜，滚压容易粘滚轮，要想用滚压，得换硫化植物油做润滑剂，不能用普通乳化液，能解决大部分粘辊问题。
还有设备，很多人忽略设备刚性的影响，同样的参数，你用刚性好的数控车滚压，和用一台十几年的旧普通车床滚压，结果完全不一样。旧设备刚性差，滚压力一大就振，所以参数得往小了调，滚压力降个20%-30%，进给量也降一点，才能出合格的活。
小结
滚压不是什么高深的黑科技，就是一个性价比极高的冷加工工艺，但是细节差一点，结果能差出好几倍。多试几次，摸清楚自己设备、材料的脾气，就能把滚压用的得心应手，帮你解决很多疲劳寿命、表面质量的难题。
