摘要：接触刚度是机械结合面最容易被忽略的核心参数，多数动态设计、精度设计的误差都来源于此。本文结合工程实际案例，梳理接触刚度的核心影响因素和落地计算方法，给有基础的机械工程师提供可直接复用的设计参考。
我去年碰过一个项目。折腾了快一个月。最后扒拉出来的问题，居然是所有人都忽略的接触刚度。

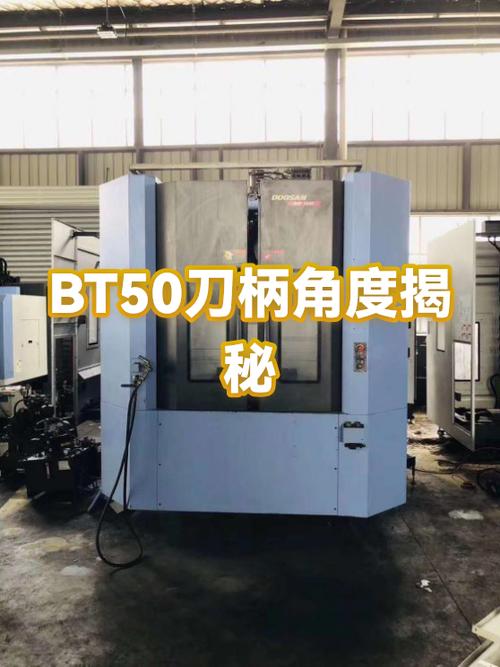

当时做一台20000rpm的高速电主轴，设计仿真出来的一阶模态是180Hz，完全符合要求。结果装完机做测试，只有112Hz。振动超标，根本达不到精度要求。全团队拆了装装了拆，换了轴承，调了动平衡，都没用。最后还是一个退休的老专家提醒，算刀柄和主轴的接触刚度了吗？
我们建模的时候，直接把主轴和刀柄绑成了刚性体。就这一步，差了快70Hz。
为什么接触刚度是多数机械动态设计的隐形暗坑
很多工程师做设计，算刚度的时候只算零件本身的结构刚度，默认两个零件贴在一起就是刚性连接。这在低速低精度的设备上可能凑合用，但是只要涉及高速、高精度、振动要求，直接出错。
说白了，任何两个零件的接触表面，不管加工得多么平整，都是微凸体拼成的，实际接触面积只有名义接触面积的百分之几到百分之几十。载荷都是靠这些微凸体传递的，变形肯定比整块材料大很多。接触刚度，就是衡量接触表面抵抗变形能力的量，你要是不算，整体刚度算出来肯定比实际高很多，模态自然不对。
不光是机床，新能源汽车的传动齿轮配合、电池包螺栓连接结合面、机器人关节的连接面，哪个都躲不开。我见过电池包设计因为没算结合面接触刚度，仿真出来的振动频率远高于实际，路试的时候正好共振，把连接件震裂了，最后改设计花了大几百万。
接触刚度的核心影响因素，别只盯表面粗糙度
很多新手一提接触刚度，第一反应就是表面粗糙度越细，刚度越高。这话没错，但不全对。影响最大的其实是接触压强（预紧力），其次才是粗糙度、材料配对、加工纹理。
预紧力越大，更多的微凸体被压变形，实际接触面积变大，接触刚度就跟着涨。但涨到一定程度就饱和了，再加大预紧力，刚度涨得非常慢。经典赫兹接触理论里，球形接触的法向接触刚度公式是： $$k_n = \frac{4E R^{1/2} \delta^{1/2}}{3(1-\mu^2)}$$ 这里面E是弹性模量，R是接触曲率，δ是法向变形量，μ是泊松比，公式本身很清晰，也符合实测结果。
再说粗糙度，很多设计师为了提高刚度，盲目把粗糙度做到Ra0.2，其实同预紧力下，Ra1.6和Ra0.2的接触刚度差不到10%，加工成本翻三倍都不止，完全是无用功！不信你去查GB/T 38530-2020 机械产品结合面接触刚度测定，里面的实测数据写得明明白白。
还有个很少有人提的点：表面纹理方向。刨削加工的导轨，纹理顺着滑动方向和垂直滑动方向，接触刚度能差25%。纹理方向和受力方向垂直的时候，刚度更高，这个细节很多设计手册都没写，踩坑的人一抓一大把。
材料配对也很关键，同样粗糙度同样压强下，钢对钢的接触刚度比钢对铸铁高20%左右，钢对铝合金能高40%以上，选型的时候要算进去。

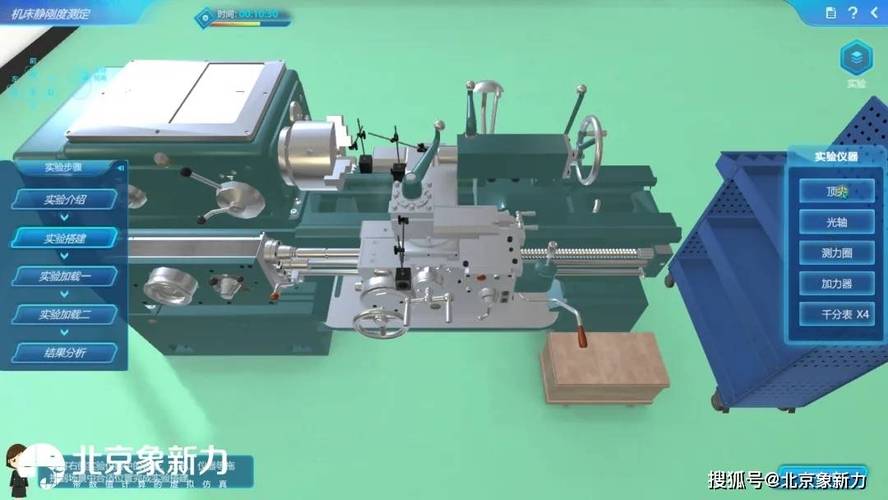

工程设计里怎么算接触刚度？落地的方法不是只有仿真
说实话，现在很多工程师一上来就开ANSYS，其实仿真里的接触刚度设置本身就是个大坑。默认的接触刚度系数是把接触当成近似刚性，算出来的结果和我们当年那个主轴项目一样，差到没边。
给大家三个能直接用的落地方法，都是工程上验证过的：
第一，固定连接结合面，直接查经验值。机械设计手册里有现成的单位面积接触刚度，比如压强1MPa的时候，钢-铸铁结合面的单位法向接触刚度大概是1.2×10⁹~2.5×10⁹ N/m³，钢-钢是2.0×10⁹~3.5×10⁹ N/m³，你算出来总刚度直接乘名义接触面积就行，误差能控制在15%以内，够大多数设计用。
第二，滚动接触类，比如滚动导轨、滚珠丝杠、滚珠轴承，直接找厂家要。正规厂商的样本都会给不同预紧力下的接触刚度，或者给经验公式kₙ = C·Fⁿ，C是系数，n一般在0.6~0.8之间，直接代入算就行，比你自己瞎仿真准多了。
第三，做仿真的时候怎么设？先算结合面的平均压强，查经验刚度，折算成接触单元的法向刚度系数，别用默认值。我当年那个主轴项目，后来把刀柄主轴结合面的接触刚度按实测经验加上，仿真出来的一阶模态118Hz，和实际测试的112Hz误差不到6%，直接解决问题。
不过话说回来，要是你的项目对精度要求很高，别省那点测试钱。做个简单的锤击模态试验，测出来的刚度最准，一次测试几万块，省下后续改设计的几百万，太值了。
做机械设计这么多年，我最大的感受就是，越隐形的参数越关键。接触刚度看不见摸不着，不像零件尺寸、材料强度那样摆在明面上，但偏偏就是它，决定了你的设计能不能达到要求。多留个心眼，建模的时候别忘了那一层看不见的接触，就能少踩很多没必要的坑。
