摘要：很多中级工程师做设计，总把刚度和稳定性混为一谈，算完变形没问题就拍板，等到试机出了抖纹、精度崩了才回头找问题，平白耽误工期成本。这里都是实际做项目攒下的干货，不讲空泛的理论，只说你能直接用的判断方法和避坑经验。
别把刚度当稳定性，90%的中级工程师都错在这里
什么是刚度？刚度是结构受载后的弹性变形量，变形越小刚度越高。那稳定性呢？稳定性是结构保持原有平衡形态的能力，一旦失稳，根本不是变形大一点的问题，是直接崩溃——要么是突发的屈曲变形，要么是持续的振动发散，零件直接废了，设备都能撞坏。

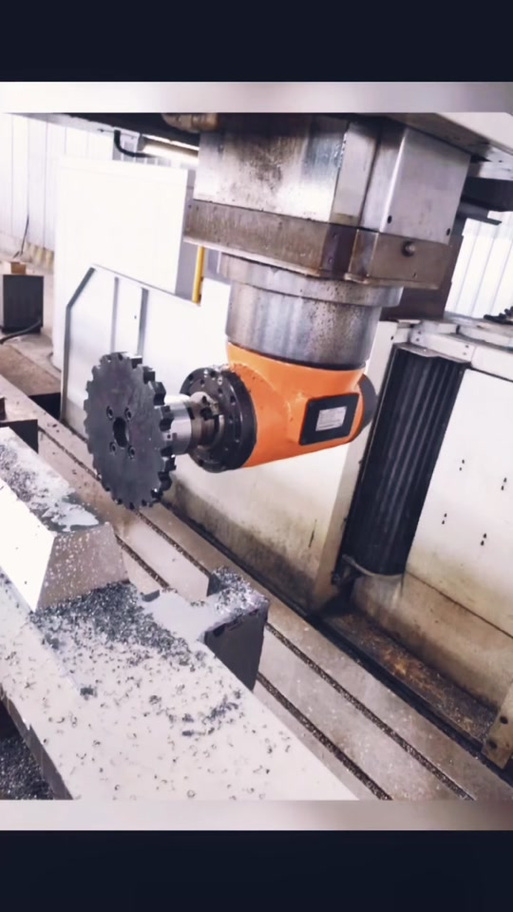

前年我们做一台12米长的龙门铣横梁，设计的时候刚度验算过，静态变形才0.12mm，完全符合GB/T 19362.1-2018的要求，所有人都觉得没问题。结果试切的时候，只要切深超过2mm，横梁就开始抖，刀纹全是波浪，根本没法用。
没人想得到是稳定性出问题。我们拆了横梁打应力，才发现横梁的筋板布置错了，中间受载后整体发生侧屈，属于典型的整体失稳，刚度够，但稳定储备不够。
那怎么区分什么时候要算刚度，什么时候必须算稳定性？很简单，只要是长细比大于10的受压构件，不管刚度够不够，必须算稳定性。别偷懒，偷懒就是给后续埋雷。
压杆稳定计算里，最容易错的参数你肯定踩过

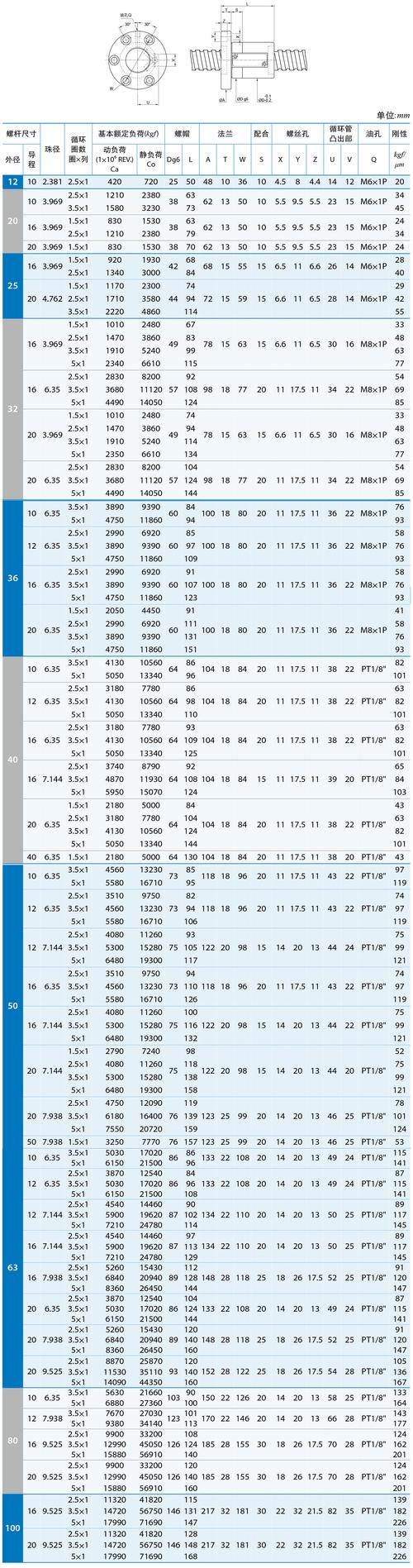

做丝杠、立柱、动压杆这些受压构件，绕不开欧拉压杆稳定公式：
Fcr = π2EI / (μL)2
公式大家都背得下来，但是90%的人在这里栽跟头——长度系数μ选错了。说实话，很多人图省事，不管什么支撑方式直接选μ=1，算出来的临界力比实际大了一倍都不止，你说能不出事吗？
我刚带的徒弟去年做新能源电池模切机的动压杆，长1500mm，一端固定一端浮动支撑，他直接选μ=1，算出来临界力是120kN，实际工作载荷是80kN，他说稳定储备够了。结果试机的时候，模切压力一加上去，杆直接弯了，模具撞坏了一块，损失小十万。
后来我让他改μ，一端固定一端铰支（浮动支撑本质就是铰支）μ取0.7，重新算出来临界力才73kN，比工作载荷还低，当然失稳。最后改成两端固定支撑，μ取0.5，临界力升到144kN，再试机一点问题都没有。
这里说个行业通用的经验，稳定储备系数最少留1.5-2，不要卡着线走，你永远不知道装配的时候会有多大的安装误差，材料会有多少缺陷。
装配和工艺里的隐形稳定性隐患，你防不住
就算你设计算得没问题，工艺和装配不对，照样失稳。说个我自己刚入行的糗事。当年做一台小型立式车床，机架是焊接的，那时候赶工期，焊完直接机加工，没有做去应力时效，装配完试机一切正常，客户拉回去用了八个月，突然打电话说精度崩了，车出来的圆变成椭圆了。
我跑过去拆开机床一查，机架主梁的焊缝残余应力释放，发生了缓慢的屈曲变形，导轨面歪了0.3mm，整个结构稳定破坏了。最后只能把机架拉回来重新时效，重新磨导轨，来回折腾了一个多月，钱没赚还赔了不少。
从那以后，我做任何焊接受压结构，要求必须做两次去应力：焊后一次，机加工粗加工完再做一次。别嫌麻烦，这点成本比起返工真的不值一提。
还有一个坑，就是导轨安装的垫铁，很多工厂为了快，垫铁用斜铁塞一塞就完事，垫不实，局部悬空，导致导轨受力不均匀，运行时间长了，局部应力超过临界值，就会出现失稳抖振。这个问题很隐蔽，出了问题你半天查不出来，很多人以为是丝杠问题，换了丝杠还是抖，最后拆导轨才发现垫铁空了一半。
稳定性这事儿，从来不是图纸上算完数就结束了。它藏在参数选择里，藏在工艺要求里，藏在装配的细节里。你多留一分心，多查一遍，就能少踩一个大坑。
