摘要：很多机械设计里，振动问题追根溯源都和阻尼设置不对有关。本文结合十多年机械结构设计的项目经验，从实际踩坑、选型到仿真赋值，讲透阻尼在工程里的真实用法，给有基础的工程师做设计参考。
为什么你算的振动总是和实际对不上？
做结构设计，大家都习惯把刚度、强度算得门清，对阻尼呢？大多一笔带过。 反正就是个虚拟的修正项，仿真里填个0.05就完事了，对吧？

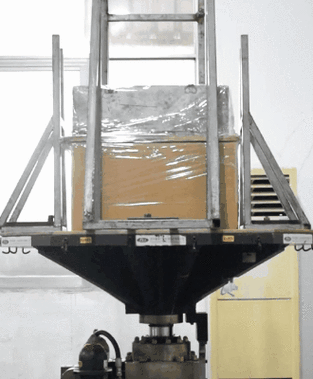

我刚入行那会也这么干。直到前年做一台高速包装机的横封机构，仿真出来振幅稳定在0.1mm，完全符合要求。样机装起来一开机，整个机台都在抖，测出来振幅快1mm，差了整整十倍。 找问题找了半个月，动刚度改了三版，还是不对。最后翻轴承手册才发现，我们用的带预紧的滚柱轴承，本身的接触阻尼比我们瞎填的0.05大了四倍，加上导轨的摩擦阻尼，整个系统的阻尼根本不是常数。
很多人对阻尼的理解还停留在「材料的内耗」，实际上工程里的阻尼分好几种，每一种的量级都差得远。材料阻尼是金属内部晶体错位产生的内耗，钢的阻尼比一般只有0.001-0.008，几乎可以忽略。真正贡献阻尼的，是结构阻尼——也就是不同零件接触面之间的摩擦、滑移耗散的能量，还有你额外加上去的附加阻尼，比如阻尼橡胶、液压阻尼器这些。
接触面越复杂，连接方式越多，阻尼越大。焊接结构阻尼小，螺栓连接就大一点，如果是接触面有涂层、有橡胶垫，那阻尼能翻几十倍。
不同场景下的阻尼选型和踩坑实录
需要加阻尼的场景太多了，从机床的抗振到新能源汽车的NVH，都离不开。说几个我踩过的大坑，给大家提个醒。

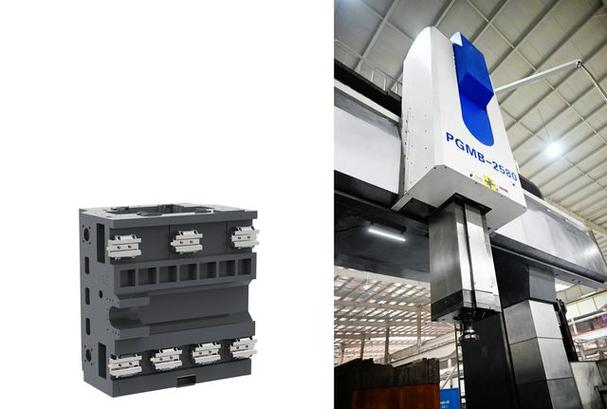

之前做立式加工中心的滑枕抗振设计，要求刀尖振幅小于0.01mm，刚度算够了，还是振。我们当时想当然加了一层高阻尼丁基橡胶板夹在滑枕和导轨滑块之间，想着损耗因子够大，肯定能把振动压下去。 结果呢？说起来都是泪，机床连续运转四个小时之后，滑枕摩擦生热，温度升到70度，橡胶的玻璃化转变温度刚好就在65度，变软了，刚度直接掉了30%，刀尖摆差超了三倍，废了两套样机，心疼得我半个月没睡好。
选型这里，核心不是找损耗因子最高的，是找你工作温度范围内损耗因子稳定的。按照GB/T 10054.1-2017《机床 液压阻尼器 第1部分：技术条件》的要求，阻尼元件的损耗因子波动在工作范围内不能超过20%。我后来换了丙烯酸酯阻尼材料，玻璃化转变温度调到80度，虽然常温损耗因子比丁基橡胶低一点，但是整个工作区间都稳定，最后测试振幅刚好卡在0.008mm，达标了。
还有一种常见场景，就是机器人关节的阻尼选型，很多人喜欢选大阻尼的液压阻尼器，觉得抗振好。实际上大阻尼会降低关节的响应速度，反而会导致轨迹跟踪误差变大。这里的权衡点就是：你要的是抑制共振峰值，还是要降低动态误差？一般来说，关节阻尼比控制在0.1-0.2就够了，没必要太大。
仿真里怎么给阻尼赋值才靠谱？
说实话，我见过90%的新手做瞬态振动仿真，全模型统一给0.05阻尼比，这完全是碰运气。 不同部件的阻尼差一个数量级都很正常，瞎填能对才怪。
这里给大家一个工程上实用的赋值方法，按部件给阻尼，不要全模型统一：
- 整块的钢材铝合金焊接件：阻尼比取0.02-0.04
- 螺栓连接的装配结构：阻尼比取0.03-0.06
- 带接触界面的滑动/滚动连接：阻尼比取0.05-0.1
- 粘弹性阻尼材料、橡胶隔振器：阻尼比取0.2-0.5
用瑞利阻尼的话，公式也别瞎套。很多教材里说瑞利阻尼只和刚度有关，直接把α设为0，那只适合高频段。正确的计算是针对你关心的共振区间： \[ C = \alpha M + \beta K \] \[ \alpha = \frac{2 \xi \omega_1 \omega_2}{\omega_1 + \omega_2}, \quad \beta = \frac{2 \xi}{\omega_1 + \omega_2} \] 这里ω₁和ω₂是你最关心的前两阶共振频率，ξ就是刚才说的对应阻尼比，算出来的阻尼在你关心的区间内都是准的，不会差太多。
不过话说回来，仿真赋值再准，也不如实测一次。我现在做重要项目，都会先做个小试样的锤击模态，反推出来实际的阻尼比，再放到仿真里用，误差一般都能控制在10%以内，比瞎填靠谱太多。
阻尼从来不是设计里可有可无的修正项。它是藏在振动背后的调谐密钥，选对了，能帮你解决很多刚度强度解决不了的问题。选错了，就是藏在图纸里的隐形炸弹，不知道哪天就炸了。 多花半天核对一下参数，抽时间做个简单测试，别偷懒，少踩坑。
