摘要：不少机械设计故障根源都来自受迫振动，很多中级工程师能背公式，却摸不透工程里的设计坑。本文结合现场处理的实际故障，梳理受迫振动在工程设计里的核心要点和控制方法，都是一线踩出来的经验。
上个月去现场处理一台315kW的循环水泵，试车半小时，弹性柱销联轴器直接裂成三块。连接底座的M24螺栓全断了。拆下来看，基础混凝土都掉了一块，吓死人。
查了三天，最后发现主机厂设计底座的时候，把电机的激振频率算错了1Hz，底座固有频率刚好落在共振区，说白了就是受迫振动把结构干碎了。
说实话，我刚入行的时候也把受迫振动和共振混为一谈，直到这次蹲在泵边看着跳的压力表，才明白书本知识离工程设计差了十万八千里。
别把受迫振动和共振混为一谈——很多人入行五年还搞混
简单说，自由振动是初始给个扰动，之后没有外力，振动靠初始能量，慢慢被阻尼耗散掉就停了。受迫振动不一样。它是持续有外界激振力周期性做功，只要激振力不消失，振动就不会停。

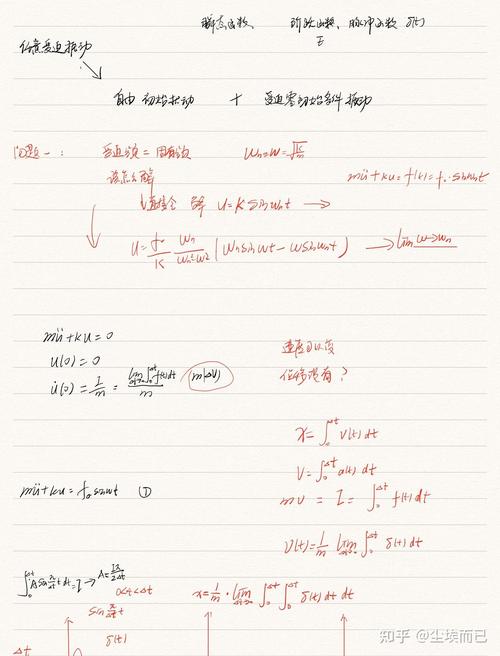

稳态受迫振动的微分方程写出来就是：mẍ + cẋ + kx = F₀sinωt。公式里各项大家都认识，m是系统质量，c是阻尼，k是刚度，F₀是激振力幅值，ω是激振角频率。
稳态振幅公式就不堆了，核心结论说清楚就行：振幅大小取决于激振力大小、激振频率和系统固有频率的比值，还有阻尼大小。

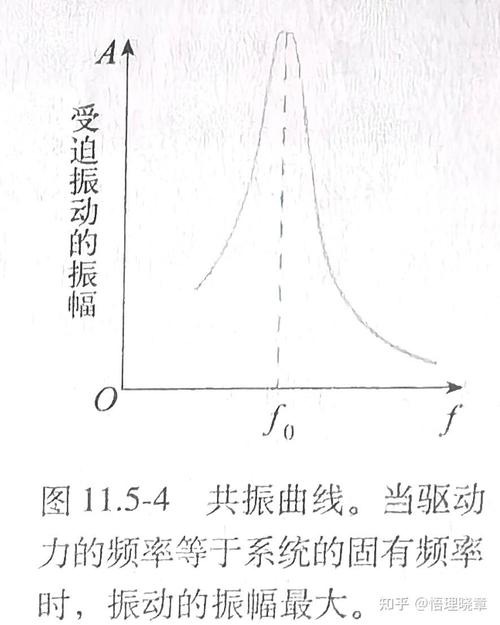

大部分人只记得，当激振频率等于固有频率的时候会共振，振幅最大。那是阻尼趋近于零的时候才对。实际工程里阻尼永远存在，振幅峰值会往高频偏移一点，阻尼越大，偏移越明显，峰值也越低。
这个点有多重要？上次有个做风机的朋友，设计的时候按照λ=1算共振振幅，实际做出来振幅比计算值小了三分之一，就是因为他加了阻尼层，把峰值拉下来了。要是一开始按零阻尼算，白白加了一倍的底座重量，成本涨了好多。
工程设计里最常见的三种受迫振动激振源
受迫振动的根子就是激振源，找不到激振源，谈控制都是瞎扯。我见过最多的就是三类。

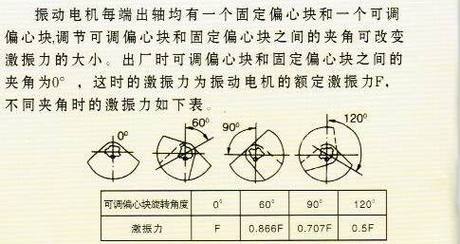

第一类，回转件偏心质量激振。这绝对是第一名，占了所有受迫振动故障的七成以上。不管你动平衡做得多好，按照GB/T 9239.1-2006的要求，哪怕做到最高的G0.4等级，也有残余偏心。残余偏心跟着转子转，就会产生周期性的离心激振力，公式是F₀ = m₀eω²，激振力幅值和转速平方成正比，转速越高，激振力越大，所以高速旋转机械最容易出问题。
第二类，流体介质激振。离心泵的汽蚀、管道里的卡门涡街、汽轮机叶片的汽流激振都算这个。我前几年遇到过一个化工项目，DN800的冷却水管道，满负荷运行的时候每天震得整个管架晃，拆了重装还是震。最后测了涡街脱落频率，刚好和管道一阶固有频率差2Hz，改了管径把流速降下来，立马就好了。
第三类，传动机构的间隙误差激励。齿轮啮合的齿距误差、链轮的多边形效应、皮带传动的刚度变化，都会产生周期性激振。举个例子，直齿轮的啮合频率就是转速乘齿数，刚好和箱体固有频率撞上，箱体震得能麻手，换成斜齿轮提高重合度，激振力降了一半，立马就好。
控制受迫振动的四个实用思路，全是踩坑踩出来的
工程上不可能消除受迫振动，只能控制振幅在允许范围内，我总结了四个常用的方法，个个好用。
第一个，躲开共振禁区。这是最根本的，设计的时候就算，要求系统固有频率要么小于0.7倍激振频率，要么大于1.3倍激振频率，0.7到1.3这个区间绝对不要碰，这是行业默认的禁区，碰了十有八九出问题。开头说的那个水泵，固有频率刚好是激振频率的1.02倍，正好撞进禁区，不出事才怪。调整的方法也简单，改刚度或者改质量，想要提高固有频率就加刚度，想要降固有频率就加质量，看你怎么选。
第二个，直接降低激振力。从根源下手，比什么都管用。比如回转件提高动平衡等级，从G6.3升到G2.5，成本只涨了不到一千块，残余偏心降一半，激振力直接降一半，振幅自然就下来了。齿轮做齿形修形，降低啮合误差，也能把激振力降下来。很多小厂舍不得花这点钱，最后出了问题现场整改，花的钱是这点的几十倍，犯不上。
第三个，加阻尼耗散能量。很多人设计只算刚度，不算阻尼，这是大错。阻尼不会改变系统固有频率，但是能大幅降低共振区的振幅，我见过很多项目，结构刚好不小心靠近共振区，贴了一层阻尼钢板，振幅直接降了60%，完美解决问题，比改结构省太多。现在很多大型机械的底座、薄壁结构，都会特意加阻尼层，就是这个道理。
第四个，隔振。分主动隔振和被动隔振，振源在设备上，就把设备用隔振器和基础隔开，不让振动传出去。外界振源影响精密设备，就把设备和基础隔开，不让振动传进来。这里有个超级大的坑，很多人选隔振器，选得太硬，固有频率太高，频率比达不到√2，结果不仅没隔振，反而放大了振动。我之前见过一个柴油发电机项目，原厂配的劣质橡胶隔振垫，硬得像石头，结果发电机震得基础都晃，换成软一点的隔振垫，频率比到了2.5，隔振效率直接到90%，立马就好。
做机械设计快二十年，最大的体会就是，很多看起来莫名其妙的故障，追根溯源，绕不开受迫振动这四个字。它不是试卷上的考题，是你每一步设计都要算清楚的坎。多算一遍频率，多留百分之十的余量，比出了问题再去现场砸基础改设计，省得太多。
