摘要：很多有三五年经验的机械工程师，选材料只看牌号和强度，对材料标准的细节一知半解，踩了无数看不见的坑。本文结合十多年一线工程经验，聊聊材料标准里容易被忽略的内容，全是真金白银砸出来的教训。
你真的分得清不同体系的材料牌号对应吗？
说实话，我见过太多工程师，做出口项目的时候，直接把美标304换成国标同型号就完事。出事。
国标里的06Cr19Ni10，对应美标ASTM A240标准里的304，看起来成分差不多，实则含碳量上限差了0.02%。就这一点点差，做户外耐腐蚀结构件的时候，盐雾测试直接差了48小时。前年我参与的一个出口欧洲的光伏支架项目，外协图便宜换了料，整批1200多件全部返工，赔了小一百万。
还有碳素结构钢，老工程师嘴里的Q235A，新标准GB/T 700-2019早就调整了等级划分，很多小钢厂还在按旧国标生产，拿到的料屈服强度比要求低了15MPa，做静态承重结构可能没事，做动载机架，跑个两三年就裂了。
很多人说不就是个对应表吗？网上一搜就能找到。问题是网上的对应表大多只抄了强度，没人给你标成分偏差和适用范围。你敢直接用？
材料标准里的隐形要求，90%的人都漏看
选材料的时候，你是不是只写牌号和强度，别的啥都不写？我以前也这么干，吃过一次大亏就记住了。
十年前做一个采煤机的输出轴，设计要求45钢，我只写了“45钢 硬度220-250HBW”，没提交货状态。外协厂图省事，拿了热轧状态的45钢就粗加工调质，结果内部应力没消干净，出厂八个月轴在井下断了，停井三天，光误工费就赔了几十万。

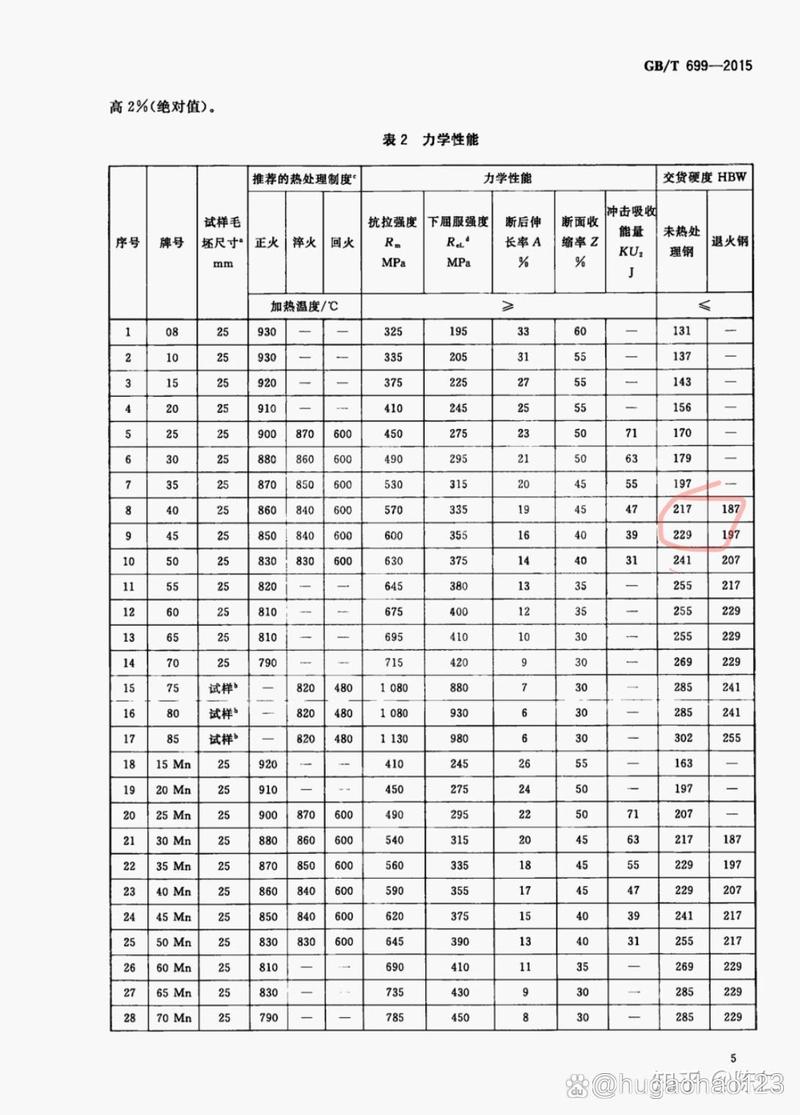

后来翻GB/T 699-2015（优质碳素结构钢标准）才看到，同牌号的45钢，热轧、退火、正火交货的杂质分布和内应力完全不同，后续调质的硬度均匀性差出10%都正常。
还有低温工况的要求，你做北方户外的起重设备，材料必须满足-40℃V型冲击功要求，这个要求写在GB/T 1591的低合金高强度结构钢标准里，你不标，供应商就给你按常温默认款交货，冬天零下三十多度，一受冲击就断，找谁哭去？
更坑的是现在新能源行业流行用铝型材做电池包壳体，GB 5237-2017铝合金型材标准里，分了高精级和普通级的壁厚偏差，很多人不写等级，供应商给普通级的，壁厚偏下限，强度刚好卡在合格线边缘，一碰碰撞试验就裂，全批报废。
跨界用材料，标准怎么对齐才不出错
现在跨界项目多，原来做通用机械的，转头做医疗器械、新能源，材料标准完全不是一个体系，很容易踩坑。
去年有个朋友找我，说他给牙科诊所做加工，拿食品级304做正畸支架，过不了注册检测。我给他翻标准，食品级不锈钢符合GB 4806.9，要求的是重金属析出符合要求，而医用外科植入物的不锈钢要符合YY 0605，里面对非金属杂质、有害元素的限量比食品级严三倍都不止，根本不是一回事。
说实话，降本是对的，但降本不能降标准要求。前几年还有人图便宜，把航空用GJB 1951标准的30CrMnSiA，换成普通国标的GB/T 3077同牌号，强度确实刚好达标，但硫磷杂质含量高了一倍，做发动机连杆，一万小时疲劳试验直接断了，差一点出人命。
跨标准对齐的时候，不能只看强度这一个指标。成分、杂质限量、交货状态、环境适应性要求，一个都不能落。哪怕有一个指标对不上，都不能随便换料。
最后碎两句
材料标准不是用来应付检查的废纸，是过去几十年无数工程事故堆出来的保命指南。
选料的时候多翻两页标准，多写两行要求，比出了问题再到处擦屁股强一万倍。
毕竟，工程这行，活着比什么都重要。
