摘要：很多有基础的机械工程师对卧式车床熟得不能再熟，碰到大型盘类工件加工时，却常常对立式车床的选型设计摸不准脉。本文结合十几年重型加工项目的踩坑经验，拆解立式车床的核心逻辑，梳理落地的设计要点，给同行做个参考。
为什么重型盘类加工非立式车床不可
好多刚接重型项目的工程师，第一反应都是改卧式车床方案，能省一点是一点。结果呢？翻大车。

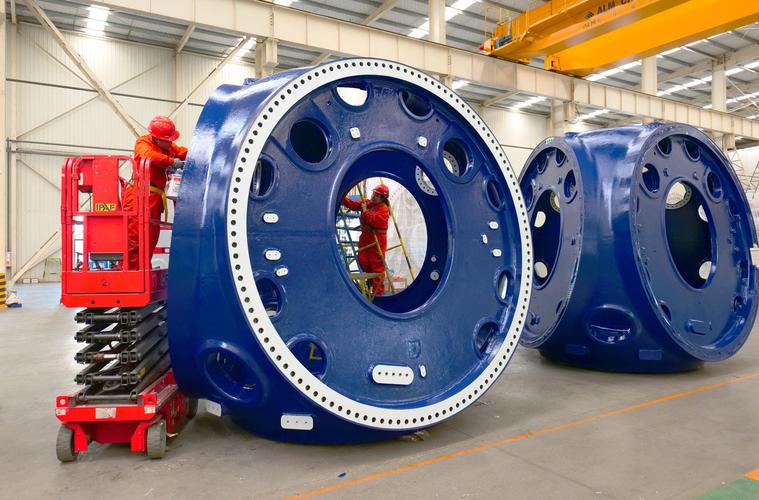

我十年前碰到过一个风电轮毂的加工订单，当时老板图便宜，想把一台闲置的重型卧车改造后用，装夹那一步就卡了。几百公斤的工件悬在卡盘上，不用开切，自重就让端面跳了快0.5mm。最后还是租了一台4米的单柱立式车床，三天就干完了，精度还超了要求。
核心差异在哪？立式车床的主轴竖直布置，工件固定在水平回转工作台上，工件自身的重力和工作台的支撑力同向，大重量下的装夹稳定性远胜卧式。当你需要加工直径超过1.5米、重量超过5吨的盘类、轮类、封头、壳体类工件，哪怕你把卧车的导轨加得再宽，装夹时的悬伸变形都没办法抵消，更别说大切削量下的持续振颤了。
按照我国现行的GB/T 9059-2006 立式车床精度检验标准，重型立式车床的工作台端面跳动允许误差最高不超过0.04mm，这个精度要求，卧车加工大工件根本达不到。
立式车床选型设计最容易踩的三个坑
看着结构简单，就是工作台加刀架加横梁，坑真不少。我见过不下十个项目栽在这几个地方。
第一个坑，滑枕刚度不足。很多厂家样本上只标最大加工直径，不标滑枕的截面尺寸和伸出长度限制。我前几年帮一家封头厂做选型，他们原来选的设备，加工1.8米直径的封头，滑枕伸出来快1.2米，一刀下去侧壁全是振纹，返修都修不好，因为振纹已经打进基体了。我们多年总结的硬标准是：滑枕伸出长度每增加100mm，截面惯性矩要提高15%以上，静刚度要求满足12kN切削力下挠度不超过0.03mm/米。这个要求比国标略严，但是应对现在普遍的大余量粗加工，绝对能省好多事。
第二个坑，工作台轴承选型偷工减料。很多厂商为了压成本，用普通推力球轴承代替专用的回转推力轴承，大工件放上去，偏心载荷一压，回转间隙直接变大，端面跳动超差是常事。现在主流的重载立式车床，工作台主轴都是用双列圆柱滚子轴承承受径向力，加交叉滚子推力轴承承受轴向和倾覆力矩，这个组合不能乱改，乱改必出问题。
第三个坑，横梁锁止机构可靠性不够。很多人觉得横梁升降到位锁死就行，没什么技术含量。我早年经历过一个事故，一批加氢反应器的封头，加工内壁的时候，横梁升到1.6米的位置，锁止块磨损了，一刀下去横梁窜了0.4mm，三个封头直接报废，损失几十万。说多了都是泪。现在新设计的设备，一定要加双重锁止，液压夹紧加机械锁块，别省那点成本。
现代立式车床的新变化
说实话，立式车床发展这么多年，核心结构变化不大，但是细节上的进步真的不小。

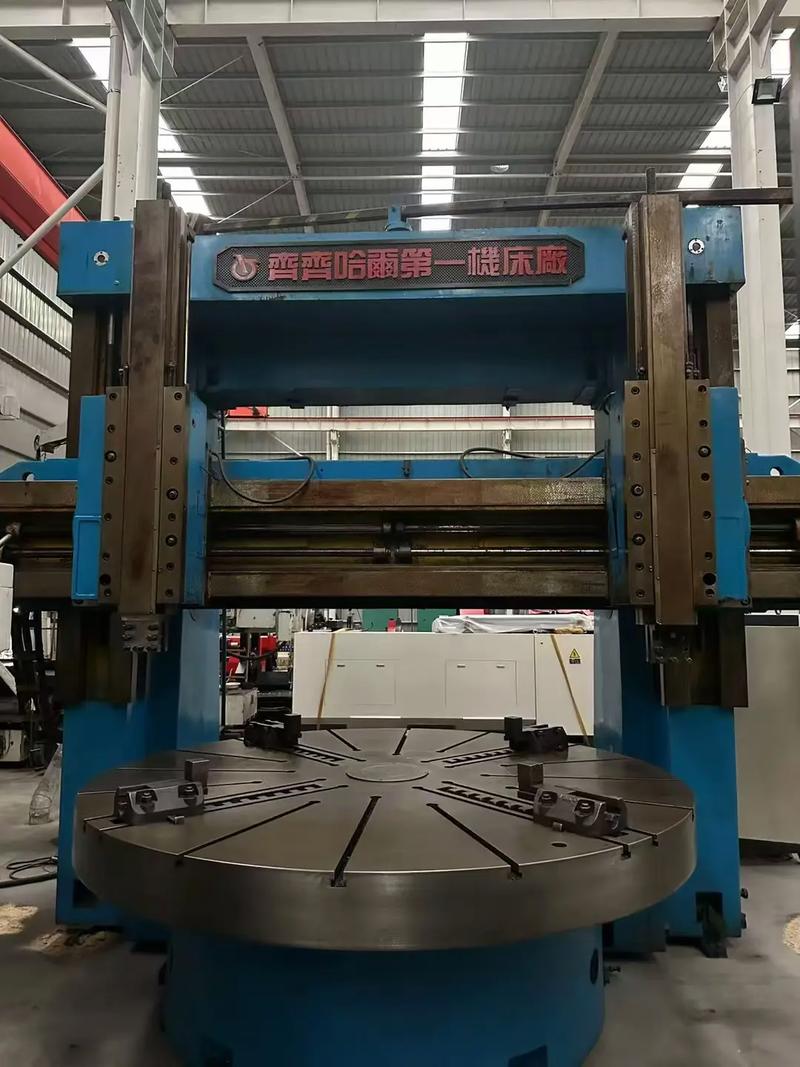

原来传统的双柱立式车床，横梁固定在立柱上，加工范围有限，现在的动柱式立式车床，两个立柱可以沿床身移动，加工直径范围可以灵活调整，应对多品种小批量的重型件，灵活度高了很多。还有五轴联动立式车床，原来加工带歪轴的轮毂、带倾角的整流罩，要分好几次装夹，现在一次装夹就能全部干完，精度至少提高一个等级。
还有静压导轨的普及，原来用滑动导轨，用个三五年磨损了，精度就掉得厉害，现在恒流静压导轨，油膜间隙一直保持稳定，精度保持性比原来提高了三倍还多，就是造价稍微高一点，但是对长期生产来说，太值了。
不过话说回来，现在很多厂家宣传都盯着最高转速、最大扭矩吹，很少提导轨刚度、滑枕变形这些核心指标，很多新手工程师容易被参数忽悠，选型的时候一定要多问这些看不见的细节，别光看样本上的漂亮数字。
最后说几句，立式车床看着笨重，不像是高技术含量的设备，却是重型能源装备、风电、核电、压力容器加工领域绕不开的核心设备。设计选型的时候多抠细节，多考虑实际加工的载荷情况，别光套标准，能帮你避开绝大多数不必要的损失。
