摘要：本文结合十多年工程设计和试验经验，梳理了当前主流吨位装载机在核心结构、液压系统、传动系统三个模块常见的设计选型坑，给出了经过实际验证的参数要求和解决方案，适合中级工程师参考。

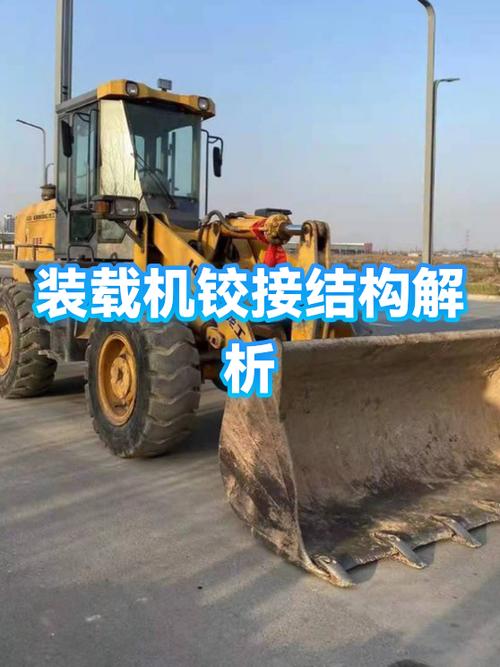

铰接点间隙为什么是5吨装载机的生死线？
上次跟主机厂的老兄弟聊改款5吨装载机，连着改了三版铰接车架，还是跑起来摆振，翻了三次试验记录才找到根儿。
很多新手设计师上来就套标准，按GB/T 25646-2010《工程机械 装载机 技术条件》的要求留初始间隙，觉得满足不大于0.2mm的要求就万事大吉。
大错特错。
实际工况里，装载机每天要重复几百次转向、铲料、转弯动作，铰接点承受的交变冲击载荷，是额定静载荷的1.6到2.2倍。标准只说了初始间隙要求，没说磨损后的极限要求——行业内经过几十万小时试验验证的结论是，铰接点磨损后的极限间隙不能超过初始间隙的3倍，超过之后，转向系统的干涉间隙会放大整车的摆振，故障概率直接上升7倍。
我刚参加工作那会也踩过这个坑。当时为了降本，把铰接轴的中频淬硬层要求从2mm改成了1mm，用普通的40Cr淬火就装车了，结果三个月可靠性试验跑下来，间隙直接干到了1.2mm，跑20km/h以上整个车身抖得跟筛子似的，司机坐十分钟就喊腰疼。最后整批样件全部返工，换了淬硬层达标的轴，加了锻铜粉末冶金自润滑轴套，才把问题解决。
说实话，很多厂抢工期降成本，就在这种看不见的地方偷工，卖出去一两年就出问题，用户骂娘，售后跑断腿，省下的那点钱还不够售后赔的，真的不值当。

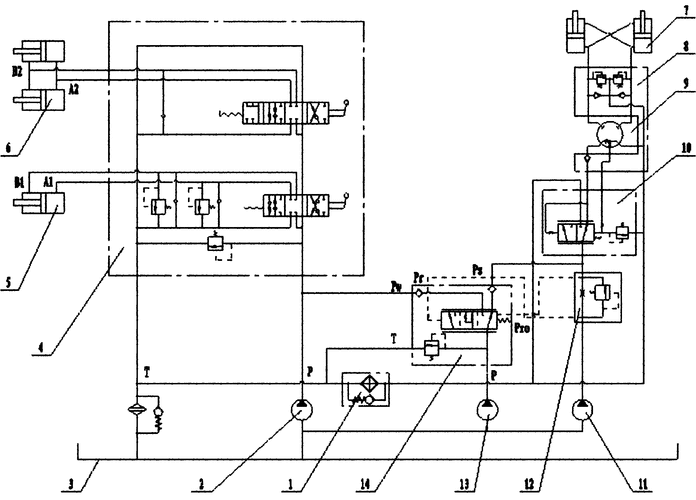

动臂举升系统的流量匹配为什么总是踩坑？
现在都喊着要节能，变量泵负载敏感系统成了新出厂装载机的标配，但十个项目里有六个都会遇到要么抬臂慢、要么油温高的问题。
我上个月见过一个小厂的新机型，设计的时候为了满足用户“抬臂快”的要求，直接把主泵排量选到了160ml/r，结果空载举升的时候，接近三分之一的流量都从溢流阀溢走了，连续作业两个小时，液压油温就干到了90度，比正常水温高了十好几度，不到半年密封就老化漏了。
这里有个我用了十几年的经验公式，比手册上的理想参数靠谱得多：动臂举升所需流量Q = (v * A * 1000) / ηv，其中v是设计要求的举升速度，通用5吨装载机按国标要求不能超过12s，A是两个动臂油缸无杆腔的总面积，ηv是泵的容积效率，一定要取0.92到0.95，别取手册上标的0.98——那是全新泵的理想效率，泵用半年磨损之后，效率自然会掉，你不留余量，后期肯定出问题。
不过话说回来，也不是余量留得越大越好。去年我帮另一个厂改方案，原来的设计留了太多余量，主泵选大了两个型号，成本高不说，油耗还下不去。换成匹配的排量再加一级负载敏感阀之后，综合油耗直接降了8%，举升速度还稳稳满足国标的要求，当时项目负责人乐坏了，非要拉我去吃烤全羊。
工程设计哪有什么完美参数，都是在成本、性能、可靠性之间来回权衡，对吧？
还有个常被忽略的坑，就是动臂下沉。很多人一遇到停一夜斗子落一半的问题，就怪油缸内漏，拆下来检查半天发现没问题，其实百分之八十是换向阀的内泄漏选大了。按行业要求，换向阀的静态内泄漏量不能超过15ml/min，很多便宜阀能做到30多，价格差不到一百块，留下来的隐患却够你喝一壶。

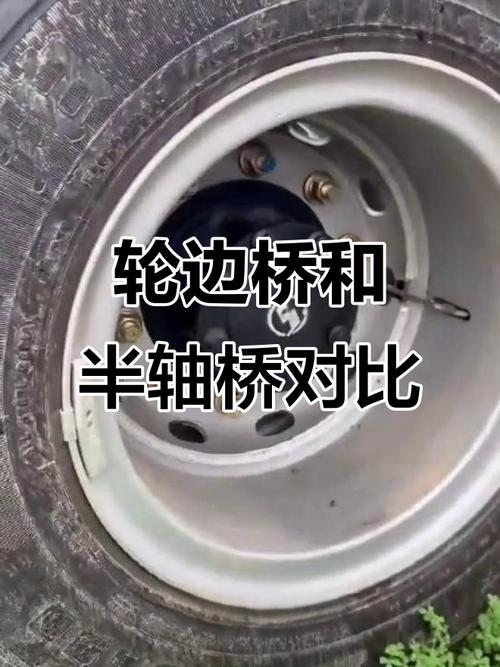

轮边减速系统的选型误区你中了吗？
很多做矿山型装载机的设计师，总觉得牵引力越大越好，所以下意识把轮边减速比往大了选，这个误区坑了不少人。
我前几年见过一个矿山机型的案例，原来的5吨通用机减速比是4.8，设计师为了提高插入力，直接改成了6.2，牵引力确实提高了12%，但最高车速直接从36km/h掉到了24km/h，用户是露天矿拉料倒场，每天要跑好多趟，算下来一天少拉三车，不到一个月就集体退车，厂子里亏了几百万才摆平。
按行业的通用共识，通用型装载机的最高车速不能低于30km/h，矿山越野型不能低于25km/h，减速比不是越大越好，牵引力满足最大铲斗插入力的1.2倍就够了，多出来的都是浪费，还会拖垮车速，得不偿失。
还有一个看不见的坑，就是轮边油封的选型。很多图便宜用普通的橡胶骨架油封，矿山工况粉尘大，土路颠簸，不到三个月就磨漏齿轮油，换一次油封要拆轮胎、拆轮边总成，人工加材料小一千，用户能把投诉电话打爆。现在靠谱的选型都是用组合式双唇油封，外面再加一个聚氨酯防尘圈，一套才贵五十多块钱，寿命能翻三倍，这点钱真的不能省。
干了二十年装载机设计，最深的体会就是，这玩意已经发展了几十年，看起来都是成熟得不能再成熟的方案，可就是这些看起来不起眼的细节，才是拉开产品质量差距的关键。
很多新人刚入行就想着搞大创新，搞颠覆性设计，其实把这些老机型里藏着的细节坑一个个捋顺，把参数调整到匹配实际工况，就已经胜过八成市面上的产品了。
