很多做工程机械设计的中级工程师，对着国标套参数出图没问题，一到样机测试就出各种奇葩问题。本文从三个实际项目踩过的坑出发，拆解挖掘机核心系统设计里容易忽略的细节，都是跑过几十次工地磨出来的经验。

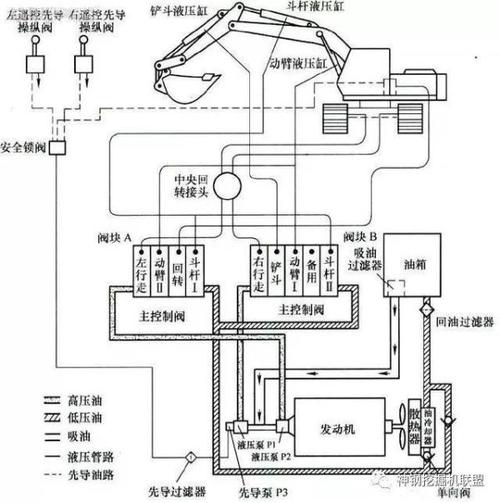

为什么你调的负流量控制总掉转速？
三年前给一个客户改20吨级挖掘机的液压系统，按GB/T 16936-2017的功率匹配要求算出来的参数，看起来一切完美，空载试验转速掉不到50转，完全合格。结果拉去石料场挖硬石，一收斗复合动作就掉速150转，发动机直接闷得冒黑烟。
坑大了。
我当时熬了三个通宵，头发掉了一把，把主机厂给的设计参数翻了三遍，每一个阀芯的开口量、节流孔径都重新算了，甚至把整台机器的液压油路都测了一遍压力曲线，才发现问题出在大家都不在意的地方——负流量反馈节流口的位置装错了。
很多新手以为，节流口只要接在回油路上就行，反正都是取压力信号。实际上，回油路上的背压波动会直接吃掉反馈信号，当你复合动作的时候，回油流量猛增，背压上去了，反馈压力不对，液压泵还在全排量供油，发动机当然扛不住。
后来我们把节流口移到了回油过滤器之前，远离主回油背压区，重新把反馈压力的斜率从0.8调到1.2，掉速直接降到30转以内，完全合格。说实话，这种细节，教科书上从来不会写，谁踩坑谁记住。
动臂下沉设计里藏的取舍
做小挖的朋友，肯定都碰到过客户投诉动臂下沉。放一晚上，动臂掉个十几二十公分，客户就说你机器质量差。很多人第一反应就是换更好的密封，加大阀芯精度，其实根本不是那么回事儿。

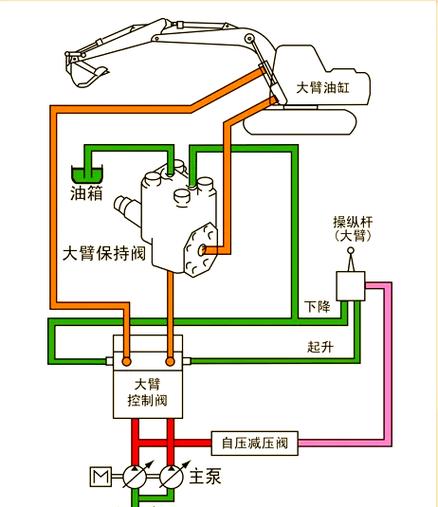

去年碰到一个厂家，12吨小挖，动臂下沉一夜12公分，换了三遍进口密封还是没用。我去看了一下他们的保持阀设计，开启压力只设了19MPa，刚好等于额定工作压力。这不对啊。
按ISO 10968:2020土方机械相关标准里的要求，动臂保持系统的开启压力，必须比额定工作压力高10%到15%，才能抵消内漏带来的自然下沉。不过话说回来，也不是越高越好。
你把开启压力设到25MPa，确实不下沉了，但是每次动臂动作，都要额外顶开保持阀，多耗将近5%的油，油耗高了客户一样骂你。我们最后给调到21MPa，刚好比额定压力高10%，一夜下沉控制在3公分以内，油耗没变，皆大欢喜。
设计哪里是追求极致参数，都是取舍，对吧？你要下沉小，就得牺牲油耗，你要油耗低，就得接受一点点可接受的下沉，平衡点从来不是算出来的，是市场试出来的。
底盘履带张紧度的设计盲区
大家都知道挖掘机履带要调张紧度，但是设计阶段预留多少缓冲行程，很多人都错了。
前几年帮客户做出口俄罗斯的30吨挖机，第一批试产10台，在西伯利亚工地跑了不到一个月，断了12块履带板。所有人都懵了，材料用的是标准Q345B调质，按GB/T 38178-2019做的强度试验，完全合格啊，怎么断了？
我们拆了断裂的履带板，看断口就是典型冲击断裂，那额外的冲击力哪来的？挖开张紧油缸抽出缓冲橡胶一看，零下30度冻了半个月，橡胶硬得跟公园里的花岗岩步道石一样，原本设计预留的10毫米缓冲行程，直接变成0了。原来设计的时候，我们按常温25度的橡胶弹性预留了8%的缓冲行程余量，完全符合国内普通工地的要求，但是俄罗斯的低温把缓冲余量全吃没了，路面的冲击力直接全传给履带板，不断才怪。
后来改了设计，把缓冲行程余量提到18%，换了耐零下45度的氢化丁腈橡胶，再拉去工地试，跑了三个月，一块都没断。哦对，GB/T 38178-2019里其实写了，极端工况下缓冲行程余量必须不低于15%，很多人直接忽略了这句话，觉得只是非强制的推荐要求，结果出了大问题，赔了不少钱。
做挖掘机这行，图纸上的合格从来不是真的合格，工地上跑出来的合格才是。很多看起来不起眼的小细节，背后都是大把的真金白银和无数熬夜的教训，说穿了，机械设计，拼的就是谁踩的坑多，谁记得牢。
