摘要：本文结合十多年工程实践，针对泵车设计中三个高发踩坑环节，分享实际设计中的选型逻辑与避坑经验，所有结论均来自实车验证，符合现行国家行业规范，适合中级工程师参考优化设计。
去年帮某个地级市的租赁公司改了三台老泵车的臂架裂纹问题，收了五万块辛苦费，赚了半年的茶钱。说出来你不信，三台的问题都是同一个地方——臂架第一节的根部焊缝。

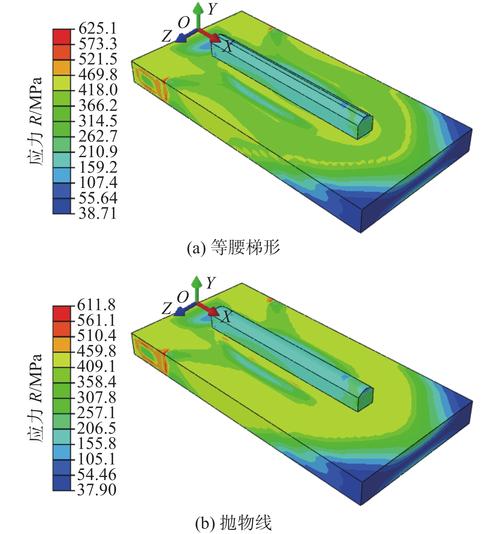

臂架变截面设计的选型误区
当前主流的47米泵车，按照GB/T 13349-2009《混凝土泵车》要求，臂架根段的应力集中系数不得大于1.6。很多新手做等强度设计的时候，为了省重量，直接线性减薄钢板壁厚，连过渡段的坡度都不控制，你猜怎么着？不到一年，变截面位置肯定裂。
说实话，现在很多年轻工程师算应力只会开有限元跑，跑出来看最大应力不超过屈服强度就签字交活，根本没人看应力梯度变化。应力集中系数超了，就算最大应力没超，交变载荷跑个几万次，疲劳裂纹一样长出来。
我当年在工程机械研究所干的时候，总工对着刚毕业的学生拍过桌子：变截面过渡段坡度绝对不能超过1:10，坡口必须打磨成圆弧过渡，圆角半径至少得是壁厚的3倍。就这么一句话，少出了多少问题。我上次修的那三台，就是设计图上偷懒做了1:3的斜角过渡，没打磨圆角，有限元算出来应力集中系数直接干到2.3，能不裂吗！
多花两个小时的工序，省了后来几十万的索赔，这账怎么算都划算。

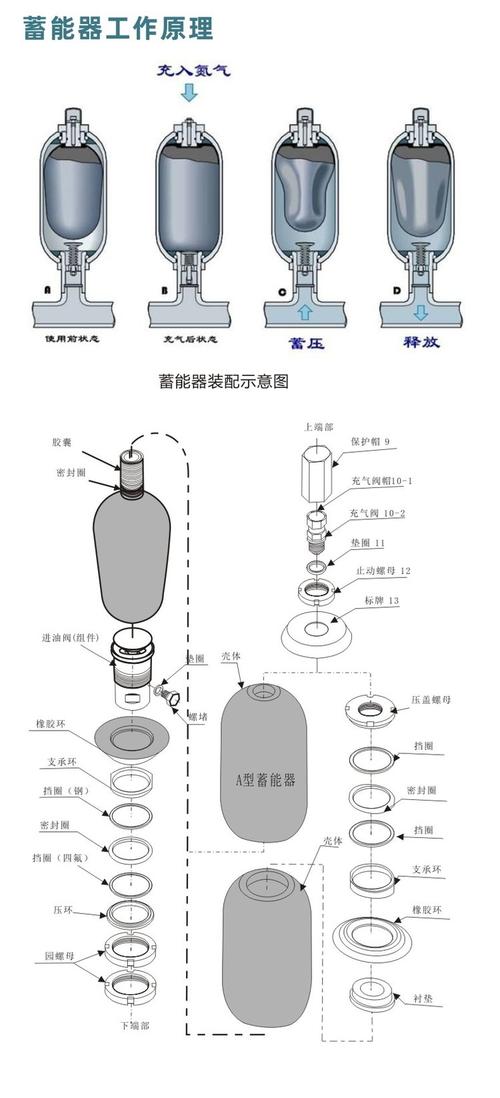

泵送系统蓄能器选型：不是越大越好
干泵车液压设计的，多半都听过一句话：蓄能器越大，缓冲效果越好，摆缸就不会抖。我前年碰到过一个小厂家的设计，给100mm缸径的主油缸配了一个60L的皮囊蓄能器，结果呢？车拉到工地，怠速的时候蓄能器压力掉得比密封漏了还快，发动机一加负荷，压力冲得直接超了皮囊额定压力，出厂试验就爆了三个。
很多人选型根本不算，全靠经验拍脑袋。其实蓄能器的工作容积有明确的计算公式：ΔV = p₁V₁(p₂^(-1/n) – p₃^(-1/n))，这里n取1.4，对应氮气的绝热过程，p₁是充气压力，一般取0.6~0.8倍的最低工作压力p₂，p₃是最高工作压力。
那个小厂家的设计错在哪？充气压力调到了12MPa，系统工作压力是12~16MPa，相当于蓄能器根本没发挥缓冲作用，一充就满，一放就空，能不爆吗？后来我给改了，换成25L的蓄能器，充气压力调到8MPa，直接解决了摆缸抖动的问题，还省了一万多的成本，一举两得。不过话说回来，很多现场调试师傅就爱乱调，压力不够就冲一点，从来不按计算值来，出问题都是迟早的！
支腿跨距匹配：别被最大跨距参数忽悠
现在很多厂家卖泵车，都宣传自己的最大支腿跨距多大，稳定性多强，实际上工地上哪里有那么多空旷的地方给你开全支腿？一半以上的工况都是半支腿或者不完全支腿作业。
去年广州地铁一个工地翻了一台38米泵车，最后查设计图，发现全支腿的稳定裕度做到了1.3，符合GB要求，但是半支腿作业的稳定裕度只做到了1.05，标准要求不小于1.2，厂家为了把最大跨距做的比竞品大，把支腿铰点位置外挪了，半支腿的时候侧向稳定直接不够，不出事才怪。
我做设计这么多年，养成了一个习惯：先算半支腿、三支点这些常用的非全支腿工况，最后再算全支腿。毕竟宣传的参数是给客户看的，实际用的时候才是考验设计水平的。还有，支腿油缸锁紧，别光信双向液压锁，常用的半支腿位置一定要加机械插销，我见过太多液压锁内漏，打灰打一半支腿沉下去，差点出大事，加个插销，多十公斤重量，换一辈子安心，对吧？
泵车这个东西，看起来就是钢板焊个臂架，装个液压泵就完了，实际上每一个尺寸每一个选型，都是之前无数次故障、索赔甚至事故堆出来的经验。别追求盲目堆参数堆料，适合绝大多数工地工况的设计，才是真的好设计。
