很多机械领域的工程师都觉得，叉车就是个低端工程机械，随便画画就能出图。能说出这话的，多半没真的在项目里踩过坑。我去年一年就帮三个中小厂擦过叉车设计的屁股，不是配重错了倾翻差点出事，就是门架刚度不够晃得没法用。
摘要：本文结合实际落地项目的经验，拆解叉车核心设计模块的常见坑点，给出符合国内行业规范的参数选型逻辑，给有一定机械基础的同行做参考。
底盘配重：不是压得越重越好
平衡重式叉车是国内市场占比最高的品类，最容易出错的就是配重设计。很多人惯性思维，觉得只要压够重，肯定不会翻，对不对？

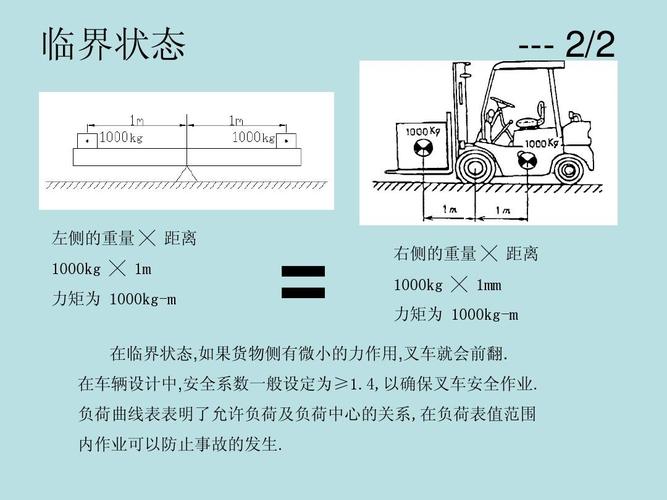

按国标GB/T 5141-2005 《平衡重式叉车 稳定性》的要求，配重的临界倾翻力矩需要满足：
Mcr = Q × (c + x) > 1.33 × Q × c
这里Q是额定起重量，c是载荷中心距，x是叉车重心到前轮接地点的水平距离，1.33是规范要求的安全系数，一点都不能少。我去年接触佛山一家小厂的2吨内燃叉车项目，设计师为了稳，硬生生多加了120kg铸铁配重，结果整车总重超了设计值11%，后桥静态承载直接超过钢板弹簧的额定载荷，路试的时候走烂路，断了一片钢板，差点翻到沟里。
电动叉车的坑更隐蔽。很多新手不知道，电动叉车的动力电池本身就占总配重的40%到60%，根本不需要额外加太多铸铁块。我见过一家厂改电动叉车，为了降成本换了小体积电池，结果重心偏前，不得不额外加了180kg铸铁配重，最后整车宽度比设计值宽了7公分，客户的标准货架通道进不去，硬生生返厂改了底盘，亏了小几十万。
说实话，配重设计的核心就是卡着安全系数做下限，能少一斤就不多一两，多了不光费材料，还会增加能耗、加大传动系统的负荷，全是后遗症。

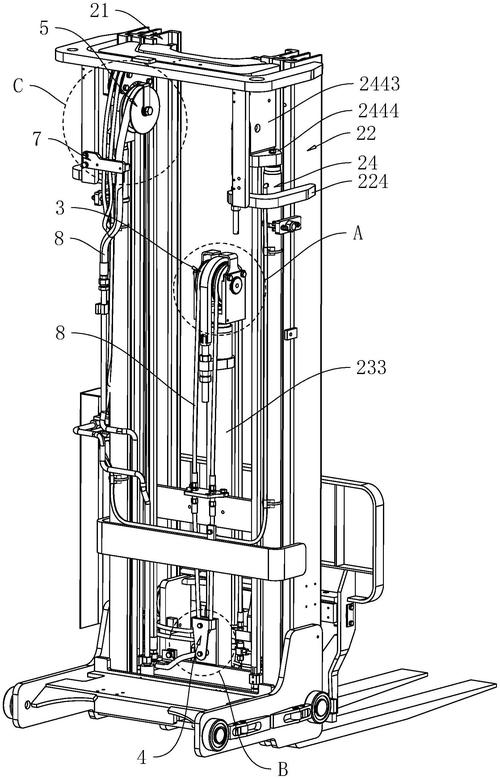

门架系统：柔性变形的妥协才是设计核心
很多人觉得门架不就是几根槽钢拼起来，装个滚轮升降？真不是。门架的设计难点，从来不是做的够硬，而是在重量、成本、刚度之间找平衡。
按GB/T 10827-2014 《机动工业车辆 安全性》要求，额定起重量下，门架顶端的侧向挠度不得超过门架总高度的千分之一。去年我们接了一个3吨前移式叉车的改型项目，客户要求自由提升高度做到3.5米，方便进集装箱作业。原来的设计用的是16号普通热轧槽钢，满载荷试验测下来，挠度比要求超了2.1毫米，叉起满托盘的货，升降的时候晃得厉害，试叉的时候撒了半托盘矿泉水，一地都是。
后来怎么改？我们把内门架型材换成了Q460高强度高频焊接薄壁H型钢，型材整体重量降了12%，刚度反而提了15%，最后测下来挠度比要求低了0.3毫米，刚好达标。
还有滚轮配合间隙的坑，北方的客户尤其要注意。间隙留大了，门架升降晃，留小了，冬天低温下润滑油粘度变大，直接卡得动不了。我们一般给北方市场的车型，间隙都会比南方车型大0.2毫米，滚轮必须做表面淬火，不然用三个月就磨得间隙超标，晃得驾驶员都不敢开快。偷工减料省那点加工费，最后砸牌子，不值当。

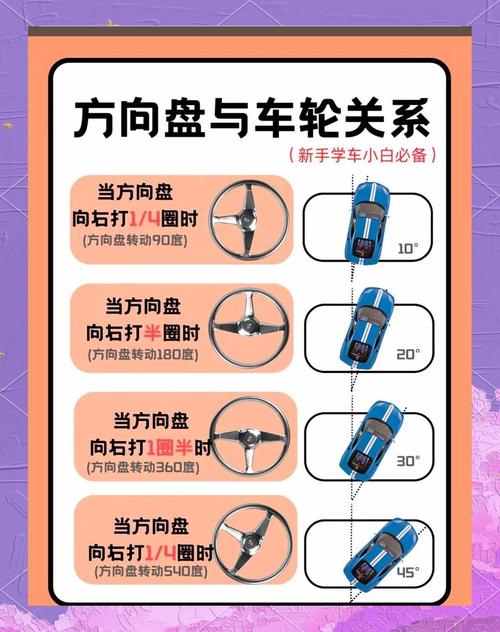

后轮转向：和汽车反过来的设计逻辑
叉车用后轮转向，和普通民用车刚好反过来，很多新手直接套汽车转向的参数，一错一个准。
国内主流物流仓库的货架通道，宽度一般就在2.8米到3.2米之间，1.5到3吨的叉车，最小转弯半径必须控制在1.4米到1.7米之间，大一点都转不开弯。之前有个合作厂做一款2吨电动叉车，转向梯形设计错了，后轮最大转角只有36度，最后最小转弯半径比要求大了22公分，客户倒库的时候天天蹭货架，半个月蹭坏了三个托盘位，差点全额退货。后来我们帮着改了转向节臂的长度，把最大转角调到44度，转弯半径一下子缩了18公分，刚好能在通道里调头，解决了问题。
还有液压助力的压力，很多厂调的偏高，觉得打方向轻就是好，实际上叉车本来车身就短，方向太灵反而容易误操作，撞货架撞人的事不少见。我们一般给内燃叉车调到1.2到1.6MPa，电动叉车用电机助力，调到0.8到1.2MPa就刚好，原地打方向不费劲，也不会太灵容易出事。
很多设计新手容易忽略回正力矩的问题，叉车重心整体靠前轮偏，后轮转向的回正力矩本来就比汽车小很多，如果转向器预紧力调大了，转完弯根本不回正，很容易带着方向冲出去，伤人伤货。这个小细节，十有八九的新手都会错。
干了十几年工程机械设计，我最大的感受就是，越看起来简单的产品，设计越考验功力。叉车没有什么高大上的黑科技，无非就是把每个参数都卡到刚刚好，在成本、性能、合规之间找最合适的平衡点，少踩一个坑，就能多赚一份钱。
