摘要：本文分享了机械设计领域气源装置设计选型的一线实战经验，梳理了中级工程师最容易忽略的设计细节，结合真实工程案例总结常见踩坑，给出不同应用场景下的选型权衡思路，帮助设计者避开隐患，提升气动系统整体稳定性。
很多做气动系统设计的朋友，刚接手项目时，总把九成精力砸在气缸、电磁阀这些执行元件上，轮到气源装置，要么按经验随便估，要么选最大号图省心，要么为了砍成本砍到骨头里。说实话，我刚入行那会也干过这种蠢事。
那会在东莞给一家五金厂做整厂气动改造，老板为了省钱，淘了台二手空压机，连个正经净化都没配，直接接气管进车间。不到半年，二十多台攻丝机的气缸全部抱死。拆开来掏，掏出来半公斤油泥混着铁屑锈渣。那场面，我现在想起来都头疼。最后赔了人家一笔改造费，才把这事摆平，也给我刻进骨头里：气源装置是根，根不好，再好的执行件都是白搭。
气源装置不是空压机，是一整套完整系统

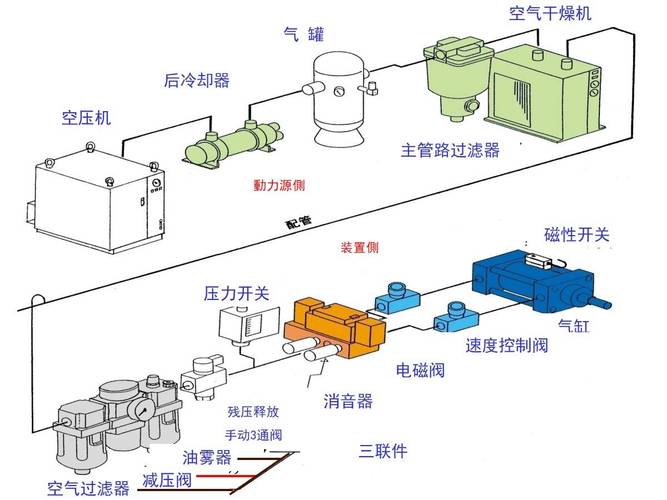

很多人一提气源装置，第一反应就是空压机。不对。从空气吸入压缩，到冷却净化，稳压储存，再输送到下游分支，一整套组合才叫合格的气源装置。按照GB/T 13277.1-2008《压缩空气 第1部分：污染物和质量等级》的要求，不同应用场景对压缩空气的固体颗粒、水、油含量等级要求差得不是一点半点。喷涂车间要求水含量0级，普通夹紧气缸用3级就够，选错一个等级，成本差一倍，后期故障多几倍。
我之前碰到汽车焊装线的项目，刚投产三个月，一半气缸的密封圈就裂了。排查了半个月，最后发现就是气源干燥能力选小了。南方梅雨季节，空气湿度超过80%，压缩空气带的水直接进入气缸，泡三个月橡胶就脆裂了。换了匹配处理量的冷干机之后，五六年都没再出过同类故障。
选型时最容易踩的隐形坑，个个都费钱
干了十几年，见的坑太多了，挑几个最常见的，给大家提个醒。
第一个坑，储气罐容积拍脑袋选。大部分人都记得“储气罐容积取空压机排量的十分之一”这个口诀，对吧？可口诀是死的，工况是活的。要是你碰到间歇性大流量用气的场景，比如冲压线的举升缸、废钢分拣的多气缸同步抓手，口诀直接失灵。
前年我帮客户改一个废钢分拣项目，客户自己选的，空压机排量1000L/min，按十分之一选了100L储气罐。每次8个抓手同时动作，瞬时耗气超过1200L/min，系统压降直接从0.6MPa掉到0.35MPa，抓手抱力不够，钢块掉下来砸坏传送带，停线一天损失几万。改成300L储气罐之后，压降控制在0.08MPa以内，问题直接解决。还有，储气罐的压力等级，别刚好卡着系统工作压力选，至少留10%以上余量，不仅安全，安监检查也省心。

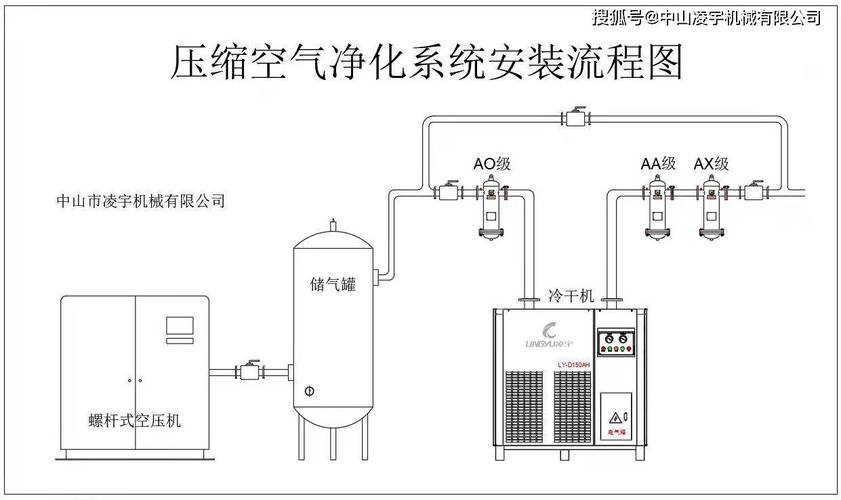

第二个坑，净化单元顺序装错。我真见过有人把干燥器装在过滤器前面。我的天，液态水和大颗粒杂质直接进干燥器，不到三个月干燥剂就失效了，过滤精度直接掉没了。正确的顺序应该是：空压机→储气罐→前置冷却器→旋风油水分离器→粗效过滤器→冷干机/吸干机→精密过滤器→活性炭过滤器→下游系统。顺序错一点，整套净化单元寿命少一半。
第三个坑，忽略累加压降。很多人选过滤器，只看过滤精度，不看额定流量下的压损。三个不同精度的过滤器串下来，每个压损0.05MPa，加起来就是0.15MPa。空压机出口标了0.7MPa，到下游执行件只剩0.55MPa，刚好卡在气缸工作压力下限，动作无力，你说找问题要找多久？选型的时候一定要把所有单元的压损加起来，给下游留足0.1MPa以上的余量，别省这个事。
不同场景的选型权衡，省钱还好用
不过话说回来，不是所有场景都要堆最高配置，适合才最重要。
比如那种十几个人的小型机加工车间，也就几个气动扳手、小气缸用，那整套气源就是空压机加储气罐加个主管路三联件就够，真没必要上冷干机，成本省一半，完全够用。要是在北方干燥地区，就算百十来台气缸的车间，冷干机也能满足要求，比吸干机省至少30%的能耗，一年下来电费都能省出几万块。
什么时候必须上高配？要是仪表用气、锂电池生产、食品医药行业的气动系统，要求露点低于-20℃，那必须上吸干机，没得选。还有，露天布置的气源站，南方冬天也要做保温，冷干机的排水阀一定要选电加热自动排水的，不然一晚上冻住，第二天整个系统全是水，又要停线清理。哦对了，千万别选手动排水阀，除非你想安排个人天天定点去放水，忘了放就是隐患。
气源装置看起来不起眼，却是整个气动系统稳定的基础。一开始多花两个小时核对参数，比后期停线抢修省太多。干工程这么多年，最深的体会就是，越不起眼的基础部件，越不能大意。
