摘要：本文结合十余年化工、能源领域的项目设计调试经验，针对有一定基础的中级工程师常犯的细节错误，梳理出三个核心设计模块的落地要点，所有设计要求都符合GB151-2014《热交换器》通用规范，所有经验都来自实际项目的踩坑总结。
上个月刚帮一个业主解决了换热器漏料的问题，对方前前后后花了近两百万停产损失，追根溯源就是设计的时候少算了一步热应力。太多人做换热器，上来就算Q=KAΔt，面积对得上就交差，出事了才想起翻规范找问题。
别光盯着换热面积，热应力余量设计才是报废重灾区

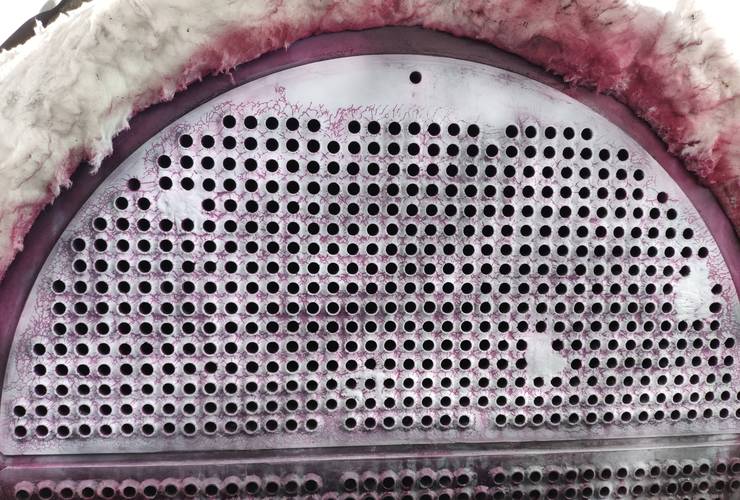

去年接的一个医药中间体项目，业主找的第三方设计院出的图，150㎡固定管板式换热器，开工才18个月，管束和管板的焊缝裂了12处，物料漏进冷却水里，整线停产两周。
拿到图纸一算，换热面积绰绰有余，热应力校核那栏直接空着。按GB151要求，管壳程流体温差超过50℃，必须做热应力校核，必要时加膨胀节补偿。这家设计院图省事，觉得温差才52度，差个2度无所谓，省了膨胀节的钱，结果出了大事。
就算加了膨胀节，也不是万事大吉。我见过太多人直接拿样本上的标称补偿量来算，根本不扣除管子和壳体的刚度影响。实际能用的补偿量，往往只有标称值的55%到65%，算出来不够，该裂还是裂。
还有容易被忽略的拉脱力校核。很多人直接按规范给的许用拉脱力算，完事儿。要是你做的是间歇操作的换热器，每天开停一次，冷热冲击反复来，拉脱力必须乘以0.7的安全系数。这个细节，没踩过坑的人根本不会提。
折流板选型：别迷信默认参数，得匹配实际介质工况

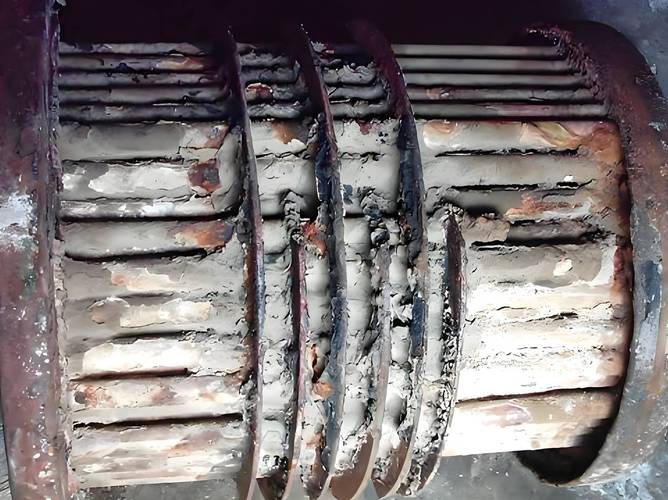

行业里默认弓型折流板切割率选25%，对吧？我见过百分之八十的图纸都是直接套这个数，根本不问介质是什么。前年做一个含盐污水余热回收项目，原设计就是25%切割，结果不到三个月，折流板之间堵了八成，壳程压降直接超设计值三倍，只能停机清垢，清一次垢花了十几万，还耽误生产。
为什么堵？污水里带泥沙悬浮物，25%切割的缺口流速太低，泥沙直接沉在折流板死角，堆着堆着就堵死了。后来我们改成40%切割，缺口流速提了一倍，泥沙根本沉不下来，运行快三年了，压降才涨了10%不到。
还有折流板间距。大家都默认按1/2到1倍壳径选，对吧？要是壳程走的是相变冷凝，你还按这个来，凝液排不出去，占了将近两成的换热空间，实际换热能力直接掉20%以上。很多人算出来面积够，实际就是出不了要求的温度，十有八九是这个问题。
不过话说回来，也不是切割率越大越好。切割率超过45%，壳程流短路太多，大部分流体不走管束，换热效率掉的更快。得看介质含渣量、流速，慢慢调，哪有什么万能参数。

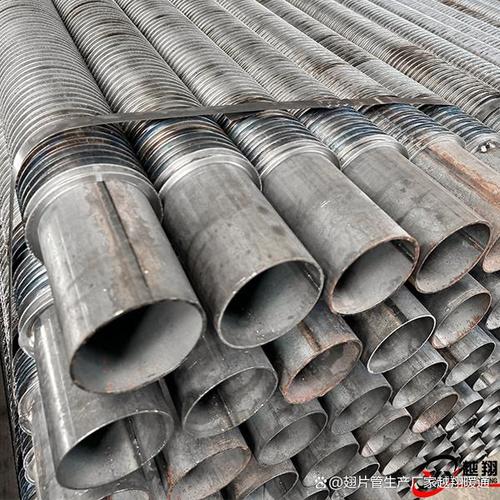

换热管振动：最隐蔽的长期失效陷阱
这个坑，我刚做设计的时候也踩过。十年前做一个天然气冷却项目，壳程走高压天然气，流速12m/s，当时只算换热和压降，没做振动校核，结果运行14个月，靠近进出口的那三排换热管磨漏了，整站停输，损失不小。
后来翻规范才反应过来，GB151明确要求，壳程流速超过8m/s的时候，必须校核旋涡脱落频率和换热管固有频率，两个频率偏差得大于30%，不然就会共振，长期晃下来，换热管和折流板一直磨，用不了多久就磨穿了。
真的隐蔽。你不拆壳体根本看不到，等压降温度出问题，已经晚了。怎么防？如果工艺上降不了流速，就多加分段支承板，或者直接用螺旋折流板代替弓型折流板，振动能降六成以上。还有折流板的管孔公差，GB151分I级和II级，振动风险高的一定要选I级，差个0.1毫米的间隙，管子晃的幅度差好几倍，寿命能差三五年。
说实话，很多人觉得振动只有高压高速工况才会有，不对。如果你壳程走两相流，哪怕流速不高，也容易激振，一样要校核。别侥幸。
最后说点选型的权衡，很多人上来就问，浮头好还是固定管板好？我一般说，能做膨胀节解决热应力的，就选固定管板。浮头确实能补偿热应力，但是造价贵三分之一，还多了内漏的密封点，走易燃易爆介质，维护起来烦死你。钛管是不是一定比碳钢铜管好？海水冷却流速低于1m/s的时候，钛管反而更容易结生物垢，不如铜管加牺牲阳极，成本只有三分之一，寿命差不多。
换热器设计，从来不是套软件出图就行。百分之八十的问题，都出在书本没讲的细节里，都是一次次踩坑攒出来的经验。多看看出问题的旧设备，比算十次理论公式有用。
