上周刚改完第三版降膜蒸发器的管程设计，甲方原厂的蒸发器运行不到半年，堵管堵得只能停车拆解。行业里都说蒸发器是简单换热设备，没什么技术含量，可真踩起坑来，整改一次就是几十万上百万的损失。
摘要：本文结合十余年工业蒸发器设计改造经验，梳理了设计环节容易被忽略的核心细节，以及不同工况下的选型权衡，分享一线工程中总结的防坑经验，适合有一定基础的机械/化工设计工程师参考。
别光套热负荷公式，你漏了流态分布偏析这个隐形杀手
做蒸发器设计，谁不会算Q=K*A*Δtm？拿工艺给的热负荷，找个传热系数表选K，算出来面积留10%余量，画完图交差。我刚入行的时候就是这么干的。十年前第一个项目，给山东一家原料药厂做3吨每小时的蒸发浓缩，算出来面积120平方，按规范留了余量，出厂试压没问题，拉过去运行半个月，出料浓度就是达不到设计要求，差了快15%。那时候天天泡在现场调，调进料温度调真空，都没用，那叫一个懊恼，翻遍了随身带的设计手册都找不到原因。最后只能拆封头清管，一打开就傻了——靠近壳体边缘的三十多根换热管，全是干的，一点料液都没走，全都结了一层硬垢。

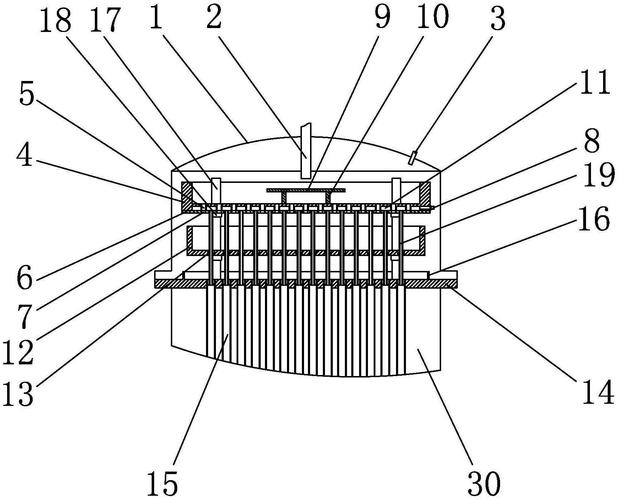

原来问题出在液体分布器。分布器开孔的时候，位置度偏了五个丝，加上大直径蒸发器本身，液体就容易往中心流，边缘管进料量本来就少，偏一点直接断流。
很多人不知道，GB/T 151-2014《热交换器》里，对蒸发器用分布孔的位置度公差，要求比普通管壳式换热器高两个等级，普通换热管的位置度公差是1mm，蒸发器分布孔得控制在0.5mm以内。还有个细节，大直径蒸发器，管排排列后，边缘的布液量天生比中心低20%以上，设计的时候，边缘区域的分布孔要比中心孔大0.2~0.5mm，主动引流，才能把偏析压下去。这个细节，我翻了七八本教材都没写，都是亏了十几万整改费才攒出来的经验。
哪怕你传热系数算得再准，面积留得再大，三分之一的管子没走料，实际出力直接砍半。这不就是白花钱？
蒸发器选型的隐形权衡：从来不是越贵越好用
现在碰到新人选型，开口就问哪个类型的蒸发器靠谱？哪有什么最好，只有最合适。我见过拿降膜蒸发器处理含盐饱和废水的，不到三个月堵得连通条都插不进去。也见过为了通用选强制循环，最后能耗比预算翻了一倍，甲方运行一年就扛不住要改造。
拿常见的四种蒸发器说点实在的：升膜适合低粘度沸点低的料液，但是出料浓度不能太高，超过30%粘度上来，流态就不对，容易干管。降膜适合热敏性物料，停留时间短，但是对分布器要求极高，稍微有点固体颗粒就堵孔，所以进料必须前置过滤，很多项目省了过滤的一万块钱，不到半年就得停车清孔，损失几十万。
强制循环，听起来什么料液都能处理，很多人选型的时候直接选离心泵做循环泵，碰到含颗粒的高盐废水，叶轮三个月就磨穿了。换成轴流泵？扬程不够，循环量上不去，管内流速不够，照样结垢。我前年改的一个项目，原来的设计就是选了普通离心泵，叶轮磨穿三次，最后换成高铬耐磨材质的轴流泵，把循环流速从1.2m/s提到1.8m/s，结垢周期直接从两个月拖到十个月。
还有刮板蒸发器，处理高粘度易结垢的物料，很多人设计的时候刮板间隙按常温下1mm留，结果运行温度升到120度，筒体热膨胀量比刮板大1.5mm，间隙直接变成负的，开机就卡死，换了三套刮板都没用。最后我给改成按最高工作温度下的热膨胀量算间隙，调到2.3mm，至今运行三年都没出问题。
说实话，选型的时候别光看样本上的标称处理量，一定要问清楚工艺给的物料参数是设计值还是实际值，绝大多数项目，实际物料的粘度、含固量都比设计给的高，留20%以上的弹性，总没错。
防结垢设计的实用细节：全是拿钱堆出来的经验
蒸发器最头疼的就是结垢，堵管、传热效率下降，停车清洗一次损失少则几万多则几十万。很多人觉得结垢是物料的问题，其实设计的时候多做一点，结垢速率能降一半。
第一个细节，换热管的粗糙度。很多设计为了省钱，用普通Ra12.5的无缝管，对于易结垢的含盐物料，换成Ra3.2的内壁抛光管，成本只涨15%左右，结垢速率能降40%以上，清洗周期从三个月延长到一年，全生命周期成本反而降了30%都不止。我现在做高含盐废水蒸发，强制要求用抛光管，刚开始甲方觉得贵，运行一年过来都说值。
第二个细节，切向进料的流速。很多人都知道切向进料能利用旋流冲刷壁面，减少结垢，但是很少有人抠流速。我试过无数次，入口流速控制在1.5~2m/s，刚好能形成稳定旋流，冲刷效果最好。低于1m/s，旋流根本起不来，该结还是结。高于3m/s，入口位置的冲刷腐蚀太厉害，不到两年管壁就磨穿漏了，得不偿失。
第三个细节，CIP在线清洗的接口位置。很多设计图把CIP接口随便开在封头上，位置不对，喷淋根本冲不到分布器和管板上方的死角，每次清洗还是得拆封头，停线三天，损失几十万。其实只要多花几千块，把CIP喷淋管直接伸到分布器上方，对着分布孔喷，每次在线清洗就能冲掉八成软垢，不用拆塔，省多少事。
蒸发器设计，从来不是套完公式画完图就完事。每台蒸发器处理的物料都不一样，运行工况也千差万别，规范给的是底线，不是最优解。多想想实际运行会出什么问题，多留点余量，少踩几个坑，就是好设计。
