很多做国产医疗设备替代的机械工程师，第一次碰麻醉机都觉得，不就是个带流量控制的气路设备吗？做过才知道，这里面的坑，能把你两三年的项目奖金都亏进去。本文整理了我做三个麻醉机项目攒下来的实际设计经验，都是踩过坑才得出来的结论。
通气模块的公差设计，别乱套通用标准
麻醉机的核心性能指标是什么？潮气量精度。按照GB 9706.28-2020的强制要求，输出潮气量的偏差不能超过±10%。这个要求看起来不高，对吧？
我第一年接国产麻醉机替代项目的时候，团队里的年轻工程师直接套了气动活塞缸的公差，选了H7/f6的配合。常温下测了三十台，全过，偏差都在7%以内。大家都松了口气，直接打样送第三方检测，结果一进高低温箱，问题直接炸了。40℃环境下运行两小时，一半的设备潮气量偏差直接冲到15%以上，直接打回重改。
问题出在哪？密封件。麻醉机的活塞密封用的都是橡胶，温度变化热胀冷缩，H7/f6的间隙太小，高温下橡胶膨胀直接卡滞活塞，走量不准；低温下间隙太大，橡胶收缩漏气，同样不准。
后来改了公差，换成H8/e7的配合，把密封件的邵氏硬度从常用的邵氏A60降到A55，还额外加了一道72小时的压缩永久变形测试，符合GB/T 7759.1的要求才定型。改完之后再测，-10℃到45℃全温度范围内，偏差最高才8%，一次性过检。
谁偷懒直接套通用气动的公差。谁死得快。
挥发罐的流量线性，差0.1mm就是安全隐患

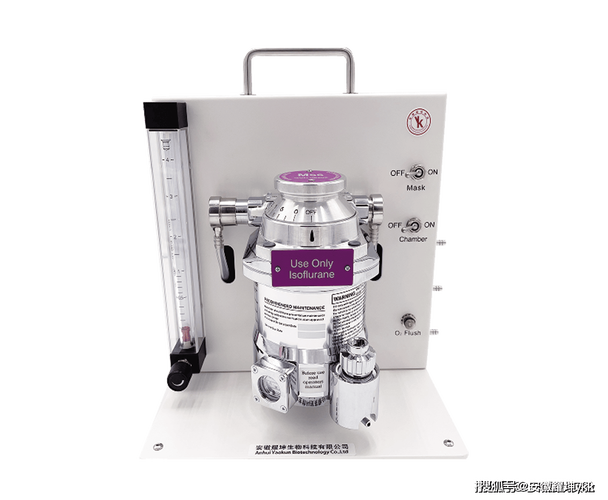

挥发罐是麻醉机负责输出麻醉蒸汽的核心部件，输出浓度差一点，病人的麻醉深度就不对，搞不好就是医疗事故。
说实话，我见过三个创业项目卡在这里，半年过不了注册，活活把资金链拖断。绝大多数低端国产麻醉机用的还是机械温度补偿型挥发罐，靠双金属片调节流孔开度来补偿温度变化对蒸发量的影响，这里的加工精度差一点，结果天差地别。
之前我们合作的加工厂，把双金属片的安装槽深度车错了0.1mm，整批200台挥发罐，20℃到35℃的浓度偏差全部超了3%的强制要求，直接全部报废，损失十几万。就差0.1mm。
不过话说回来，现在很多设计新手喜欢上来就上电子挥发罐，说精度高，智能。但你做面向基层医院的普及型机型，成本卡得死死的，一台整机BOM才八千块，一个电子挥发罐就要两千，怎么卖？我们当时的权衡是，机械挥发罐改加工工艺，把原来的冲压节流孔改成线切割，加工成本每台只涨了两块一，良率从62%直接升到96%，输出浓度偏差稳定在1.5%以内，完全符合国标要求，成本比电子方案低了八成，上市之后卖得特别好。
呼吸回路防误接设计，安全的钱一分不能省
很多设计师把精力全放在核心性能优化上，忽略了接口的防误接设计，最后注册卡安全项，还要改模，耽误时间又花钱。
国标要求氧气、笑气、空气的进气接头必须做防误接设计，很多小厂图省事，只做了不同颜色区分，觉得反正能分清楚。有用吗？临床急诊，护士连轴转忙起来，手都不看，直接插，错接了就是缺氧，就是人命关天的事。
我们之前开模的时候，把氧气接头的定位凸缘做成15mm，笑气14mm，空气16mm，尺寸差一毫米，错接根本插不进去，就算闭着眼插也插错不了。当时开模额外多花了八千块的改模费，很多人觉得不值，结果注册检测的时候，安全项一次过，同批次送审的另外两个厂家，全因为防误接不合格打回，我们提前三个月拿了证，早早占了市场。
这点钱省下来，后面出任何一个事故，都够你赔得底朝天。
做麻醉机设计，和做普通消费电子不一样，每一个尺寸，每一个公差，背后都是人命。没有什么模糊空间，差一点，都不行。这些经验都是一次次改模、一次次打回攒出来的，记着，比你对着标准算三天公式有用。
