摘要：本文结合三个实际落地的工业项目经验，梳理协作机器人设计、选型、集成过程中容易被忽略的核心细节，纠正常见的参数崇拜误区，给出可直接复用的工程经验，适合准备做协作机器人项目的中级工程师参考。
上次给汽车总装线做工位改造，甲方要求把原来的人工拧螺栓工位换成协作机器人，项目上线前一周出问题了——力控阈值调了三次，还是要么拧滑牙，要么抓不住螺栓，差点给我赔违约金！
干了十几年机械设计，碰过不下二十个协作机器人项目，见过太多新手盯着参数表选，堆了一堆高端配置，最后用起来还不如入门款顺手。今天就把攒了好几年的干货倒出来。
碰撞安全：不是加了力传感器就万事大吉
很多人觉得，协作机器人能和人一起工作，核心就是关节上装了力传感器，碰到东西就停，这就够了。对吧？
我前年在展会上试过某新品牌的样机，销售拍胸脯说符合安全规范，我故意伸胳膊过去让它撞，结果停下来的时候，胳膊上直接红了一大块。事后测了数据，标称的停止力是50N，实际碰撞瞬间冲击力冲到了87N。

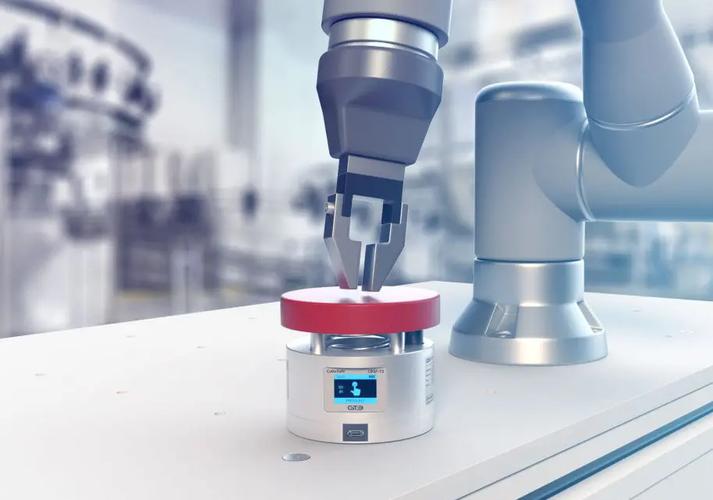

问题出在哪？大部分人不知道，协作机器人的安全标准是ISO/TS 15066:2016，这个标准里要求的功率力限制，测的是碰撞全过程的最大冲击力，不是稳态下的保持力。很多厂商只标稳态力的数据，故意偷换概念。
除了控制器的响应速度，本体惯量才是隐形核心。大臂为了强度用了太厚的钢板，自重直接上去了，哪怕控制器1ms就能做出反应，惯性带来的冲力早就超过安全阈值了。
选型的时候，很多人迷恋额外加末端六维力传感器，觉得传感器越多越安全。说实话，大部分3C装配、普通包装工位，关节自带的力觉已经够用，光涨了十几万成本，标定还麻烦，犯不上。只有那种需要末端精准力控、直接和人体接触的工位，比如康复机器人、手工打磨辅助，才需要额外加。
力控装配：选型和调试的那些隐形坑
回到开头那个拧螺栓的项目，最后查出来问题压根不是力控算法不行，是我们选型走歪了。

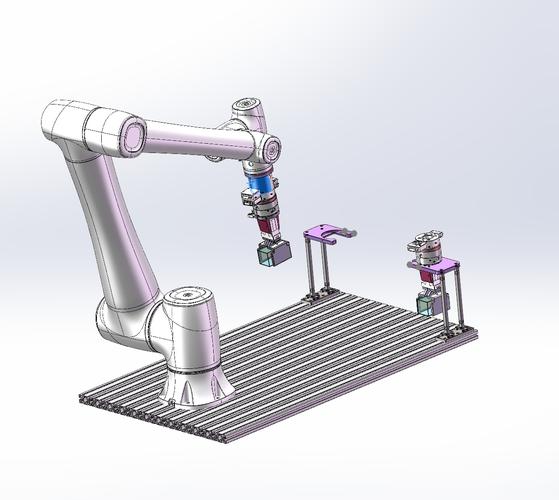

当时我们看参数，这款机器人重复定位精度±0.02mm，比同价位其他款高了一倍，觉得捡着宝了。结果完全忽略了臂端综合刚度这个核心参数。
拧M6的螺栓，轴向进给力最大要120N，我们选的那款机器人，臂端刚度只有22000N/m，算一下末端变形就是Δ=F/k=120/22000≈0.0054m，也就是0.54mm！直接偏出了螺栓孔的引导位，要么拧滑牙，要么力控误判成碰撞停机。
这里给个我自己用了很多年的经验公式，行业教材里很少会写这么直白：装配工位选协作机器人，要求臂端刚度满足 k ≥ 10 * F_max / Δ_allow，其中F_max是装配过程最大轴向力，Δ_allow是允许的最大末端偏斜误差。系数10是我试了十多个项目攒出来的安全冗余，刚好够用。
那次我们要的允许偏斜是0.05mm，F_max150N，算下来k需要至少30000N/m，差了快三分之一，怎么调都没用。最后改方案，在末端加装了一根轻量导向柱，才把偏斜控制住，前前后后耽误了两周，项目奖金扣了小一半。
不过话说回来，也不是刚度越高越好。刚度太高，碰到微小的装配误差就硬顶，反而挤坏工件，白费了协作机器人的柔顺特性。真要那么高刚度，不如买传统工业机器人，便宜一半还多。
调试还有个坑，很多新手喜欢把力控响应调得特别灵敏，觉得越灵敏越高级。车间里哪有没有振动的地方？旁边冲床一启动，信号直接干扰，十分钟误触发三次，生产经理跟你急！我现在调试，都是先把灵敏度往低了调两档，满足要求就停，留够冗余，稳当。
集成布局：别忽视人机共融的实际工位需求
很多项目，机器人本身参数完全合格，集成完用不了，都是布局没做好。
去年我去给一个电子厂救过一个项目，他们把协作机器人架在插件工位正中间，说这样省空间，结果工人取放成品，每次都要侧身绕开机器人手臂，原来人工一分钟能做12件，现在只能做9件，效率降了25%，甲方说要退货。
其实解决办法很简单，把机器人倒装在工位上方的铝型材梁上，不用的时候收到侧边，完全不挡工人操作，改完之后效率直接比原来人工还高10%。很多人脑子里固化了机器人一定要落地装，其实协作机器人重量轻，倒装、侧装、滑轨装都可以，怎么方便人机协作怎么来。
还有安全防护的误区，很多人觉得做了协作机器人，还是要像传统工业机器人那样，整个安全光栅围起来。那你买协作机器人干嘛？本来就是要让人能随时介入调整，围起来完全浪费了协作的优势。当然，该防护的还是要防护，如果机器人的活动范围能碰到后方高速运转的冲压机，那局部加防护就行，正面交互区放开。
还有电缆，别图省事直接把电缆拖在外面。机器人每天来回转个几千次，用不了三个月电缆就磨破绝缘，直接短路停机。一定要用配套的本体拖链，或者走内置电缆，装配的时候多花大半天，后期一两年不用管，太值了。
协作机器人火了这么多年，好多厂商吹得神乎其神，什么全自主、高精度，一堆参数堆得让你看不懂。其实核心就一个，它是帮人和机器一起干活的，不是为了完全取代人。所有设计选型都围绕这个核心，就不会踩大坑。
