摘要：机器视觉尺寸测量已经广泛替代人工卡尺、千分尺用在批量工业检测中，但很多中级工程师搭完系统，总是达不到标称精度，稳定性差，批量检测良率波动大。本文结合十多年一线工程经验，讲透精度瓶颈、标定误区和选型权衡，都是踩过坑攒出来的干货。
核心精度瓶颈不在相机，在你忽略的这些地方
很多人入门第一件事就是堆参数，砸钱买几千万像素的工业相机，结果做出来的精度，还不如人家五百万像素的稳定。
说实话，我三年前接过一个汽车零配件厂的单，客户自己搭的系统测转向销轴直径，要求公差±0.01mm，结果实际测量波动能到0.05mm，找我过来的时候，拆开一看我都乐了——镜头用的是百来块的普通工业监控头，光圈还开到最大，工件边缘在成像上糊成半透明，能测准才见鬼。
按照GB/T 24748-2009机器视觉检测的通用规范，尺寸测量的精度下限，一半由光学系统决定，一半由边缘算法决定，光学不行，算法再调都是白搭。
第一个容易错的是景深。很多人选镜头根本不算景深，只看焦距对不对，你被测工件如果有安装误差，或者本身带厚度，离焦一毫米，边缘位置就会偏移好几个微米，景深的计算公式你得背下来：DOF = 2*u²*N*c / (f² – u*N*c)，u是物距，N是光圈系数，c是传感器像素尺寸，f是镜头焦距。算出来的DOF必须大于你工件可能的离焦范围，不然肯定飘。
第二个就是光源。我见过最离谱的操作，就是直接用车间的日光灯打正光测金属工件尺寸，工件表面一反光，边缘直接飞出去。测不透明工件的外形尺寸，一定要用平行背光源啊！出来的边缘锐度，比同轴正光高两个等级，成本也差不了多少，犯不着省这个钱。
还有安装角度，相机光轴必须和被测面垂直。偏个3度，测100mm的长度误差就有0.14mm，差了十几个公差带，这个细节没人提，但是一错全完。

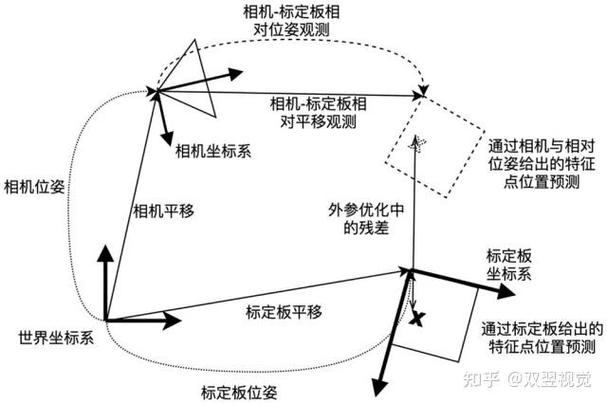

标定你真的做对了吗？别拿棋盘格随便糊弄
很多人觉得标定就是走个流程，打开软件拍十几张棋盘格，点一下计算就完了。我刚入行踩过最大的坑，就是在这里。
那时候做3C玻璃盖板的尺寸测量，客户要求公差±0.02mm，我们标定完测标准量块，准的离谱，误差只有0.005mm，结果一量产换工件，尺寸直接偏了0.03mm，整整查了三天，才发现问题：标定板贴在工装上面，比实际工件的测量平面低了两毫米，物距变了，系统放大率就变了，误差自然就出来了。
这里说两个实打实的规则，只要做高精度测量就必须遵守。
第一，标定板本身的精度，必须比你要求的测量精度高一个数量级。你要做到±0.01mm的测量精度，标定板的栅格加工误差就得小于±0.001mm，别贪便宜买那种几百块的印刷标定板，误差大到你不敢看，真要做精度，就买陶瓷蚀刻的，贵个几千块，省得你后面出问题报废几万件工件，哪个划算？
第二，标定平面必须和被测工件的测量平面完全重合，差一毫米都不行。尤其是你用定焦镜头，景深本来就小，物距变一点，放大率变好多，这个误差是系统误差，算法消不掉的。
哦对，还有温度漂移，很多人根本不注意。夏天车间不开空调，从早上25度到下午35度，镜头本身热胀，安装导轨变形，100mm的测量值能飘0.04mm，我亲手用标准量块测过，真不是瞎扯。所以做精度要求高于0.02mm的项目，要么车间装空调控温，要么每天开工前拿标准量块校一次，花不了五分钟，比出事强。
实际项目的选型权衡，别堆参数要讲匹配
说实话，现在行业风气真不好，什么都要往高了堆，相机要1200万起步，镜头必须进口远心，一套系统下来十几万，其实大部分项目根本没必要。
你要是测家具板材的长宽，公差要求±1mm，视野两米见方，用个500万像素的全局相机，配个几百块的定焦镜头就够了，算一下：500万像素横向2592像素，两米视野，每个像素对应大概0.77mm，只要边缘算法正常，做到±1mm轻轻松松，花那十几万冤不冤？
那什么时候要高像素？比如你测10mm范围内的小零件，公差要求±0.005mm，那像素就得够，按每个像素对应最大0.002mm算，10mm就需要5000个横向像素，那选个2400万像素的就合理。
还有远心镜头，是不是一定要用？远心的畸变确实小，抗离焦误差确实强，但价格是普通定焦的十倍还多啊！如果你的工件安装误差不超过1mm，公差要求大于±0.05mm，普通定焦镜头算好景深，完全能用，省下来的钱买个好点的光源和标定板，精度提升比换远心大多了。
不过话说回来，别迷信什么AI分割测尺寸。只要你光学系统打好光，边缘清晰，传统的亚像素边缘检测，精度比AI高得多，速度快还稳定。我见过有人拿AI测尺寸，工件表面粗糙度变了一点点，误差直接翻三倍，纯纯的技术堆叠骗甲方钱，落地根本用不了。
机器视觉尺寸测量说穿了，核心就是拿到清晰锐利的工件边缘，剩下的计算都是水到渠成的事。九成项目出问题，都是前端光学系统没做好，后端再怎么折腾都补不回来。
这么多年做下来，最大的体会就是，拼的不是谁堆的参数贵，是谁把不起眼的细节做足了，这点比什么都重要。
