摘要：国内多数离散制造产线在达到设计良率后就陷入“稳定停滞期”，大量可挖掘的成本空间被隐藏。本文结合国内某主机厂配套冲压车间车门内板产线的实际优化案例，拆解产线工艺持续优化从找问题到落地固化的全流程，分享一线工程师踩过的坑和可直接复用的经验。
别拿“稳定”当借口，优化的起点是找对真问题
很多工厂只要产线良率稳定在设计值，就没人愿意动了。停线改工艺扣奖金，不改最多就是多报废点，算在生产成本里，谁都不愿出头。说白了就是懒。

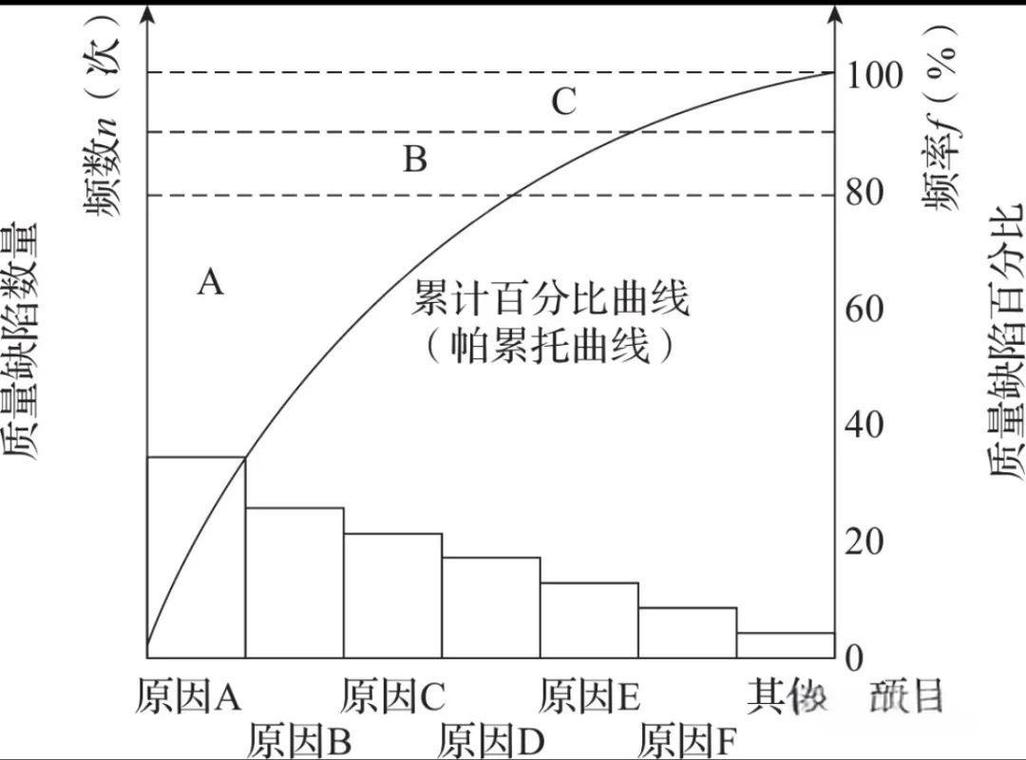

我前几年在冲压车间待的时候，有条车门内板生产线，名义良率稳定在88%，12%的不良报废，一年算下来光材料就扔掉一百多万。所有人都说是供应商钢材质量不行，延伸率波动大，天生就会裂。我们把三个月的不良记录全拉出来，按不良类型做帕累托排序。
结果一目了然，82%的不良集中在左侧B柱下区域的翻边开裂，其他不良加起来都不到五分之一。接下来测原料，抽了十几炉不同批次的钢材，延伸率都符合GB/T 700-2006的要求，波动区间只有0.4%，根本达不到影响开裂的程度。
你看，绝大多数时候，我们看到的都只是表面问题，把原因推给不可控的外部因素，自然就不用做优化了。真问题，永远藏在数据的细节里，得蹲下来扒才能找到。
小步迭代比一步到位更靠谱，试错成本才是优化的核心约束
锁定翻边开裂的问题之后，拆模检查，发现翻边镶块的间隙是按经验取的料厚的12%，整条线所有翻边位置全用这个参数。没人想到这个位置是二次翻边，材料已经发生过一次塑性变形，延伸率早就降了。
当时有个刚回来的硕士工程师，上来就说要重新设计镶块，数控铣削重新开模，报价二十多万，还要停线三天调模。生产部经理直接给否了，当月产量完不成，谁担责任？说实话，换谁都不会同意，优化是为了省钱，上来先砸几十万停三天，换不来任何人的支持。

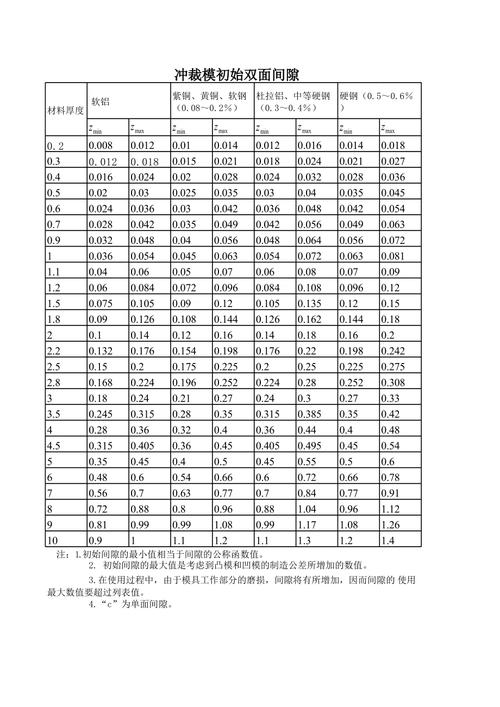

我们想了个办法，用每天换班的40分钟设备保养窗口试参数，每次只调0.5个百分点的间隙，从10%到15%一共做11个梯度，每批试50件，记录开裂数，测变形尺寸。
我们攒了两周的换班停机窗口，就把所有梯度试完了，总共停线时间加起来不到8小时，没占一分钟正产时间，生产部一句话都没说。结果你猜怎么着？间隙调到11.5%料厚的时候，开裂率直接从12%掉到3%，良率稳定在97%。原来之前的12%刚好卡在应力集中的临界点，差0.5个百分点，天差地别。
不过话说回来，行业里都说翻边间隙取10%~15%料厚，这个范围太大了，二次翻边因为预变形的影响，材料延伸率会下降10%~15%，所以间隙必须比经验值小0.5~1个百分点，这个细节，绝大多数教科书都不会写，都是踩坑踩出来的。
把优化成果固化，别让经验跟着人走
我早年就吃过亏，第一次做类似优化，调完参数良率上去了，没更新正式的工艺文件，只让调模师傅记在自己的本子上。第二年师傅退休，新师傅按原工艺文件调回去，良率不到两个月就跌回原来的水平，又花了一个多月才重新找回来，你说懊恼不懊恼？
现在我们做产线工艺持续优化，定了个死规矩：不管改的参数多小，只要连续三批验证有效，必须24小时内更新受控版工艺文件，关键参数录入PLC锁死，非工艺工程师授权不能修改。这个规则看起来死板，但是真的能保住你的优化成果。
还有很重要的一点，别让优化只是工程师的活。一线调模、操作工人天天泡在产线，最容易发现问题，只要改完有效，一定要给激励。我们那条线优化完，每年省了八十多万的报废成本，我们拿10%出来发奖金，从调模师傅到操作工人人有份，后来一年下来，一线主动提了十几个优化建议，光这些建议又省了小一百万。
现在很多工厂都上了MES系统，数据都存在服务器里，别浪费。我们做了个自动报表，每天自动把良率、工艺参数、原材料批次做关联，只要不良率超过阈值就自动发提醒，不用工程师天天蹲现场找问题。持续优化，本来就是天天做的事，不是一次性做完就可以扔到一边。
产线工艺持续优化，从来不是什么高大上的项目，也不需要动辄几百万的投入。那些看起来已经稳定到不能再改的产线，往往藏着几十万上百万的隐形成本，就看你愿不愿意蹲下来，抠那一点点细节。
