摘要：本文结合五个不同行业的工业综合数据展示大屏落地项目经验，梳理从需求定位到现场调试的核心设计要点，分享业内很少提前说透的选型权衡和踩坑经验，适合负责落地项目的中级工程师参考。

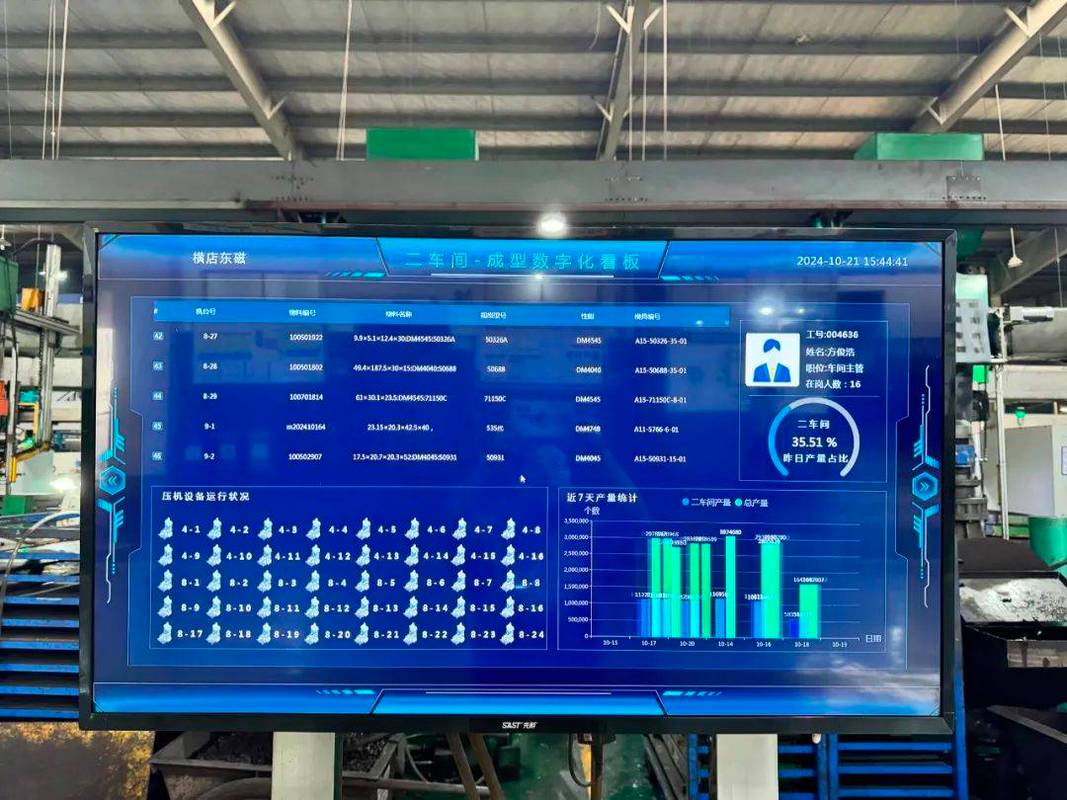

上周刚给某汽车总装车间调完第三台大屏，整个人瘦了三斤。真的，很多人做工业大屏，一开始就走错路了。对吧？
核心需求别跑偏：不是越炫越好
很多甲方一开始就要“3D建模、动态翻页、每秒刷新10次”，说实话，工业现场用，核心需求是什么——第一是7*24小时稳定运行，第二是远距10米外能看清数字，第三是异常数据能第一时间抓眼。花里胡哨的动效除了拖慢反应速度，招惹现场的灰尘飞虫进屏幕缝隙，一点用都没有。

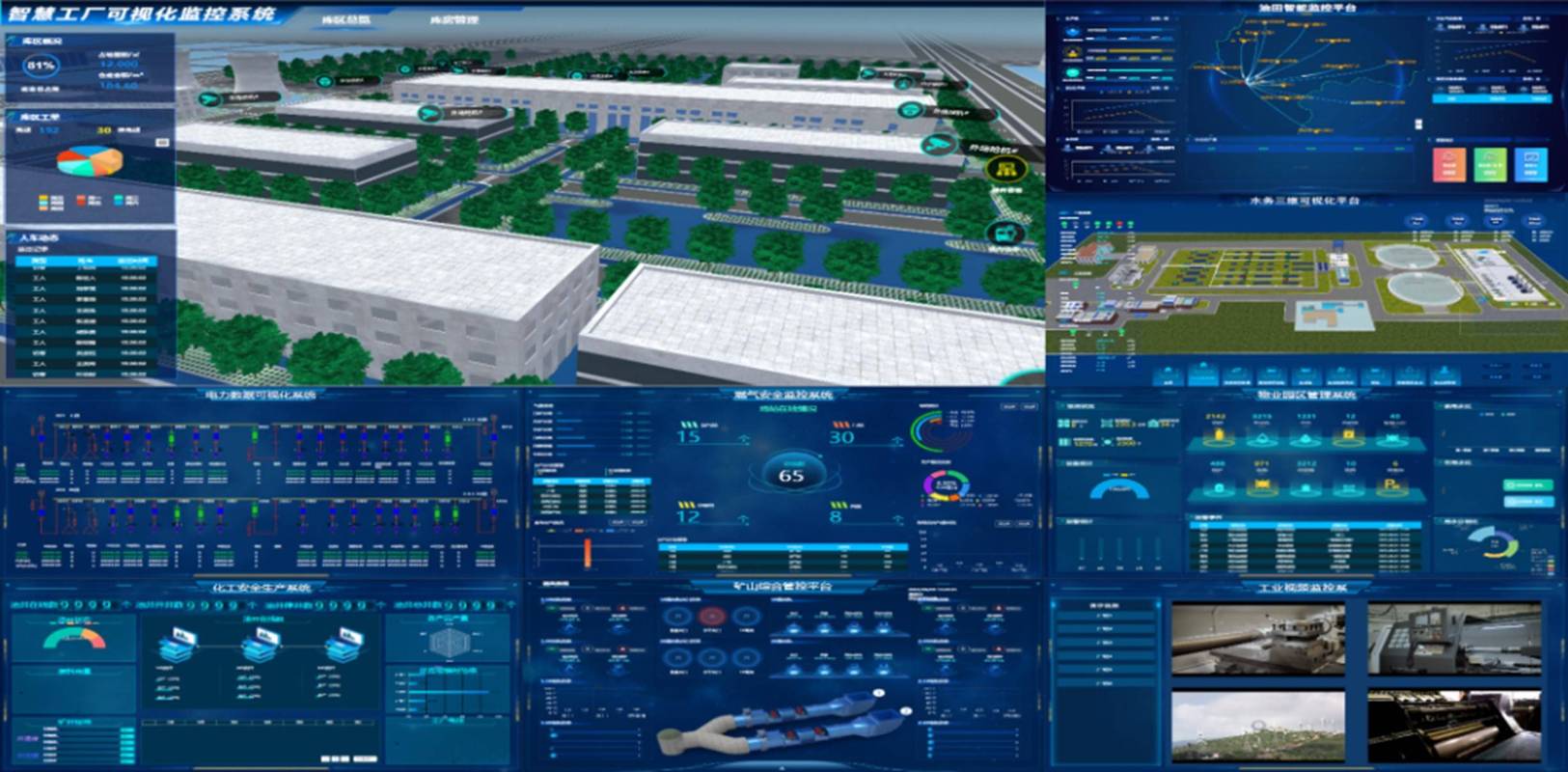

去年给某钢厂做的第一版，做了带动效的设备旋转展示，甲方现场班长看了三天就说关掉，“干活的时候瞟一眼就要找数据，转来转去我眼晕”。最后改成了静态分区，异常数据标红闪烁，反而使用率翻了三倍。
按照GB/T 50770-2013《自动化仪表工程施工及质量验收规范》的要求，工业显示设备的平均无故障时间必须不低于50000小时，你整个消费级的显示器加花里胡哨的动效，MTBF连20000都到不了，不出三个月就烧主板，找谁哭去？
硬件选型的隐形权衡
很多人选型只看尺寸和分辨率，这就错了。亮度是最大的坑。工业车间很多是顶光或者侧面强光，你选普通商用屏的300cd/㎡，晴天根本看不清。必须要500cd/㎡以上的工业级高亮屏，如果是户外半露天的场站，要到1500cd/㎡以上。别信那些商家说“我们这个商用屏已经够亮了”，我吃过亏，当年在集装箱码头做的第一个大屏，晴天站在操作室门口看，屏幕白成一片，什么都看不见，最后整屏换掉，亏了八万多。
不过话说回来，很多人追求无缝拼接，其实没必要。工业大屏又不是看电影，只要拼接缝控制在2mm以内，数据分区放，完全不影响看。无缝屏贵出一倍还多，出问题换一块就得整个拆，维护成本翻三倍，完全不值得。
还有对接协议的问题，工业现场的数据来源五花八门，西门子PLC、三菱SCADA、还有各种老旧的仪表走Modbus RTU，你选大屏一体机的时候，一定要确认原生支持Modbus、S7、OPC UA三种以上工业协议，别整个只支持JSON接口的，到现场还要自己做网关转发，多出来的开发量够你加一个月班。

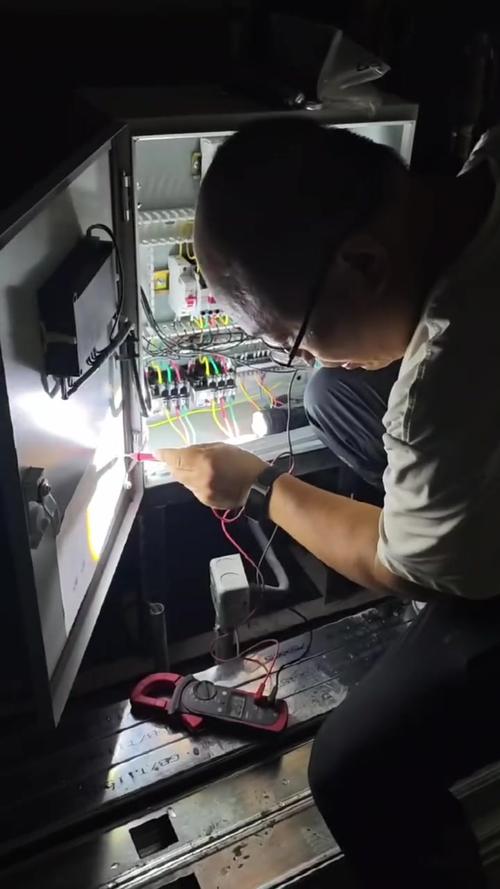

现场调试的几个关键细节
装完不是结束，调试才是出问题最多的地方。第一个，电磁干扰。工业现场大功率电机多，变频器一启动，屏幕就闪条纹？很多人以为是屏坏了，其实是布线错了。电源线一定要和动力线分开走，间隔至少30cm，信号线要带双层屏蔽，屏蔽层单端接地。按照GB 50174-2017《数据中心设计规范》的要求，工业控制线路的接地电阻必须小于4Ω，别嫌麻烦，我上次就是偷懒，和动力线走了一个桥架，结果一启动天车，屏幕直接花屏，重新布线花了两天。
第二个，刷新频率的适配。很多人追求每秒刷新一次，其实没必要。设备温度、压力这些参数，10秒刷新一次完全够用，产量计数每秒刷新就行，太高的刷新频率只会给PLC和网关增加不必要的负载，搞不好还会把PLC搞死机，那可是生产线停车的大事故。
第三个，配色。别用太纯的黑底，纯黑长时间看眼睛容易疲劳，用#1a1a2e这种深灰蓝，文字用浅灰白色，异常用#ff4444的亮红，比纯红舒服，远看也明显。我之前试过那种深色底配渐变色块，现场师傅说，“晚上加班两个小时，眼睛疼得睁不开”，后来改了低饱和度的配色，反馈立马好了。
说实话，工业大屏是给现场工人和中控师傅用的，不是给领导参观拍照片用的，一切都要以长时间使用的舒适度为准。
做了五六个项目，最深的感受就是，工业综合数据展示大屏本质是生产工具，不是展厅展品。把稳定放在第一位，把使用者的实际感受放在第一位，少搞花架子，多落地解决实际问题，就不会出大错。哦对了，最后留个小提醒，选屏的时候一定要问清楚，是不是有工业级的防眩光涂层，这个太重要了！别嫌贵，一百多寸多花几千块，能省掉后面无数的麻烦。
