摘要：本文结合实际落地项目，分享自动化分拣复合加工作业单元从架构选型、误差控制到现场调试的实用经验，针对中级工程师常踩的坑给出可落地的解决方法，所有参数均符合国内行业通用规范。
上个月刚交付完佛山某锂电材料厂的一套自动化分拣复合加工作业单元，调试收尾的时候，甲方的设备主管拉着我吐槽，之前上的那套旧设备，分拣完转加工废件率快10%，一年浪费的料够买半套新单元了。
做了快十年的非标自动化，我最大的感受就是，这类复合单元最容易踩的坑，从来都不是核心元器件买不起，而是想当然把分拣和加工两个模块硬拼在一起，忽略了匹配性。
核心架构的选型权衡：别迷信集成商的万能方案
拿到需求第一反应是什么？大部分人会先翻供应商的样册，找现成的套方案。我见过太多项目，上来就堆最贵的配置，3D视觉加柔性振动盘，什么高端上什么，最后预算超了，效果还不如预期。

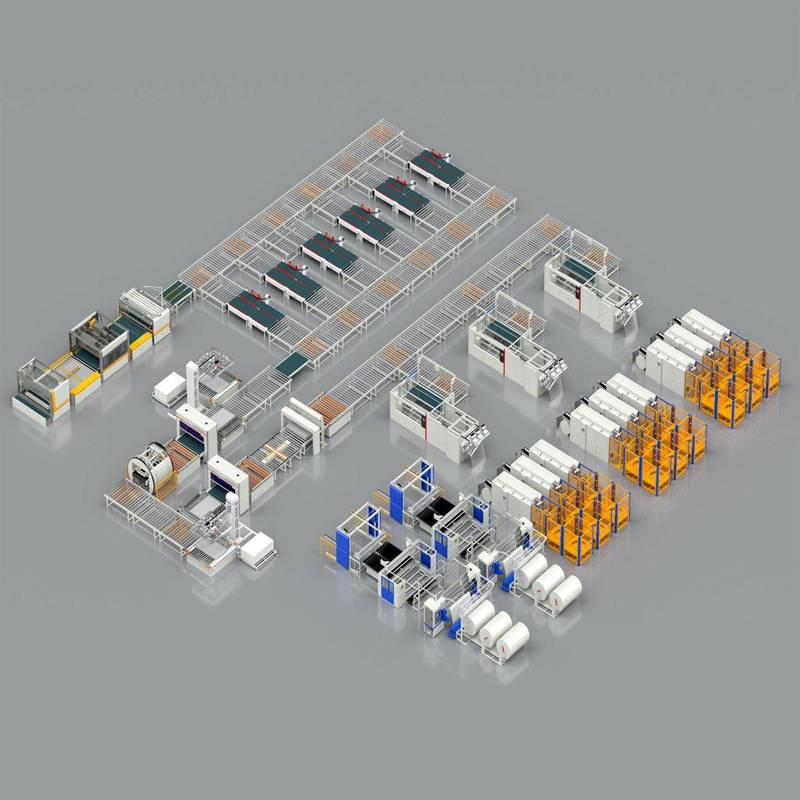

这套单元的核心，是分拣完成后直接在单元内完成后续加工作业，不是分完类再转厂，所以架构必须围绕来料特点做。我们这次的项目，来料是混装的磷酸铁锂正极片，宽窄在80-150mm之间，边角带冲压余料，要求分拣完成后直接切边、检测、分类码垛，所有工序在单元内完成。
一开始合作的集成商给的方案是单轴机器人+静态2D视觉，预算省了快十万，试跑第三天就扛不住了。混叠的料分不出来，毛边卡传送带，一小时停三次。说实话，选方案真的要量体裁衣：来料是100mm以下的不规则散料，那柔性振动盘+3D视觉的组合确实香；如果是规整的大尺寸包装件，普通皮带输送机+2D视觉就能满足要求，还耐造易维护；要是工件单重超过5kg，还硬上柔性振动盘，设备成本涨三倍，使用寿命还会因为负载超标缩短一半以上，完全是得不偿失的选择。
按照GB/T 37414-2019《工业机器人视觉分拣系统技术条件》的要求，要满足后续复合加工的精度，分拣系统的重复定位精度必须控制在±0.1mm以内。很多小厂的方案能把价格压很低，就是把定位精度降到了±0.3mm，分拣出来凑活用，到了加工工位就偏位，废件率轻轻松松干到8%，一年下来浪费的成本远超过当初省的那点设备钱。
复合加工工位的协同误差控制：容易忽略的隐形坑
大部分工程师都会把注意力放在分拣精度上，很少关注分拣和加工工位的基准协同，我第一次做这类项目的时候也栽过这个坑。
五年前做的一套五金件分拣切边单元，试跑前两周一切正常，一周之后，加工出来的工件尺寸偏差越来越大，一天下来累积偏差能到1.2mm，你说邪门不邪门？拆了找问题，刀具没问题，伺服电机没问题，分拣定位也合格，折腾了半个月才发现：分拣工位的视觉基准是自己单独标定时设在传送带边缘的，加工分度盘的基准是设在设备基座上的，传送带运转一个星期，张紧轮微调之后，基准直接偏了。

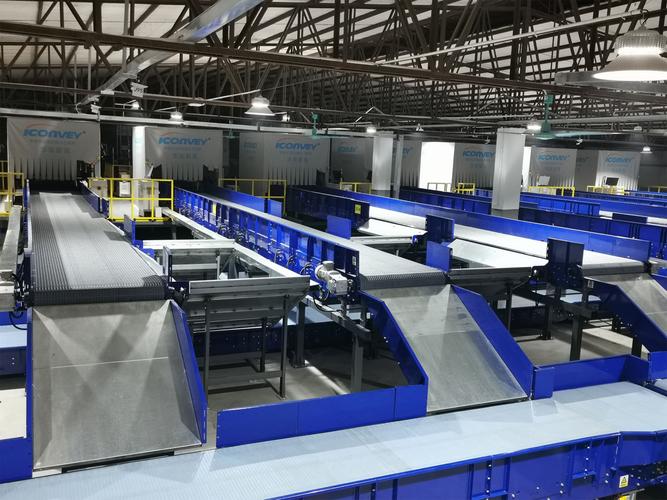

后来我们做所有这类单元，都会在设备主体基座上留一个固定式公共基准靶标，视觉相机、加工刀具、上料工位的原点都统一以这个靶标为基准做标定。现场投产之后，每个月停机半小时重新标定一次，标定用的块规必须选符合GB/T 6092-2008要求的0级精度块规，别图便宜买1级，差个几微米，累积下来就是零点几毫米的偏差，直接影响成品率。
不过话说回来，除了基准误差，节拍匹配也是大问题。分拣速度快过加工速度，就会堆料堵工位；加工速度快过分拣，设备空转浪费电。我们现在给PLC加了一个简单的缓存计数器，动态调整分拣的出料节拍：加工工位忙的时候，分拣放慢进料；加工工位闲的时候，分拣提高出料速度，这么改完，比固定节拍省至少15%的电，投产一年多从来没出现过堆料堵线的问题。
现场调试的实用技巧：省时间就是省成本
做非标项目，调试时间占比能到三成，省出调试时间就是省成本，我这里几个技巧都是踩坑踩出来的。
第一，别一开始就全工位联调，先单个工位跑稳定性。先把加工工位挡住，单独跑分拣，连续跑2000件，错分率、卡料率都降到1%以下再动加工工位。不然出了问题，你都不知道是分拣的错还是加工的错，排查起来浪费好几天。
第二，千万别忽略光照对视觉分拣的影响！我之前在一个车间做项目，分拣工位对着大窗户，下午太阳斜射进来，工件表面反光，错分率直接从0.5%跳到12%，那天我加班到十点改遮光罩，整个人都累瘫了。现在不管客户怎么说要省成本，我都坚持加全封闭的环形无影光源，别省那几千块钱，后期改起来哭都来不及。
第三，故障报警别写得模棱两可。很多人图省事，所有故障都报“设备异常”，现场操作人员看不懂，出点小问题就给你打电话，大半夜都要跑过去。我们现在做报警，都是拆到具体工位具体故障：“分拣工位工件叠料”“切边工位刀具磨损超阈值”“出料工位缺托盘”，操作人员一看就知道怎么处理，大部分小问题自己就能解决，省太多事。
哦对了，关键部件一定要留预测性维护的接口，给主电机、加工刀具装个便宜的振动传感器，设好阈值，振动超标就提前报警，别等崩刀了才停线，很多工厂停线一小时的损失，比换十把刀都贵。
做这类单元这么多年，最大的感悟就是，自动化分拣复合加工作业单元从来不是分拣和加工两个模块的简单拼接，要从来料、预算、维护全流程抠细节。很多看起来不起眼的小地方，偏偏就是决定项目成败的关键。前期多花两天核对基准、选对架构，比后期到处救火舒服太多。
