本文基于笔者主导的汽车焊装车间孪生项目落地经验，聊一聊工厂虚拟数字孪生映射建模平台搭建过程中，新手最容易踩的坑，以及实打实能用的设计要点，适合有基础但没落地过项目的工程师参考。
为啥你做的孪生建模总是和现场对不上？
很多人拿到需求第一反应，就是把CAD原文件直接导进去，越精细越好。零件导完导工装，导完工装导厂房，恨不得把螺丝的螺纹都建出来。
错的离谱。

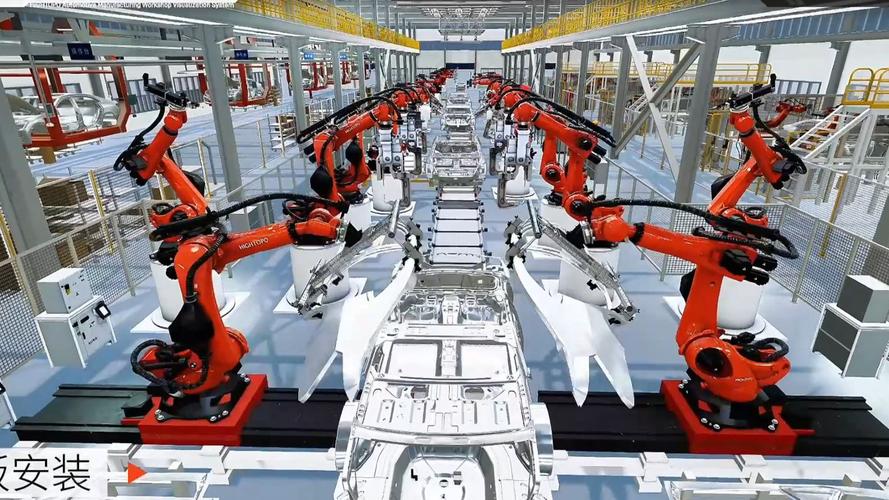

去年我们做华中某整车厂零配件焊装线的孪生项目，一开始团队的年轻工程师就是这么干的。导完模型一看，面数破1200万，平台打开就要三分钟，运行起来帧率不到10帧，更离谱的是，现场机器人走到抓取工位，虚拟模型里的夹爪偏了快30mm，根本没法用来做仿真调试。
问题出在哪？绝大多数新手都搞混了一个概念：数字孪生映射不是1:1几何复刻，是带精度约束的功能匹配。
国家在2024年发布的GB/T 44007-2024 《数字孪生 制造企业应用要求》里写的明明白白，动态生产场景的映射定位公差必须控制在±2mm以内，这是硬门槛，达不到，仿真结果就不可信，更别说做离线调试、故障预判了。
堆了那么多没用的细节，既拖慢了性能，又没解决精度问题。亏不亏？
核心：动态映射的分层建模逻辑怎么搭？

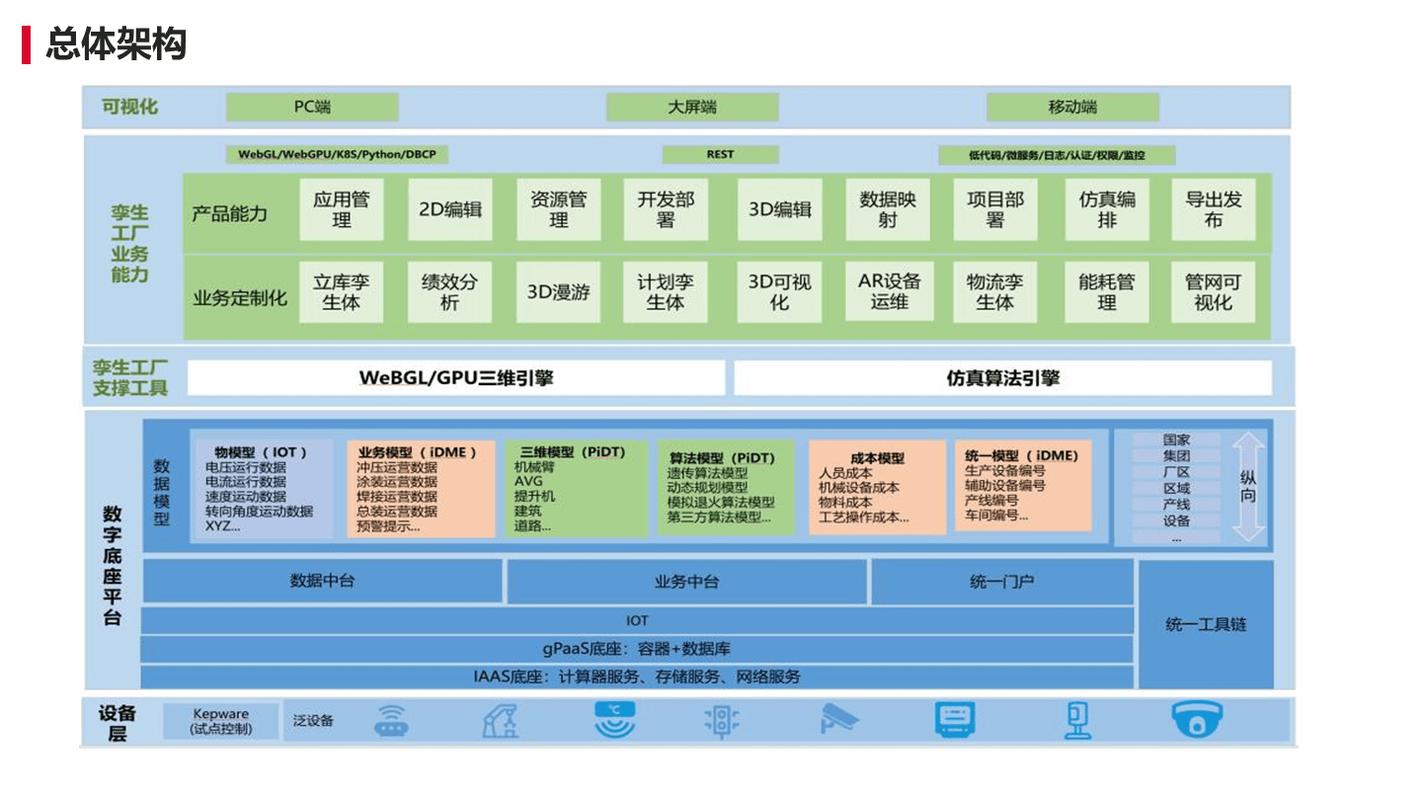

我们推翻重来之后，用了分层建模的思路，把整个工厂映射模型拆成了三层，每一层的精度要求完全不一样。
第一层是静态基础层，就是厂房地基、承重立柱、固定管网这些十年八年不会动的东西。精度要求只要到厘米级就行，所有非关键特征直接合并简化，面数直接压到原来的1/20，一下子就释放了大量性能。
第二层是动态运动层，就是机器人、滑台、夹具这些会动的生产设备。只有关节运动位置、工装贴合面做高精度建模，公差卡死在±1mm，其余非运动的固定基座直接简化，能省则省。
第三层是数据交互层，就是传感器、PLC点位这些虚拟映射节点。根本不需要建几何模型，只需要绑定坐标和刷新频率就行。
说实话，改完这一遍，帧率直接拉到60帧以上，定位偏差稳定在1.2mm，刚好卡在国标要求以内，性能完全达标。
很多人问选型，引擎选Unity还是Unreal，还是用工业软件自带的孪生模块？
我们当时权衡了快一周：Unreal的渲染效果好，但是二次开发门槛太高，做定制化的数据对接太麻烦；工业软件自带的模块够用，但开放性差，后续很难接自己的故障预判算法；最后选了Unity，生态够全，C#开发顺手，做工业插件对接也方便，就是大场景的遮挡剔除要自己调，我们自己写了个动态加载脚本，只加载当前生产工位10米范围内的模型，更远的模型直接卸载内存，内存占用直接降了70%，太香了。
这里还有个坑，90%的人都会踩：所有数据都开100ms实时刷新。
疯了吗？一个中型工厂小一万个点位，全实时刷新，再好的服务器也扛不住。实际上90%的非关键点位，比如环境温湿度、配电柜电压，一秒刷一次完全够用，只有机器人关节坐标、夹具夹紧信号这种关键点位，才需要百毫秒级刷新，分个权重很难吗？
落地最头疼：多源数据的对齐校准怎么做？
建模建好了，性能也够了，接下来最头疼的就是对齐。现场设备用了三五年，本身就有机械磨损，安装位置和原始CAD图纸差个三五毫米太正常了，你用原始CAD建模，偏差自然消不掉。
我们一开始用人工逐点校准，12台工业机器人，三个工程师调了整整三天，蹲在现场测坐标，累个半死，最后还有3mm的平均偏差，达不到要求。
后来改了方案，激光点云全局配准+编码器动态校准，两步搞定。
第一步，拿手持激光扫描仪扫整个车间，点云精度做到0.5mm，滤掉现场临时堆放的工件、工装这些杂点，再把我们的分层模型和点云做ICP迭代最近点配准，一次性把全局安装偏差消掉，这里要提醒你，一定要滤杂点，我们第一次配准没滤，偏差直接飘到8mm，白忙活大半天。
第二步，每台机器人的关节零位，用编码器的实际反馈值做在线动态校准，机器人每走一次完整循环，就自动修正一次机械磨损带来的累积误差。最后算出来的平均校准误差是1.1mm，完全符合国标要求。
动态校准误差的计算公式你可以记一下：$E = \sqrt{\frac{1}{n}\sum_{i=1}^{n} (p_{v_i} – p_{r_i})^2}$，其中$p_{v_i}$是虚拟模型坐标，$p_{r_i}$是现场实际坐标，n是采样点数量，要求E小于2mm，这个是行业通用的评判标准。
不过话说回来，很多小工厂舍不得花几万块买激光扫描，怎么办？也有低成本方案，找三个不动的厂房基准角，用全站仪打绝对坐标，然后逐一对齐模型，虽然慢，一天也能搞定，精度也能稳定在2mm以内，够用了。
我见过太多工厂的数字孪生项目，上线剪完彩，就再也没人点开过。做成了给甲方看的花架子，中看不中用。
工厂虚拟数字孪生映射建模平台，核心需求从来不是好看，是能用。是要能给现场工程师做离线调试，能给运维做故障预判，能省时间省成本的。别上来就追求1:1超高精度，别堆没用的参数，把握住映射精度和性能的平衡，找对分层建模的思路，就能少踩很多坑，做出真正能用的东西。
