上个月帮东莞一家机器人集成商改关节减速器方案，拆报废件的时候，我盯着磨偏了两毫米的摆线轮，半天说不出话。光这一套试制品，十万块打了水漂。就因为齿形参数差了0.02，整个项目拖了三个月。
干机械设计快十六年，跟摆线针轮打交道快半辈子，太清楚这个东西的脾气了。看起来就是个少齿差齿轮，真要做好，处处都是玄机。
摆线针轮啮合逻辑，不是画个变形齿轮那么简单

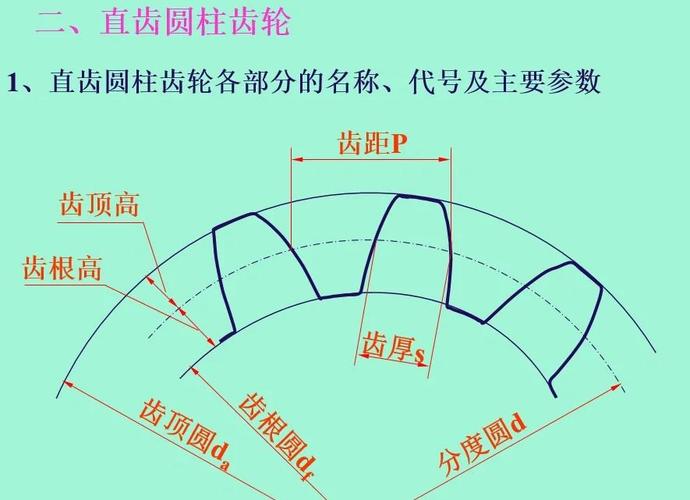

很多刚上手做减速器设计的年轻人，一上来就找个渐开线齿轮的模板改，改完就出图。
错。

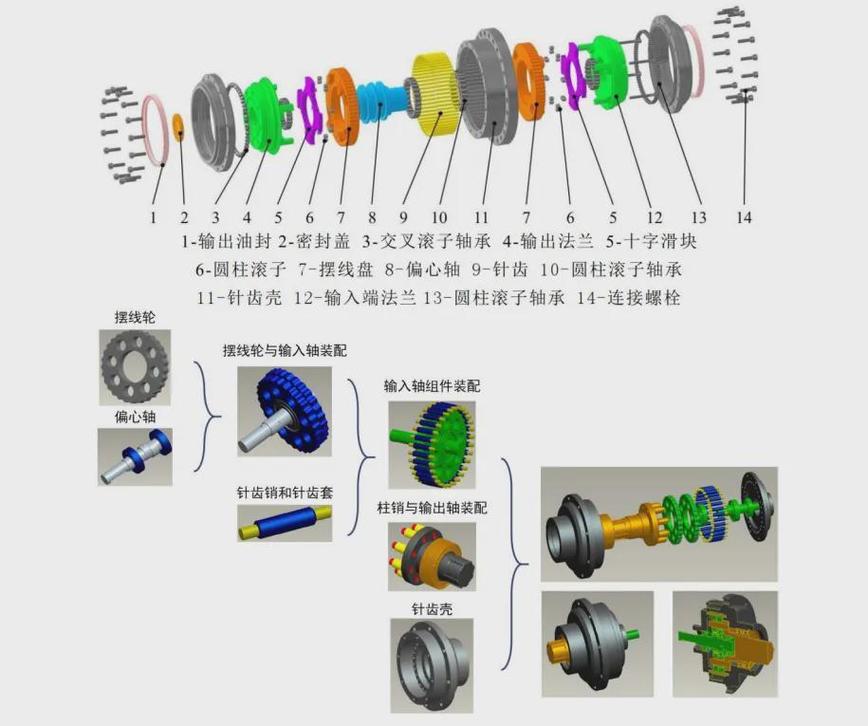

摆线针轮的核心是短幅外摆线啮合，针轮是一圈均匀分布的圆柱销，摆线轮每转一圈，实现一级减速，传动比能做到很大，体积却比平行轴减速器小一半。齿廓方程早被研究透了，按照GB/T 10107.1-2012摆线齿轮啮合标准，标准齿廓方程是：
x = (rp – rp0)cosφ – (a – K1rp0zp/rp)cos((zp – 1)φ)
y = (rp – rp0)sinφ + (a – K1rp0zp/rp)sin((zp – 1)φ)
这里头最容易错的参数就是短幅系数K1。我刚入行那年，师傅让我画一款10模的摆线轮，我图方便直接把K1取了1，结果出图加工完，齿顶直接变成一个尖点，装上去试转，刚加到额定扭矩，直接崩了三个齿。挨了一顿骂不说，耽误了半个月工期。
后来才懂，K1绝对不能超过0.95，一般重载场合选0.8-0.9，轻载选0.5-0.7，留够齿顶厚度，不然别说受力，滚刀都没办法加工，齿根还容易应力集中，一碰就断。
选型选型，别只盯着额定扭矩踩坑
说实话，我见过十个做摆线减速器选型的，八个都只卡额定扭矩这一个参数。剩下那两个，还忘了算温度影响。
前年去山东一个砂石场做售后，他们的输送线摆线减速器用了三个月就趴窝了。拆开来一看，八根针齿销断了五根，断口全是疲劳裂纹。查了选型表，额定扭矩刚好够他们的负载，怎么会断？
一问才知道，他们厂区夏天地表温度快50度，减速器连续24小时转，针齿销本来就受交变弯曲应力，温度一高刚度降了，应力直接超过屈服极限，不断才怪。
这里给个我用了十多年的经验公式：针齿中心圆直径Dp一般取Dp ≈ (2.2～2.8)mzp，m是模数，zp是摆线轮齿数。重载高温场合，系数往2.8靠，多几十毫米直径，针齿销的抗弯能力直接翻一倍，加不了多少成本，寿命翻好几倍。
还有输出连接的坑。很多小厂为了省成本，摆线轮和输出盘用圆柱销连接。普通间歇运行的输送线也就算了，你做机器人关节，做数控车床转塔，用这个，跑一万小时，销孔磨大了，间隙直接窜出来一度多，精度全没了。
高精度场合必须上渐开线花键连接，模数不小于1，公差选H7/k6过渡配合，别图那点便宜。亏一次，够你赚十回差价。
加工工艺差一点，寿命差十倍
很多人做设计，把参数算对了就觉得完事了。其实摆线针轮的性能，一半在设计，一半在工艺。
就说齿面硬度，国标要求不低于HRC50，很多小厂就卡着这个线做，出来的减速器便宜是便宜，重载用半年，齿面就磨出台阶，间隙大到晃得动。真正做高寿命产品，齿面淬火必须到HRC58-62，而且滚齿完必须磨齿，齿面粗糙度要控制在Ra0.8以下。
我跟纳博特斯克的老工程师聊过，他们的顶级关节减速器，摆线轮磨完齿还要做一道滚压强化，给齿面引入残余压应力，抗疲劳寿命直接提三倍。看起来多了一道工序，成本只涨了不到10%，性能直接上一个档次。
还有那个不起眼的针齿套。很多厂直接用45钢做针齿套，淬火都懒得淬透。真要做好，必须用GCr15轴承钢，整体淬火到HRC56以上，外圆磨到Ra0.4以下，针齿套和针齿销之间要留0.01-0.02mm的间隙，让它能自由转动，不然一直磨同一个位置，用不了一年就磨坏了。
哦对，还有摆线轮的内孔，装轴承的那个孔，很多人不控制圆度，圆度公差放0.02mm都觉得够了。其实圆度超过0.01mm，装进去轴承就偏载，用不了三个月轴承就烧了，整个减速器直接报废，你说冤不冤？我现在做设计，这个孔的圆度公差卡死0.005mm，批量加工也就多花几块钱，不良率直接降了八成。
干了这么多年机械，最深的感受就是，越是看起来简单的结构，越考验功底。摆线针轮从发明到现在一百多年了，原理谁都懂，能做好的没几家。无非就是把每个细节抠到位，踩过的坑记下来，别再踩第二次。
很多年轻工程师总想着搞大创新，其实把这些老结构的细节做好，就是最大的贡献。
