课堂上那道卡了三次的作业题
上次布置的课程设计作业：给小型高速视觉检测设备选移动平台导轨。三届学生下来，一半以上都踩了同一个坑。
清一色选了比计算载荷大两个规格的直线导轨，拍着胸脯说承载力留够余量，肯定没问题。等样机装完跑了半个月模拟测试，精度直接掉了两个丝，成像全糊。
问题出在哪？没人问安装面的平面度要求，没人算安装应力对导轨直线度的影响。所有人都盯着选型表上的额定动载荷、静载荷打勾，仿佛凑够参数就能交差。
我刚工作那年也犯过一模一样的错。当时给客户做小型转台，怕承载力不够，硬选了大一号的导轨，装上去转台卡得晃不动，以为是加工厂铣面错了，拆下来刮了三天研配，最后还是换了原设计规格才解决。那时候才懂，导轨真不是越大越好。
很多新手默认留余量就是往大了选，却忘了越大的导轨，安装需要的基准面越大，安装螺栓的预紧力也更大，一不小心就把本来直的导轨，被预紧力拉成了弯的。用的时间越长，变形越大，精度掉得越快。
被教材忽略的选型隐性规则

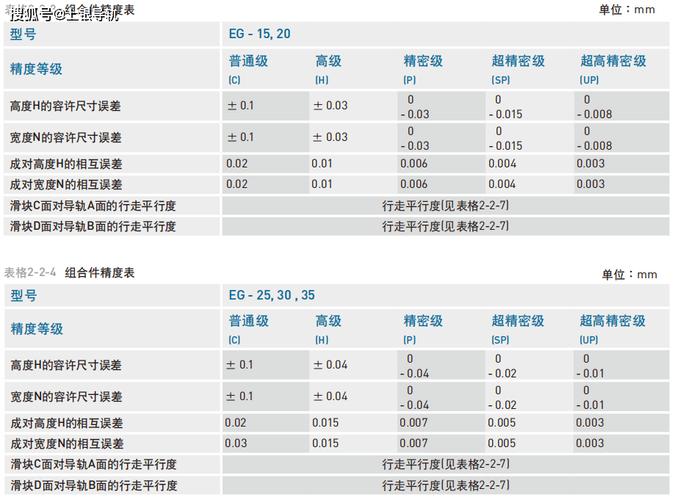

翻遍主流的机械设计教材，讲导轨都是列参数：精度等级分几级，预压等级分几种，不同安装方式对应不同载荷。没人讲这些参数背后的取舍。
比如说预压不是越大越稳。十個学生里有八个会选最重的预压等级，说预压大了没间隙，精度高。真是这样吗？高速移动的场合，预压太大，钢球和滚道的摩擦力直接翻番，跑十分钟温升就能飙到四十多度，导轨热膨胀，钢球挤在滚道里没余量，不出半年就磨出坑。
去年有个学生做3C辅料贴装头，移动速度1.2m/s，选了重预压的H级，仿真出来温升直接把基板都软化了，精度波动远超要求。我让他换成中预压的M级，再给导轨安装槽留0.02mm的侧向变形余量，温升直接降到29度，精度波动掉了八成。
不过话说回来，这种经验谁会写到教材里？都是踩坑踩出来的对吧。供应商的销售都懂，但不会主动说，毕竟卖大规格、高等级赚得更多。
还有个细节，十有九错。同步带驱动的双导轨平台，基准应该放在哪？大部分学生把基准放在两根导轨的外侧，其实应该放在主动轮同侧导轨的内侧。皮带拉动滑台的时候，拉力始终往一个方向扯，基准放错，跑一万次行程，精度直接偏出公差范围。这种东西，不拆两台旧设备看，根本想不到。
改完作业才懂的设计取舍
现在我上课，不会一上来就让学生查选型手册勾参数。第一件事是拉着他们去实验室，摸一摸那台用了七年的旧贴片机导轨。
一摸就能发现，导轨中间段的滚道磨得明显发涩，两头几乎摸不出来磨损。为什么？大部分设备的工作行程都只会用到总行程的中间三分之一，这就是行程偏载。选型手册上的额定寿命是按全行程均匀运行算的，遇上偏载，实际寿命直接打三折，很多人根本不知道这个修正系数。
还有个很有意思的现象，学生做设计，总想着一定要选进口品牌，参数印得好看，说出去也好听。我从来不拦着，但会问一句：你做的是什么设备？要出多少台？预算多少？
做批量量产的消费电子设备，对一致性要求高，选进口没问题。要是做学校实验室的试验机，只做一台，国内厂商做的精度完全够，还能省三分之二的成本，后续换件也方便，为什么非要选贵的？
前两个月有个毕业三年的学生找我，说他单位实验室的拉伸试验机原装进口导轨坏了，换一套要八千多，预算批不下来。我让他找国内的加工厂按原尺寸磨了一对，花了一千八，用了半年，精度一点没掉。这不比等着换进口件香？
设计从来不是堆参数，也不是堆最贵的零件。尤其是导轨，你要考虑安装空间够不够，发热会不会影响精度，后续维修好不好拆，预算卡不卡，每一项都要取舍。这些东西，对着选型手册看一万遍也学不会，得拆过旧设备，踩过坑，摸过磨坏的导轨，才能真正懂。
下次开课，我还把那根弯了的旧导轨摆讲台上。让新来的学生都摸一摸。坑踩多了，自然就会选了。
