摘要：滑块是直线运动机构中最基础也最容易被低估的零件，很多中级工程师选型设计只看表面参数，忽略了工况匹配和细节要求，最后导致设备提前失效。本文结合我十余年机械设计一线踩坑经验，梳理滑块设计选型中的核心要点和常见坑点，给同行做参考。
去年改一款新能源汽车座椅滑轨项目，前后调了三版样，始终解决不了高速滑动的异响声。拆开来把所有零件量了一遍，最后发现问题出在最不起眼的滑块上——采购图便宜换了公差降一级的便宜货，侧向间隙比要求大了0.03mm，拐弯的时候就碰框出响。
看起来就是个方方正正的滑动块，没什么技术含量。实际上整台设备的定位精度、使用寿命，一半以上绑在这个小零件上。
别被标准尺寸骗了：滑块公差的隐形坑
很多人选滑块，开口就要“和这个导轨配套的滑块”，翻完样本只看长度宽度安装孔距，转头就画进图里。公差？提都不提。

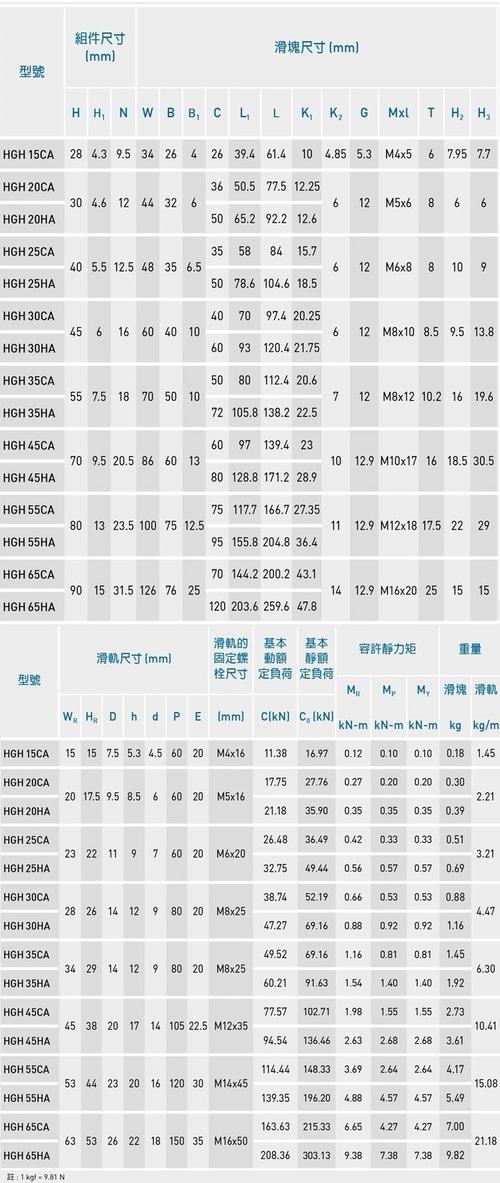

按照GB/T 19917.1-2016滚动直线导轨副的标准，滑块的公差分成普通级、高级、精密级、超高精度级好几个档，不同等级的价格差最高能到五倍，侧向间隙差能到0.05mm以上。就这0.05mm，放到要求±0.05mm定位精度的设备上，直接就不合格。
我刚工作第五年做光伏组件移栽机构，就踩过这个大坑。当时为了压成本，选了最便宜的普通公差滑块，安装面加工也没当回事，只要求了0.1mm的平面度。结果设备跑了三个月，定位精度掉了0.2mm，整批光伏串排版错位，返工花了几十万。现在想起来都肉疼！
实话讲，滑块的公差不是越高越好，也不止滑块本身要控公差。滑块安装基准面的平面度要求，必须达到每100mm长度不超过0.01mm，安装孔的位置度也要控在0.05mm以内，不然就算滑块本身公差够，装上去也会憋出内应力，用不了半年就磨坏。
不过话说回来，仓储输送线这种定位要求本来就低的场景，普通公差完全够用，没必要花冤枉钱上高精度。工程嘛，从来都是合适比完美重要。对吧？
材料选型：不是越硬就越耐用
碰到滑块选材，第一反应就是要硬、要耐磨，全上轴承钢准没错。这是最大的误区。
食品加工厂的包装设备，天天要喷消毒水，轴承钢不出三个月就锈死，必须用304或者316不锈钢滑块。但是不锈钢的整体硬度比轴承钢低15%到20%，承载能力也要降差不多的比例，选型的时候一定要重新算承载，不能直接套轴承钢的参数。我见过太多直接换材料不改参数，用了半年就磨穿的案例。
注塑模具里的行位滑块，很多还是用铜合金，不过现在越来越多改成改性POM了。自润滑，不用加油，噪音还小，成本比铜低一半都多。但是改性POM的长期工作温度不能超过80℃，超过85℃就会软化变形。上次有个客户把POM滑块装在烘道入口的输送机构上，不到一个月全软了，找上门来扯皮，我都不知道说什么好。
化工场合有酸碱腐蚀，很多人上来就要哈氏合金滑块，一块滑块大几千，成本直接飞起。其实大部分低浓度酸碱环境，表面做20μm以上的硬铬镀层，就能用两三年，成本不到哈氏合金的五分之一，定期检查镀层就行。没必要堆高端材料。
滑动滑块要记得算承压，公式很简单，p = F/(a*b)，F是法向载荷，a、b是滑块接触长宽，算出来的压强一定要比材料的许用压强低至少20%，留足余量。这个习惯我保持了十多年，从来没在承压上出过问题。
润滑与预压：被忽略的寿命密码
很多人选滑块，预压直接选最大的，说刚性好没间隙。殊不知预压越大，摩擦力越大，温升越快，滚道磨损速度能翻好几倍。我见过一台激光切割机，预压选大了一级，滑块不到一年就废了，拆开看滚道都磨出坑了。
不同工况的预压等级其实有成熟的选择逻辑：轻载高速的输送机构选零预压，中载定位设备选轻度预压，重载有冲击的机床选中度预压，只有重型切削的龙门加工中心才需要重预压。别乱选。
润滑也是重灾区。很多人觉得锂基脂通吃，其实不对。转速超过100m/min的高速直线平台，要用聚脲基润滑脂，滴点高，抗氧化，高速下不会变稀流出来，寿命比锂基脂高两倍以上。
还有更离谱的，设备组装的时候打密封胶，把滑块的注油孔给堵了，客户用了两年滑块坏了，还说质量不行，拆开一看注油孔全堵死，半滴油都没进去。你说冤不冤？现在我出图都会在注油孔旁边特意标一句“组装时严禁堵塞注油孔”，哪怕多花一点功夫，也比事后扯皮强。
滑块小，作用不小。做设计这么多年，我越来越觉得，越是基础的零件，越考功夫。别总盯着复杂的结构炫技，把这些小零件的细节琢磨透，设备的稳定性自然就上来了。
