上周带往届回校的学生拆旧实训台，拧开导轨螺栓那秒，所有人都愣了。
实训台拆出来的意外
去年这批学生装配这台小数控铣床的时候，花了三天调主轴端面跳动，工作台平面度，验收的时候全部指标都合格。放车间给低年级用了三个月，昨天拆的时候发现，导轨安装面的局部压出了肉眼可见的凹痕，重新打表，平面度差了三倍多。
学生围着台子讨论半天，说当时算过导轨的刚度，算过床身的刚度，怎么也想不明白为什么变形这么快。
没人想到要算结合面的变形。

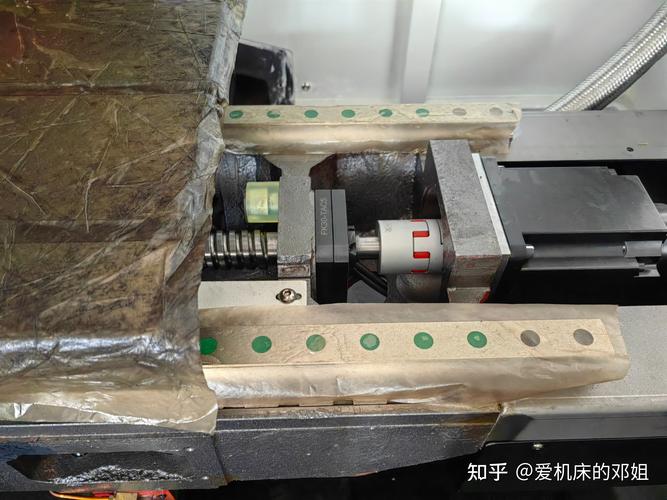

旧数控实训台导轨接触面变形实拍
学生永远绕不开的卡点
我教了快十年，十次设计作业有八次，学生都会漏算接触变形。都觉得刚度就是零件本身的事，算完轴的弯曲，算完梁的变形，就完活了。
哪知道，哪怕两个经过精加工的平面贴在一起，微观上全是高低不平的凸峰。真的，你拿放大镜看磨过的平面，跟丘陵似的对吧？两个面压在一起承受载荷，先变形的就是这些凸峰，接触面积从小慢慢变大，整个结合面的变形量，往往比单个零件的弹性变形还要大。
机械结合面接触刚度微观峰谷变形示意图
之前带学生做小型雕刻机课程设计，有个学生选了6061铝型材做床身，为了减重还挖了不少减重孔，零件刚度算下来完全够。结果做出来样机，雕100mm的方块，对角误差超了0.1mm，找了半个月问题，最后把导轨安装面重新刮了一遍，预紧力按要求调均匀，误差直接降到0.02mm以内。
就是接触刚度不够。
很多人觉得，不就是两个面贴在一起拧上螺栓么？能有多大影响？错得离谱。整机刚度里，超过50%的变形都来自各个结合面的接触变形。
学生最容易犯的错，做有限元仿真的时候，直接把两个零件绑成一体，根本没考虑结合面的刚度，算出来的结果当然不对，还怪材料差，怪供应商偷工减料。我见过太多这种情况了。
改了三次的备课笔记
改了三次的备课笔记
最早我教这个知识点，就是照着教材念，放在滚动轴承那章，讲完轴承刚度提一句，完事。学生考完试就忘，根本不知道什么时候用。
后来我自己带项目踩过坑，才知道这是机械设计里的“隐形门槛”，书本没重点讲，实际干活到处要用。我刚工作那会改一条旧生产线，换了新导轨，精度死活达不到要求，折腾了半个月，最后发现就是安装的时候，床身的导轨安装面只铣了一刀没磨，平面度差了0.05mm，接触刚度不够，主轴跑起来晃，最后重新磨了安装面，精度直接达标。那会才真的记牢这个东西有多重要。
第一次改备课，把一堆复杂的积分推导全砍了。那些公式都是做理论研究用的，本科生做普通设计根本用不上。留什么？留核心：接触刚度是结合面的固有属性，不是零件的，它永远是非线性的，载荷越大刚度越高。
第二次改，加了十分钟动手环节。拿四块10mm的量块，两块叠在一起放千分表架上压，测总变形，再拿两块同总厚度的整块量块测变形，差一倍都不止。学生亲手拧动千分旋钮，亲眼看着数字跳，比讲十节课都有用。哦，真的，那个冲击感，谁做谁记住。
第三次改，把这个知识点提前放到装配设计环节，要求学生做任何机架、机床设计，都必须留结合面的加工余量，必须考虑接触变形对精度的影响，不能再漏。
说实话，现在很多人讲设计，都在讲参数化，讲仿真，讲新材料，这些基础的隐形概念反而没人提了。不过话说回来，也不用把这个东西讲得太玄乎，做普通设计，记住几个基本规则就够：预紧力够，接触刚度就上去；接触面越光洁，接触刚度越高；同载荷下，钢结合面比铸铁好，铸铁比铝合金好，要是能刮研，就比直接铣出来的好太多。有这些概念，踩坑的概率就小多了。
那天拆完实训台，我把带了五年的备课笔记又翻出来，在接触刚度那四个字旁边，补了三个字。
要动手。
