上周刚结了一组毕设的中期答辩，五个做小型通风用离心风机的学生，四个踩了同一个坑。
看着摊在我桌面上画满了修改线的CAD图，突然想把这些细碎的感受记下来，给以后上课用。
学生最容易卡的第一个坎：盯着叶轮，忘了进出口匹配
很多学生上课记了一整本笔记，流量系数、全压系数、比转速的公式背得滚瓜烂熟，一上来做设计，就把90%的精力砸在叶轮直径、叶片数的选型上，纠结叶片12片还是16片，翻遍了论文找最优值，就是不肯多花半小时抠进出口安装角和工况的匹配。
上次有个男生，为了提设计要求里的全压指标，直接把进口安装角从默认的22度改成了35度，说这样进气量更大，全压更高。我当时提了一句冲角的问题，他说仿真出来看没事。结果样机做出来上机一吹，风量比设计值低了快三成，噪声直接比要求多了12分贝，拆下来看叶片进口，全是积灰，明显是附面层分离，气流根本走不动。
真的踩坑了才肯回头。
离心风机叶轮进出口安装角对比示意图
说实话，我上课讲过不下三次，安装角错了，你叶轮直径再准，仿真调得再漂亮，也白搭。对吧？就是这么基础的点，学生就是不往心里去，非得自己花一个多月做样机，烧了加工费，才记得住这个教训。
为什么会这样？我后来想，教材里把安装角放在偏后面的小节，一笔带过，学生自然就觉得这是不重要的小参数，不值得花时间抠。
设计不是堆参数，要懂取舍
我发现学生做设计有个通病，总觉得所有参数都要往极限调，效率能提一个点就提一个点，全压能做大就做大，完全忘了你这个东西是要量产、要卖给用户的。
这次有个学生做新风系统用的离心风机，为了降两个百分点的效率损失，把标准的蜗壳型线改成了非对称双圆弧，说仿真出来效率确实高了。我翻完他的方案，只问了一个问题：你这个型线，现有的钣金冲压生产线能做吗？他愣了半天，说我没考虑这个…你知道开一个新模具要多少钱吗？比这个风机整台的利润还高，你做出来卖给谁？
设计哪有什么完美参数，只有符合约束的合适方案。

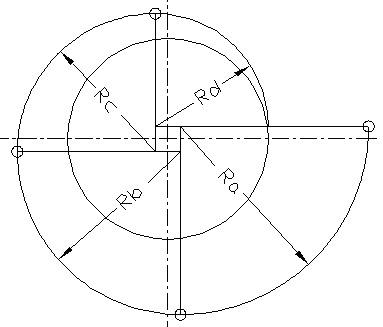

离心风机蜗壳型线加工误差对比图
不过话说回来，也不能全怪学生。我们上课教的都是怎么算最优参数，怎么用仿真跑最高效率，很少教学生怎么在一堆实际约束里做取舍：成本卡在这里，加工能力卡在这里，噪声限制卡在这里，你该砍哪个，该保哪个？
这些东西教材上不会写，都是做过项目才会懂的经验，我们上课不提前说，学生可不就是要一个个踩坑嘛。
改了授课顺序之后，踩坑的人少了一半
前两年我把这门课的授课顺序改了，原来都是先讲原理，再讲参数计算，最后讲应用实例，学生都是先算完参数，再回头套需求，完全弄反了顺序。
现在第一节课，我先把三个拆好的废风机搬到讲台上：一个工业除尘用的，一个家用新风用的，一个烤箱高温排气用的。让学生传着看，摸叶片的角度，看蜗壳的大小，然后问他们，为什么除尘的叶片是前倾的，新风的是后弯的？为什么烤箱的蜗壳比同风量的新风风机厚一圈？先想需求，再谈计算。
你别说，效果真的好。这次毕设，上来就瞎调参数的学生直接少了一半，至少一半人会先问清楚，我这个场景允许的加工误差是多少，噪声上限是多少，成本控制在多少，才开始动手算参数。
我还改了一个要求：原来要求所有参数必须手算，现在可以用仿真软件随便跑，但进出口安装角必须手算验证，少一步都不行。为什么？就是逼着你在最开始就把这个坑踩了，要是手算就发现不对，一开始就改，省得后面花几周做建模做样机，最后才发现问题，白费功夫。
其实离心风机结构真的简单，不就是一个叶轮、一个蜗壳、一个机座，拼起来就行？但真做设计，处处都是学问。你得多想想用户要什么，工厂能做什么，不是光算对公式就行。
教了快十年设计，越来越觉得，教设计不是教公式，是教怎么判断，怎么选。把前人踩过的坑摆出来，让学生提前看一眼，哪怕还是要踩，也能少摔点，这就够了。
最近还在整理学生的常见错题本，把这些年踩过的坑都整理进去，下次上课直接发，省得每个人都重新踩一遍，费时间，还打击信心。
