2026-09-23 03:16:44 分类：机械设计
上次收完牙科手机设计的课程作业，我坐在办公室翻了一下午，越翻越叹气。
第一次带这个课题，我踩了个大坑
一开始我按照教材思路，把课题要求一放，给好参数范围，就让学生开工。所有人都对着转速要求选轴承——都知道高速款要几十万转，清一色挑了最高精度的陶瓷球轴承，算出来的动平衡、刚度全符合要求。
画出来的图漂漂亮亮，参数标得整整齐齐。
就是没法用。
有个平时成绩很好的学生，把机头直径做到了18mm。临床上要求是不超过16mm啊，大这两毫米，磨牙的时候会卡到患者脸颊，医生根本没法操作。还有一半的学生，在主轴上加了橡胶密封圈防漏水，忘了牙科手机每次用完要135度高压消毒，橡胶三个月就老化裂了，这不是给临床埋雷吗？

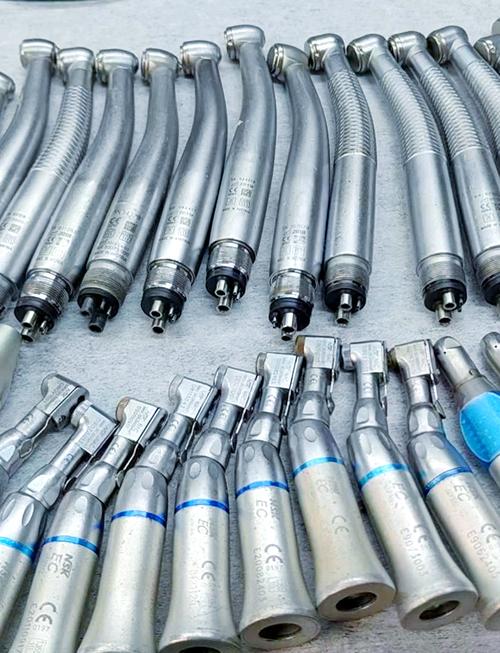

拆解后旧高速牙科手机零件排列实拍
我后来想明白问题出在哪。学生做了四年计算题，所有题都有标准最优解，他们习惯了堆最好的参数，忘了机械设计首先要给需求排序。
从拆到改，我们换了设计逻辑
这次开课前，我托诊所朋友攒了二十把报废的旧手机，每组拆一把，摸完零件再画图。
不说别的，拆完之后所有人都傻了。原来机头里的轴承，比指甲盖大不了多少，整个主轴加起来还没一根牙签重。原来没人用橡胶密封圈——牙科手机的密封靠的是气流间隙，靠内部气流压力把水挡在外面，根本不需要额外加密封件。这个点，翻遍通用机械设计教材都找不到，不摸真零件，永远想不到。
最关键的是学会做取舍。之前学生都追求主轴寿命越长越好，刚度越高越好。拆完旧件才明白，牙科手机本身就是临床耗材，用个大半年就换了，你给它做十年的寿命，把轴承选大一圈，把壳体做厚两毫米，体积超了，再好的参数也白搭。
高速牙科手机机头内部剖面实物图
有一组学生，原来的方案主轴刚度不够，想着加粗主轴。后来拆完发现，原来机头的壳体本来就可以分担一部分刚度，只要把主轴和轴承的配合公差调紧两丝，不用加粗，刚度就够了，体积还没涨。这就是摸过真零件才有的思路，对着软件参数化建模根本想不出来。
没解决的问题，留给下次
没解决的问题，留给下次
说实话，改完这次课，还是有很多地方没打通。
比如有学生问，为什么弯机头的角度固定在20度左右？调大两度调小两度不行吗？查了很多资料，没找到公式推导。最后还是诊所医生说，这个角度是几十年试出来的，后槽牙位置深，医生胳膊抬着操作，20度是最不累的角度。
机械设计很多时候就是这样，不是所有参数都是算出来的，是跟着使用者的习惯磨出来的。
不过话说回来，现在攒报废牙科手机真不容易，二十把够一个班分，下次开课前还得再去攒。有个小组拆完之后，提出把不锈钢壳体换成氧化锆陶瓷，重量轻了三分之一，导热还低，磨牙的时候患者不会酸，这个思路真的挺棒。
我原来总觉得，机械设计课要教的是画图、算参数、选标准件。现在才觉得，最该教的是取舍。你不可能满足所有要求，你得知道什么该放，什么该抓。放在嘴里的东西，首先得小，得顺手，其次才是寿命和刚度。顺序错了，全错。
下次课打算请那个给我旧手机的牙医来，坐那跟学生聊十分钟，比我讲两节课有用。
