上周答疑课，一个组的学生把电脑往投影一投。满屏红叉。他们说，调了三周，还是过不了成品率考核。
最容易被忽略的不是算法，是机械安装
大部分学生刚接触这个方向，第一反应就是攒硬件调算法。查选型手册算分辨率，扒开源项目改参数，忙得脚不沾地，转头做机械结构的时候，随便整个悬臂支架就对付过去了。
这个组的问题，说出来都好笑。支架刚性不够，皮带送料每次过零件，支架跟着晃半秒，同一个工件拍两张，边缘差出三个像素。算法再调，也架不住原始输入每次都变啊。
还有更隐蔽的坑在打光。我见过好几个组，买了环形光源拧上去就不管了，根本没考虑被测工件的表面材质。上次做连接器插针检测，插针镀金，反光比灯泡还亮，光源一照全是过曝斑，轮廓直接糊成一团，算法连轮廓都提取不出来，还谈什么检测？
说实话，十个学生做设计，八个一开始都盯着算法参数死磕，掉一堆头发，都想不到动一动机械结构。我们机械设计出身，本来就是给检测搭台子的，结果把自己的本职活丢了，跑去卷算法，这不白费功夫吗？
机器视觉检测的核心误差，80%出在机械端，不是算法端。这句话我在课上讲了无数次，还是总有学生不信，非要踩坑才记住。

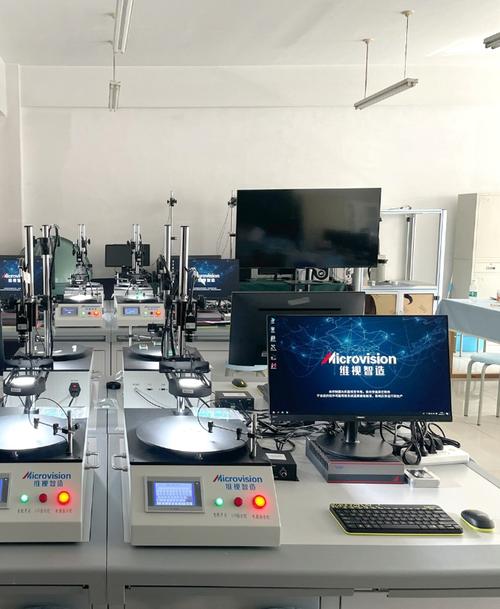

学生调试机器视觉检测工位现场图
做设计要学的不是堆参数，是取舍
刚开这门课程设计的时候，我要求学生做小型五金件在线全参数检测，结果一半组都卡进度赶不上答辩。后来我改了要求，只要求测两个核心精度参数，剩下的功能放开不做要求。
不少人觉得，教学就要教全，教完整才对。不对。工业现场哪有给你堆配置的地方？成本卡得比谁都死。比如测塑胶齿轮的外径和跳动，两个背向相机就能满足要求，非要加个3D视觉扫全尺寸，成本翻三倍，中小企业根本接不起这个方案。
那个卡了三周的组，最后怎么改的？说出来你可能不信，就改了两个地方。把原来晃晃悠悠的悬臂支架换成了龙门式固定，相机直接锁在主体机架上，不跟送料机构连在一起；然后把不对味的环形光源换成了同轴漫射光源。
就这两处改动。误差直接从5个像素降到0.8个像素。当天就过了考核。
机器视觉检测打光偏差效果对比图
不过话说回来，我也不会给学生把所有东西都搭好，让他们直接调参数。那是做验证实验，不是做产品设计。设计本身就是权衡，你要在预算、精度、维护难度三个里面找平衡点，对吧？
上个月有个学生，一开始坚持要用带主动散热的高亮光源，说精度够稳定。最后算了算，整个项目一半预算都砸光源上了，只好换成低功率的普通光源，调整了15度安装倾斜角，结果效果也达标，还省出预算加了个废料剔除机构。这一趟折腾下来，他学到的东西，比坐在电脑前调一周算法多太多了。
教材没写的那些细碎细节
教材没写的那些细碎细节
翻遍现在的教材，讲机器视觉检测，全是原理、公式、选型步骤，那些工业里踩坑踩出来的细碎细节，半句话都不会提。
比如相机的连接线留多长？不能太长，晃来晃去蹭机架，用不了半年外皮磨破信号断。也不能太短，车间温度变化大，热胀冷缩拉着接头松，用着用着就掉信号。这些东西，哪本教材会写？
还有，镜头调完焦之后，一定要点一圈螺丝胶锁死。不然车间天天有震动，不出半个月就跑焦，精度掉得你都不知道为什么。很多学生做完设计，调试的时候精度刚好，放一天再测就不对，找半天找不到原因，就是忘了锁螺丝胶。
遮光也不是贴层黑胶带就完事。我早年做项目吃过亏，夏天太阳从厂房窗户斜射进来，刚好照到镜头上，当天检测合格率掉了十八个点，查了一下午才找到原因。现在教学生，都会要求做封闭遮光罩，内壁贴哑光黑植绒布，不是黑胶带能对付的。
前阵子有个毕业两年的学生，去了汽配厂做在线检测工位改造，给我发消息说，当年上课讲的支架刚性那个点，他改了厂里一个老工位的安装结构，合格率直接提了十几个点，领导直接给涨了绩效。你看，这种摸过坑攒出来的经验，比背会十个选型公式有用多了。
现在很多院校开机械设计课，把机器视觉这块全扔给自动化或者软件方向的老师讲，我们机械老师就讲两句结构设计凑个数。其实真不对。学生出去做项目，机械设计是第一道关，第一道歪了，后面算法再牛也补不回来。
我们要教机械学生的，从来不是让你去写算法模型，是你要知道算法需要什么稳定的输入，你怎么给它搭一个靠谱的台子，让它能安安稳稳干活。就这么简单。
刚才整理上周的课程设计报告，翻到那个卡了三周的组的总结，最后写了一句：原来机械不是凑活搭架子，是机器视觉能干活的根本。嗯，这课，就没白上。
