上周带大三做机械设计课程设计，本来按大纲走就是画一级圆柱齿轮减速器，画到学生吐，我也改到吐。今年索性换了玩法，找合作的冲压厂要了个真问题扔给他们。
学生的第一反应：这和书上不一样
拿到问题的第一分钟，没人动笔。问题描述就一句话：定位销用不到三个月就断，改设计。没有给定载荷，没有给定公差要求，甚至连安装方式都没写全。
学生翻设计手册翻课本，翻半天来找我：老师，条件不全啊，没法算。我笑着把车间的定位地址扔给他们：自己去看。
真站到断销的模具旁边，几个学生围着转了三圈，还是不敢说话。原来的定位销，按课本算出来的直径16mm，45号钢淬火，刚度余量留了30%，怎么看都没问题。

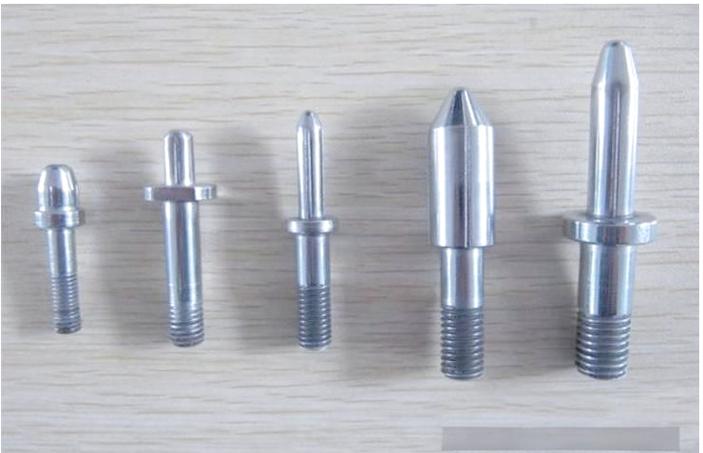

机械加工车间冲压模具断定位销实物图
一开始有个组出方案，说加粗，改成20mm的，刚度再提一档。厂里边按改完的做了，试了半个月，断得更快。
学生傻眼了，来找我，说手册错了？我没接话，让他们再去蹲一天，跟换模的工人聊，递根烟聊，别拿着记录本站边上问。
第二天回来，那个组的组长脸都红了。原来工人换模赶产能，从来不会轻拿轻放对准孔位，都是拿撬棍别着定位销怼进去，怼不对就砸两下。所有的冲击力，全吃在定位销的倒角位置。
我们在课本上给的设计边界，从来都是干净的，没有额外载荷，没有工人赶工的操作习惯，更没有批次生产的成本约束。
绕开公式，先摸现场的规则
生产问题处置，第一步永远不是算，是找约束。很多人做了十年设计都没搞懂这个道理，一上来就拉有限元跑网格，算出来全对，现场一用就崩。
那个组后来重新改方案，没有加粗，反而把原来的整体销改成了浮动结构，固定端做了1mm的间隙，工作端车了1度的小斜度，工人对位的时候就算砸，力会顺着斜度卸到模座上，不会卡在销子根部。材料还是原来的45号钢，直径还是原来的16mm，加工成本只加了两块车斜度的钱。

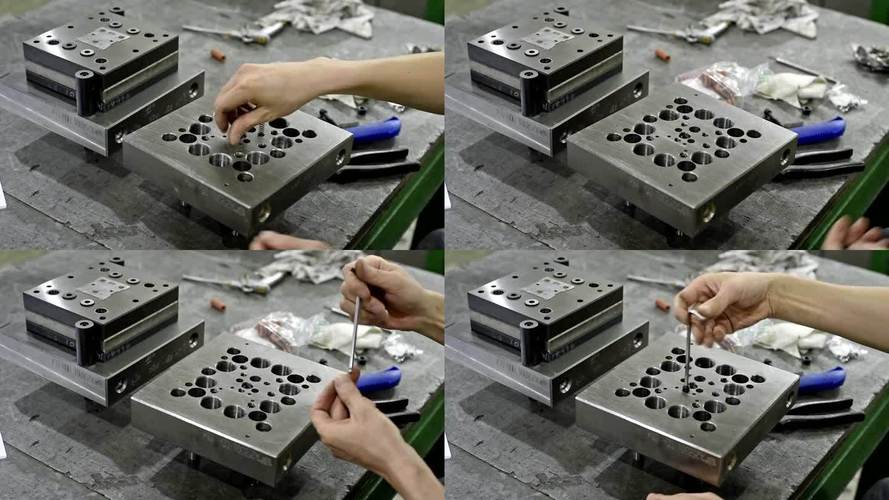

工人撬棍对准模具定位销装配现场图
改完用到现在，八个月了，没断过。学生回来跟我说，原来翻了那么多书，不如蹲在车间听工人聊半小时。我深以为然。
之前我在企业待过，刚去的时候出了一批传动轴，公差按国标的H7选的，所有尺寸都合格，结果装配的时候全卡壳。后来才知道，给我们供货的小加工厂，普通车床批量干，最高稳定精度就是H8，要干H7就得外插花磨，单价翻一倍，工期晚一周。我当时按课本选的公差，完全没错，可就是给生产添了大麻烦。
说白了，设计从来不是做给课本看的，是做给生产用的。你算出来的最优解，放在现场可能就是最烂的解。
我们的课，缺了这一课
我们的课，缺了这一课
说实话，教了快十年机械设计，我才慢慢反应过来，我们的课程体系里，这块内容几乎是空白。所有的习题都是给好所有条件，算对得数就是满分，从来没有让学生碰过这种条件不全、全靠自己找的真实问题。
学生毕业进了厂，遇到真实问题，第一反应就是翻书找公式，找不到就懵，不知道该去车间找工人聊，不知道该去现场看实际工况，上来就改参数，越改越错。
不过话说回来，也不能全怪课程设计，毕竟要赶进度要赶课时，还要应付考核，哪有时间让学生蹲一下午车间聊闲天？可现在不一样了，企业要的不是会套公式的绘图员，是能解决实际问题的设计者。
我这学期改了课程设计的评分标准，画的图漂不漂亮，公式算得对不对，只占三成，剩下七成，看你有没有找对问题，方案是不是适配现场的条件。上次有个学生，方案改的特别简单，就是给定位销加了个可更换的保护套，坏了直接换套不用换销，算下来全年维护成本还降了一半，我直接给了优。
很多老师说我放宽要求，说不按标准画图哪里算设计？我不这么看。会画图会算公差是基本功，可你得会把这些基本功用在解决真问题上啊。
走出校门，你遇到的问题，从来都不是课本上干干净净的题干，全是带着一身泥的生产现场的具体事。你会沉下心找对问题，适配现场，才算是真的懂了设计。
