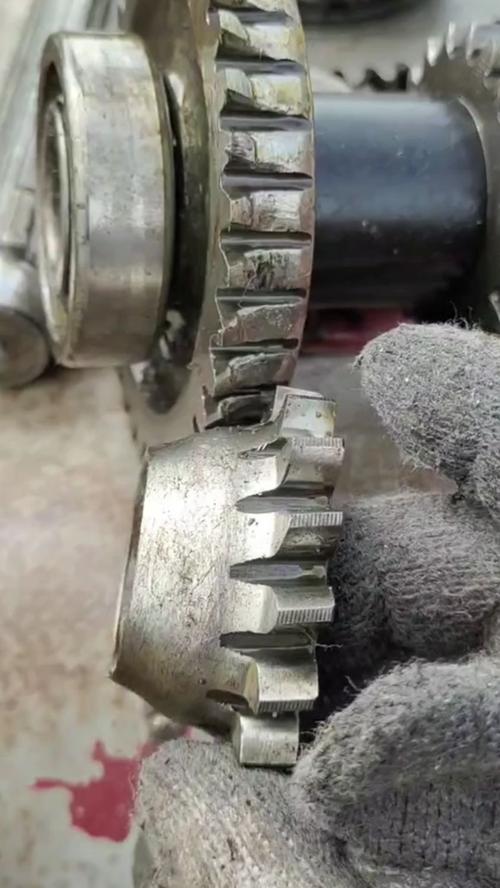

上周，客户投诉说新一批减速器噪音巨大，拆检——锥齿轮接触区偏了十万八千里。我叼着烟，看着满手机油，心里一句‘艹，又得调’。锥齿轮设计这玩意儿，书本上就是几个公式几张表，真到车间里，没点血泪经验，根本玩不转。
我06年入行，跟格里森机床打了十几年交道。今天不整虚的，就聊聊设计里头那些不写在标准里的门道。
参数选择：别迷信标准值
模数、齿数、螺旋角这些，新手最爱抱着手册抄。但手册给的是范围，不是圣旨。比如齿数，为了避免根切，小轮至少12齿？我通常不低于17齿，高转速工况甚至要25以上。为啥？振动小啊。记得有一回，一个项目贪轻，选了14齿，结果噪音直接超标，改大齿数平顺多了。不过话说回来，位置实在受限时，变位系数就得动脑子，正变位一把，但是顶切风险又来了——得反复校核。螺旋角方向也很要命。左旋右旋配对，轴向力方向不同，会影响到轴承选型，尤其对于悬臂安装的锥齿轮轴，搞不好轴会被顶出定位。有次我犯浑，把旋向搞反了，试机时整个轴系窜动，差点打坏箱体。
再说轴交角，90度最常见，可非90度也不少。非正交设计时，当量齿数的计算就变了，GB/T 10062里的公式跟着变。有次我偷懒直接用90度近似，结果强度算出来虚高，装上后断齿，老板脸都绿了。从那以后，哪怕麻烦点，我也老老实实按实际角算。还有螺旋角，一般35度左右是甜点，轴向力大小适中。但高速工况，我宁可加大到40度，让啮合更平滑，代价是推力轴承得加强。没有绝对好坏，全是权衡。
强度校核：别让软件骗了你
现在都上Kisssoft、Romax，输入参数点解算，咔嚓出报告。但你以为这就完了？太天真。软件里的系数——工况系数KA、动载系数KV、齿向载荷分布系数KHβ，选不准，结果就是垃圾进垃圾出。比如KHβ，手册里是经验图表，可实际齿轮箱变形、轴承间隙、装配误差，影响巨大。我有一次，按默认1.25算，寿命十万小时，实际跑不到两千就点蚀。后来分析，是箱体刚性差，加载后齿轮啮合偏斜，接触应力集中。这不就是书本和现实的差距？有一次，我遇到一个奇怪现象，计算通过，但跑起来有啸叫，后来发现是齿面修形没考虑热变形，软件模拟时没加温升修正——纯理论害死人。
我的笨办法：先手算一遍ISO 10300 Method B，对关键系数心里有数，再用软件辅助。而且，安全系数别卡着底线，锥齿轮天生悬臂安装，支撑刚性是软肋，接触强度安全系数SH至少1.25，弯曲SF至少1.5——这是多次失败后给自己定的规矩。有时候，我还特意把计算的SH做到1.4以上，就为晚上能睡踏实点。
材料与热处理：别省那点钱

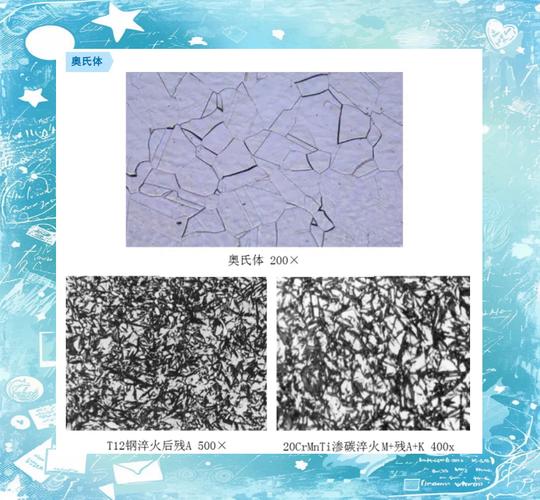

常用的渗碳钢20CrMnTi，渗碳淬火后表面硬58-62 HRC，心部韧。可市面上材料参差不齐，有的钢厂钛含量偏低，淬透性差。我们吃过亏：渗碳层深度要求0.9-1.2mm，结果供应商为了省成本，做到0.7mm，装机后很快剥落。后来我们强制要求来料做金相，每批抽检，成本高了，但省了返修费。有时候，小批量低速重载，不如用调质钢或氮化处理。我做过一个矿山设备，用42CrMo调质加氮化，深度0.4mm，硬度够，成本低，还不易变形。但关键要控制白亮层，脆性大了就废。这又是经验活了。另外，锻件流线也很重要，顺着齿坯轮廓才抗弯，我见过横着切的，一掰就断，简直离谱。
制造与装配：纸上谈兵要不得
设计再完美，造不出来也白搭。锥齿轮对机床依赖性极高，格里森制的铣齿和奥利康制的滚齿，出来的齿面几何不同，接触区修正方法也不一样。图纸上粗糙度标0.8，但实际加工，刀具磨损快，粗糙度能掉到3.2，设计师得懂工艺，标注时留点余量，或者指定磨齿。我有个习惯，设计时会查一下车间现有机床的精度能力，别标得过高，工人调不出来，最后还是自己背锅。
装配是另一大坑。安装距差0.1mm，接触区就飘。我们车间老师傅凭手感拧螺丝，我量过偏差能到0.3mm。后来我设计时干脆加调隙垫片，图纸上把安装距公差压到±0.05mm，虽然每次装配都挨骂，但效果立竿见影。涂色检验更直接——红丹粉一刷，跑合几分钟，看斑点，理想的是‘椭圆斑居中略偏小端’。调不对，那就反复试吧，一台试三天的都有。说实话，每次新品试制，我都蹲在车间跟工人一起调，图纸就是起点，真正的设计是在现场完成的。还有就是配对齿轮的齿侧间隙，理论值0.1-0.2mm，但热态下会变小，我一般放大到0.25mm，免得咬死。这种小调整，不干过几个项目根本想不到。
结语
锥齿轮设计，公式有限，变量无穷。别想着坐在办公室敲键盘就搞定一切。多去车间摸零件，多跟钳工吹吹牛，那些痛出来的感悟，才是你设计水平的压舱石。最后送句话：尊重工艺，敬畏加载。
