上周整理课程设计档案，翻出去年三组学生改了五遍的升降台图纸，纸边都磨起毛了。
选题是做实验室用的100mm行程精密升降平台，大部分学生选了成熟的滚珠丝杠方案，这三个组非要碰电磁传动。
说要做全直驱，取消所有机械接触，精度直接干到微米级。
我翻了他们的选型笔记，全是从顶刊论文里摘的结论，说电磁传动无背隙无磨损，适合精密场景，翻遍整本笔记找不到一行关于工作温度对推力影响的计算。
错得离谱。
选型错了，再怎么调参数都救不回来
一开始我没点破，让他们照着自己的方案做零件加工、装配。
花了两周攒出样机，通电测试，前二十次升降，精度确实漂亮，误差稳定在两微米以内，几个学生天天泡在实验室炫耀。
结果第三天连续跑寿命测试，半小时后推力掉了三分之一，走到半程直接卡停。
几个学生脸都绿了，拆了磁钢去测，才发现选的廉价钕铁硼，耐温只有80度，连续运行线圈发热，磁钢温度升到九十多，直接退磁了。
换耐温120度的钕铁硼？整个磁路尺寸都要改，推力还是不够，再加线圈，成本直接超了设计预算的两倍。
哦，对了，他们连磁隙的影响都没算，装配的时候一点同轴度偏差，推力直接掉一成，这个坑也踩了。
说实话，这不是学生不用心，是我们以前上课，讲电磁传动就讲原理、画磁力线，列几个优点，谁会讲这些坑？
机械设计课程设计电磁推力验算手写草稿
好技术不一定适配你的设计
我刚工作那年跟着去工厂改输送线，甲方原来的链条传动积放误差有一毫米多，满足不了新零件的定位要求，老板拍板说改电磁传动，说先进。
改完之后精度确实到了0.1毫米以内，可单米造价直接翻了六倍，甲方老板看到报价脸都青了，最后砍了一半行程才把预算压下来。
这事我记到现在。
很多学生，甚至很多刚入行的设计师，都觉得新出的技术一定比老技术好，电磁传动就是比丝杠齿轮高级，能用电就不用机械，完全不考虑自己的应用场景。
电磁传动的核心优势是无接触、无机械磨损、理论无背隙，缺点非常硬——推力密度低、成本高、控制逻辑复杂。
你做卫星上的精密指向机构，对磨损要求极高，不在乎成本，那电磁传动太适合了。
你做个小区快递柜的升降模块，要微米级精度干什么？一套电磁传动的成本，够买三台传统丝杠结构的，卖给谁去？
不过话说回来，也不是说不能用，你可以组合着来嘛。去年那三个学生最后改了方案，丝杠做主传动承担主要载荷，电磁传动做末端微动补偿，既把精度压到了要求以内，成本也没超，最后还拿了年度优秀课程设计。

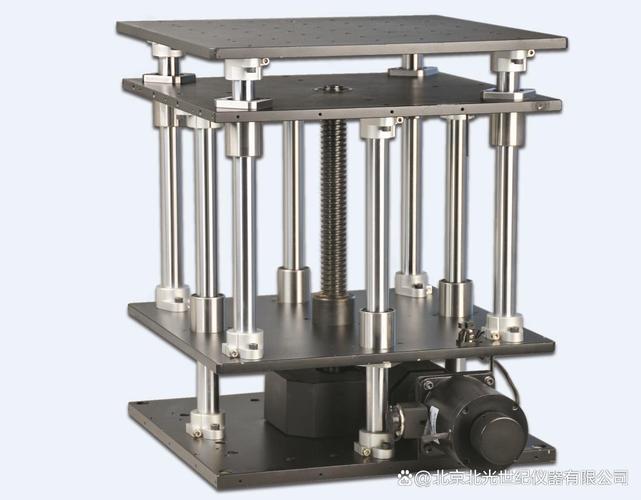

实验室小型电磁直驱精密升降台样机实拍
教传动，要让学生摸得到利弊
教传动，要让学生摸得到利弊
这件事之后我把原来讲传动选型的课件改了三版，原来对着PPT讲参数讲原理的内容砍了一半，加了整整半天的实验室实测环节。
现在每次讲完传动基础，我都把两套现成的升降台摆出来，一套滚珠丝杠，一套全电磁直驱，让学生自己测。
不通电用手推，感受不同结构的回程间隙。
连续跑一百次循环，自己算精度偏差。
拆开看零件，算所有零件的采购成本加起来是多少。
教学里最容易漏的，从来都不是原理，而是权衡。
以前学生听课，记下来电磁传动精度高，考试能答出来就行，现在他们亲手摸过，才知道高精度是拿多少钱、多少体积换回来的。
原来开课十个小组有八个选电磁传动做课程设计，现在只有两三个真的做超高精度项目的小组才会选全电磁方案，剩下的都老老实实根据场景选，不会盲目堆先进技术。
上次碰到那几个毕业的学生，说现在做产品开发，选传动第一反应不是找参数最漂亮的，是找符合项目需求的，这就够了。
做设计哪有什么绝对的好坏，只有合不合适。
