上周改课程设计作业，翻了二十份，十八份上来就给直线滑台选了滚动导轨。
问原因，答案统一得像抄的——教材里第一个讲的就是它，网上看的项目演示全用这个，那肯定选它啊。
学生的隐形卡点：默认等于正确？
说实话，我刚教书那会也这么教。把各种导轨的参数、优缺点列成表格，让学生对着工况套，套对参数就算过。
结果呢？学生根本不会想“为什么要选这个”。
一个去年的学生，做小型视觉检测设备的XY滑台，总负载才三公斤，行程一百五十毫米，要求重复定位精度不超过0.02mm，上来就选了20规格的高精度滚动导轨。我问他有没有算过成本，他说选型手册上符合条件就是这个啊。
我拿他的方案算了算，他选的那套进口导轨，价格快赶上他整个滑台的加工成本了。就为了冗余出来的0.01mm精度，把整个项目的成本抬了三分之一。

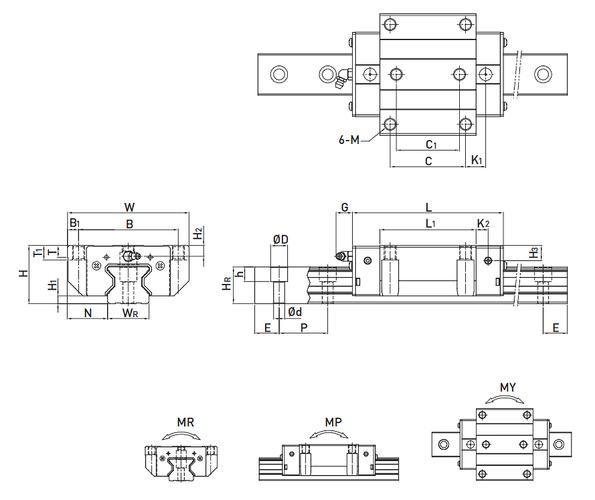

机械设计学生作业滚动导轨错误选型标注图
这事说穿了也不怪学生。我们这套教学逻辑，本来就容易把人教得认参数不认场景。滚动导轨摩擦系数低、定位精度高、运动顺滑，这些优点背得滚瓜烂熟，可它的缺点，很少有人真往心里去。
抗冲击能力差，对安装基面的平面度、平行度要求极高，同负载下价格比滑动导轨贵两到三倍，这些都是硬限制啊。对吧？
我刚工作那会，跟着厂里老师傅改一台旧设备，原来的钳工师傅嫌滑动导轨不顺手，自作主张换成了滚动导轨，结果用了不到四个月，两根导轨的滚道都被撞出了凹坑。那台设备是做钣金冲切的，瞬间冲击力能达到额定负载的五六倍，滚动导轨的钢珠哪里扛得住这种交变冲击。
最后又换了回来，白花了小几千的配件钱，还耽误了生产。
选滚动导轨，先过三个问题
现在我改了要求，学生选导轨之前，必须在设计说明里写清楚三个问题的答案，少一个都往下打。
第一个：你要的重复定位精度，普通滑动导轨真的达不到吗？
第二个：你的设备要不要频繁启停、高速走位？
第三个：你设计的机架，能保证安装基面的加工精度符合要求吗？
绝大多数情况，过了这三个问题，滚动导轨就已经被排除了。
预压等级这个点，是九成学生都会漏的。很多人选型只看轨宽、长度、额定负载，预压等级随便挑一个中等的就完事，根本不管预压对性能的影响。预压选大了，摩擦力直接上去，摩擦小的优点没了，还费电机扭矩；预压选小了，运动的时候有窜动，精度直接打水漂。
之前有个学生做桌面级喷墨切割机的进给滑台，选了重预压的滚动导轨，结果步进电机扭矩不够，走两步就丢步，换了大扭矩电机还是抖，折腾了半个月，最后换成轻预压才解决问题。就这么一个不起眼的参数，把整个项目卡了快一个月。

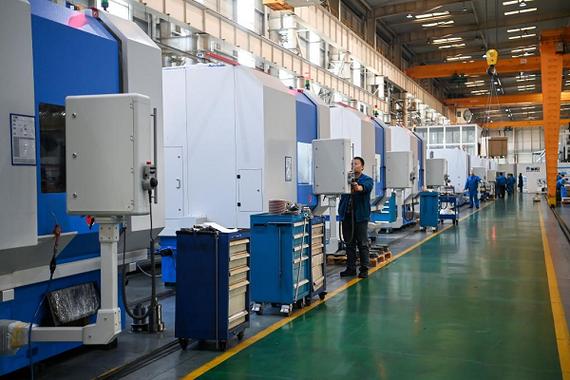

数控机床滚动导轨预压调试现场图
不过话说回来，该用的时候，半毛钱都不能省。做光学对位的平台，一秒要启停好几次，要的就是快、准，摩擦小，这时候滚动导轨就是唯一的合适选项，省一块钱都可能出大问题。
我见过一个小厂做检测设备，为了省成本把滚动导轨换成便宜的滑动导轨，结果设备卖出去不到半年，客户回来退，说定位误差越来越大，擦了润滑油也没用，最后还是全换成滚动导轨才解决，反而亏了更多运费和返工成本。
把选型逻辑教活，比背参数重要
把选型逻辑教活，比背参数重要
以前我上课的顺序是：先讲结构，再讲参数，再讲选型步骤，学生记完笔记就去套，套出来的方案永远是死的。
现在我反过来，先给场景，再让学生自己选。
比如抛出一个问题：快递分拣线的平移滑台，负载十公斤，速度每分钟三十米，精度要求0.1mm以内，每天连续运行八小时，选什么导轨？
一开始大部分人还是张口就选滚动导轨，等我把分拣线的机架条件摆出来——大型焊接机架，不可能给你做高精度刮研，基面误差随便就有0.1mm以上，安装滚动导轨的调整工时，够买三套滑动导轨还有剩，学生自己就会反应过来，选滚动导轨根本不划算。
慢慢的，大家就懂了，滚动导轨从来不是什么“高端标配”，就是一个适配特定工况的选项而已。
我现在改作业，先看选型逻辑，再查参数对不对。逻辑错了，参数再准也不给过。参数错了，翻手册就能改，逻辑错了，出了校门就是给公司埋雷。
昨天改作业，看到一个学生在选型说明里写：本设计负载低速度慢，改用普通滑动导轨，省下的成本加在相机对位机构上。
看着就舒服。
这不就是学活了嘛。
